Hoe een DC-stroomonderbreker te bedraden

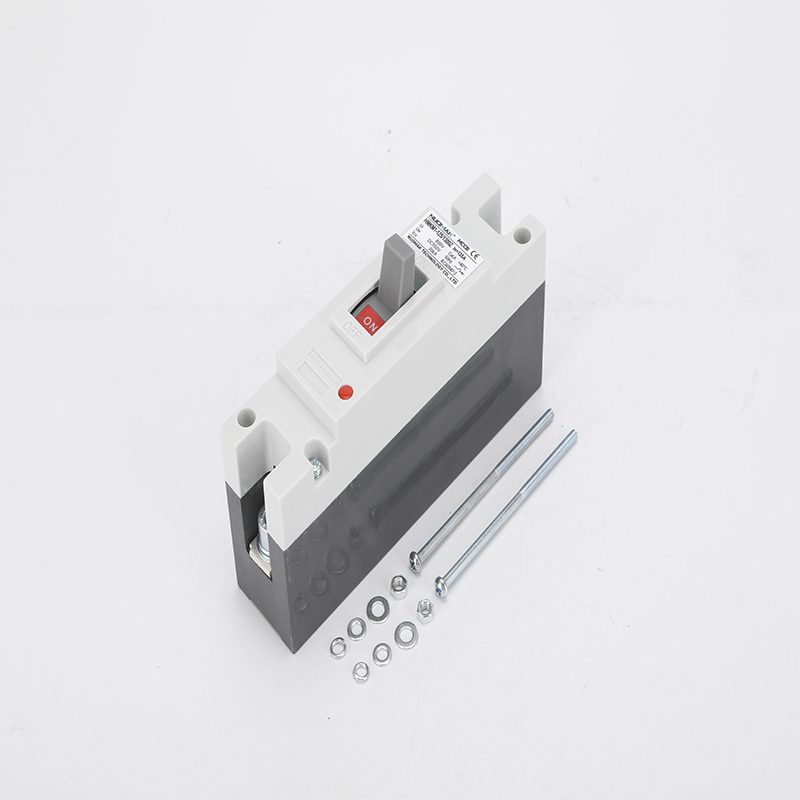

Nu gelijkstroom steeds vaker voorkomt in toepassingen als fotovoltaïsche zonne-energie, elektrische voertuigen en energieopslag, is de bescherming van deze systemen van cruciaal belang voor de veiligheid en betrouwbaarheid. A DC-stroomonderbreker met gegoten behuizing (MCCB) is een essentieel onderdeel, maar de juiste installatie ervan is van cruciaal belang. In tegenstelling tot AC-circuits zijn DC-circuits moeilijker te beschermen vanwege het continue karakter van de stroom, waardoor het doven van een elektrische boog veel moeilijker wordt. A MCCB-stroomonderbreker is de ruggengraat van deze veiligheidssystemen.

Deze handleiding biedt een gedetailleerd overzicht van de juiste installatie, probleemoplossing en onderhoud van een mccb voor DC-toepassing om de veiligheid en levensduur van uw systeem te garanderen.

Belangrijkste verschillen tussen AC- en DC-stroomonderbrekers

Het kiezen van de juiste onderbreker voor uw systeem is de eerste stap. Hoewel zowel AC- als DC-onderbrekers hetzelfde basisdoel dienen: circuits beschermen tegen overstroom, verschillen hun ontwerp en werking aanzienlijk vanwege de aard van de stroom die ze verwerken.

Type	Huidige kenmerken	Moeilijkheid bij het blussen van de boog	Veiligheidsrisico
AC-stroomonderbreker	De stroom fluctueert periodiek	Makkelijker te blussen	Relatief laag
DC-stroomonderbreker	Continue, ononderbroken stroom	Moeilijk te blussen	Hoger, vereist een speciaal ontwerp

Omdat gelijkstroom continu is, heeft een gelijkstroomboog geen “nuldoorgangspunt” waardoor hij op natuurlijke wijze kan doven. Dit betekent DC MCCB-onderbrekers moet specifiek zijn ontworpen met boogdovende mogelijkheden om het circuit snel en veilig te onderbreken. Het gebruik van een AC-onderbreker in een DC-systeem kan uiterst gevaarlijk zijn en leiden tot schade aan apparatuur of brand.

Voorbereiding vóór installatie

Een goede voorbereiding is de sleutel tot een veilige installatie. Verzamel voordat u begint het juiste gereedschap en persoonlijke beschermingsmiddelen.

Essentiële gereedschappen en uitrusting

Gereedschapscategorie	Essentieel hulpmiddel	Functiebeschrijving	Selectiewaarschuwing
Hulpmiddelen testen	Multimeter (DC-bereik)	Controleert de nulspanningsstatus van het circuit	AC-multimeters kan onnauwkeurige metingen opleveren bij het testen van DC-circuits.
	Isolatieweerstandstester	Test de isolatiesterkte van de kabel (≥10 MΩ)	Omgevingsfactoren zoals vochtigheid kunnen de resultaten beïnvloeden.
Installatiehulpmiddelen	Momentsleutel (0,5–25 N·m bereik)	Zorgt voor nauwkeurige controle over de einddruk	Te strak aandraaien kan vervorming van de schroefdraad veroorzaken.
	Infrarood thermografische camera	Controles vooraf op mogelijke oververhitting op contactpunten	Als u op tactiele controles vertrouwt, kunt u verborgen gevaren over het hoofd zien.
Beschermende uitrusting	Isolerende handschoenen van 1000 V	Beschermt tegen DC-boogpenetratie	Standaard AC-handschoenen zijn mogelijk niet geschikt voor DC-systemen.

Stapsgewijze installatiehandleiding

Correcte installatie van een dc mccb omvat nauwgezette aandacht voor detail, zowel aan de stroomvoorziening als aan de belastingzijde.

Specificaties van de bedrading aan het uiteinde van de voeding

De bedrading aan het uiteinde van de voeding heeft rechtstreeks invloed op de beschermingsefficiëntie van de onderbreker. Volg deze stappen zorgvuldig:

1. Polariteitscontrole: Gebruik een multimeter om de positieve en negatieve aansluitingen te controleren. De rode sonde op de positieve pool moet een positieve spanning weergeven.
2. Matching van draadmeters: Zorg ervoor dat de dwarsdoorsnede van de koperen kabel voldoende is voor de thermische stabiliteitswaarde bij kortsluiting. Een grotere draad is altijd veiliger.
3. Klemmen krimpen: Gebruik een geschikt krimpgereedschap om een ​​veilige verbinding met lage weerstand te garanderen. Een losse verbinding kan vonkoverslag en oververhitting veroorzaken.

Aansluitingen aan de belastingzijde

Het correct aansluiten van de belastingszijde is van cruciaal belang om uw apparatuur te beschermen tegen spanningspieken en andere fouten.

1. Topologie-aanpassing: Zorg ervoor dat de negatieve pool goed is aangesloten op het aardingspunt van het systeem. De aardingsweerstand moet laag zijn om een ​​effectieve foutoplossing te garanderen.
2. Kabelselectie: Gebruik hoogwaardige, gedraaide, afgeschermde kabels om elektromagnetische interferentie (EMI) te minimaliseren.
3. Klemmen krimpen: Gebruik een hydraulische koudtang voor een robuuste, niet-gesoldeerde verbinding.

Veelvoorkomende problemen oplossen

Zelfs bij een perfecte installatie kunnen er problemen ontstaan. Het is essentieel dat u weet hoe u deze snel kunt identificeren en aanpakken.

Schuld	Oorzaak	Nood-SOP	Preventieve technologie
Het niet lukken om te struikelen	Geoxideerde contacten / Vastgelopen mechanisme	Schakel de stroomopwaartse stroom uit en monitor met een infraroodcamera.	Voer maandelijkse “slagtests” uit om de nauwkeurigheid van het mechanisme te controleren.
Vals struikelen	EMI / Overstroominstelling drift	Gebruik een oscilloscoop om de huidige rimpel vast te leggen.	Installeer EMI-ferrieten en stel een geschikte hysteresis in voor de uitschakelinstellingen.
Neem contact op met Lassen	Onvoldoende breekvermogen	Probeer niet te resetten. Vervang de onderbreker.	Bewaak de I2t (doorgelaten energie) waarde in realtime.
Diëlektrische afbraak	Elektrochemische corrosie / condensatie	Gebruik een megohmmeter om te testen op lage isolatieweerstand (<5 MΩ).	Zorg voor een omgeving met gecontroleerde vochtigheid voor uw DC-stroomonderbrekerpaneel.

Risico's van onjuiste installatie

Onjuiste installatie kan tot aanzienlijke veiligheidsrisico's en materiële schade leiden. Hier volgen enkele typische problemen:

Fouttype	Fysieke manifestatie	Gevolgen op systeemniveau
Neem contact op met Smelten	Vervorming bij hoge temperaturen op de verbindingspunten van de onderbreker, erosie van koperrails	Uitval van apparatuur, onderbreking van de stroomvoorziening
Brandrisico	Elektrische bogen die isolatiematerialen of omringende brandbare voorwerpen ontsteken	Brandongevallen, schade aan faciliteiten
Kortsluitingsschade aan apparatuur	Abnormale stroomstoten beschadigen gevoelige componenten aan de backend	Storing omvormer-/batterijbeheersysteem

Onderhoudscontrolelijst

Regelmatig onderhoud is de meest effectieve manier om storingen te voorkomen. Een gelaagde aanpak garandeert betrouwbaarheid op de lange termijn.

Dagelijkse inspectie

• Neem contact op met Temperatuurbewaking: Gebruik een infraroodcamera om te controleren op temperatuurverschillen (ΔT) die duiden op een losse verbinding.
• Isolatieweerstand volgen: Gebruik een megohmmeter om de isolatieweerstand te testen, vooral in vochtige omstandigheden.

Kwartaalonderhoud

• Mechanisme Kalibratie: Test de afwijking van de reistijd om er zeker van te zijn dat deze binnen aanvaardbare grenzen blijft.
• Koolstofverwijdering uit de boogkamer: Verwijder eventuele koolstofafzettingen uit de boogkamer om de bluseffectiviteit te behouden.

Jaarlijkse revisie

• Integriteitstest vacuümonderbreker: Indien van toepassing, test de vacuümintegriteit van de onderbreker.
• Versneld mechanisch uithoudingsvermogen: Simuleer jarenlang gebruik om de mechanische betrouwbaarheid van de sloophamer op lange termijn te testen.

Conclusie

Correcte installatie en onderhoud van DC MCCB-onderbrekers zijn van cruciaal belang voor de veiligheid en betrouwbaarheid van gelijkstroomvoedingssystemen. Door de belangrijkste verschillen tussen AC- en DC-onderbrekers te begrijpen, de installatiestappen zorgvuldig te volgen en regelmatig onderhoud uit te voeren, kunt u uw apparatuur beschermen en potentiële gevaren zoals brand of systeemstoringen voorkomen. Een goed onderhouden DC-stroomonderbrekerkast is hiervoor cruciaal. Naarmate de DC-technologie vordert, zullen nieuwe onderbrekers met bewaking op afstand en slim beheer deze systemen nog betrouwbaarder maken, maar een solide basis voor een juiste installatie en onderhoud zal altijd de belangrijkste factor zijn.
