Gids voor verdeelkasttypen

In elk elektrisch systeem is de verdeelkast is het hart en de hersenen, een cruciaal onderdeel dat de stroom van de hoofdbron naar verschillende circuits veilig beheert en distribueert. Of u nu aan een woongebouw, een commerciële faciliteit of een grote industriële fabriek werkt, het begrijpen van de verschillende soorten verdeelkasten is essentieel voor de veiligheid, efficiëntie en betrouwbaarheid op de lange termijn.

Als leider in elektrische oplossingen, NUOMAK streeft ernaar niet alleen producten van hoge kwaliteit te leveren, maar ook de kennis die u nodig heeft om weloverwogen beslissingen te nemen. Deze gids leidt u door de meest voorkomende typen verdeelkasten, hun functies en hoe u de juiste kiest voor uw specifieke behoeften.

Wat is een verdeelkast?

In de kern is een verdeelkast, ook wel bekend als een verdeelbord, paneelplaat, of zekeringkast, is een beschermende behuizing waarin alle elektrische componenten zijn ondergebracht die de circuits in een gebouw controleren en beschermen. Het ontvangt een enkele stroomtoevoer met een hoge stroomsterkte en verdeelt deze in meerdere circuits met een lagere stroomsterkte, elk beschermd door een zekering of stroomonderbreker. Met dit systeem kunt u verschillende delen van uw elektrische belasting onafhankelijk beheren en, belangrijker nog, cruciale bescherming bieden tegen overstroom en kortsluiting, waardoor schade aan apparatuur wordt voorkomen en, vooralbelangrijker nog: branden.

Belangrijkste soorten verdeelkasten

Hoewel ze allemaal hetzelfde fundamentele doel dienen, worden verdeelkasten ontworpen en gecategoriseerd op basis van hun toepassing, grootte en het stroomniveau dat ze verwerken.

1. Hoofdverdeelbord (MDB)

De Hoofdverdeelbord (MDB) is het primaire bedieningspaneel voor een heel gebouw of faciliteit. Het is het eerste punt voor stroomdistributie na de nutsvoorziening of de hoofdtransformator.

• Functie: De MDB ontvangt een elektrische voeding met hoge spanning en hoge stroomsterkte en distribueert deze naar verschillende subverdeelborden (SDB's) en andere grote elektrische belastingen. Het bevat doorgaans de belangrijkste inkomende stroomonderbreker, rails en uitgaande feeders.
• Sollicitatie: Je vindt MDB's in grote commerciële gebouwen, industriële fabrieken, wooncomplexen en energiecentrales.
• Belangrijkste kenmerken: MDB's zijn ontworpen om zeer hoge foutstromen aan te kunnen en worden op maat gemaakt om te voldoen aan de specifieke eisen van een grootschalig project. Het zijn vaak grote, op de grond staande behuizingen.

2. Subverdeelbord (SDB)

A Subverdeelbord (SDB) werkt samen met de MDB. Het is een secundair paneel dat stroom van de MDB haalt en deze verder distribueert naar specifieke gebieden of zones binnen een gebouw.

• Functie: Een SDB verdeelt de stroom van een hoofdvoedingseenheid in kleinere circuits voor een specifieke verdieping, gedeelte van een gebouw of een groep machines. Dit biedt plaatselijke controle en bescherming.
• Sollicitatie: SDB's worden gebruikt op verschillende verdiepingen van een kantoorgebouw, op verschillende afdelingen van een fabriek of in specifieke vleugels van een ziekenhuis.
• Belangrijkste kenmerken: SDB's zijn kleiner dan MDB's en bieden meer gedetailleerde controle, waardoor het gemakkelijker wordt om problemen in een bepaald gebied te isoleren en op te lossen zonder dat dit het hele systeem beïnvloedt.

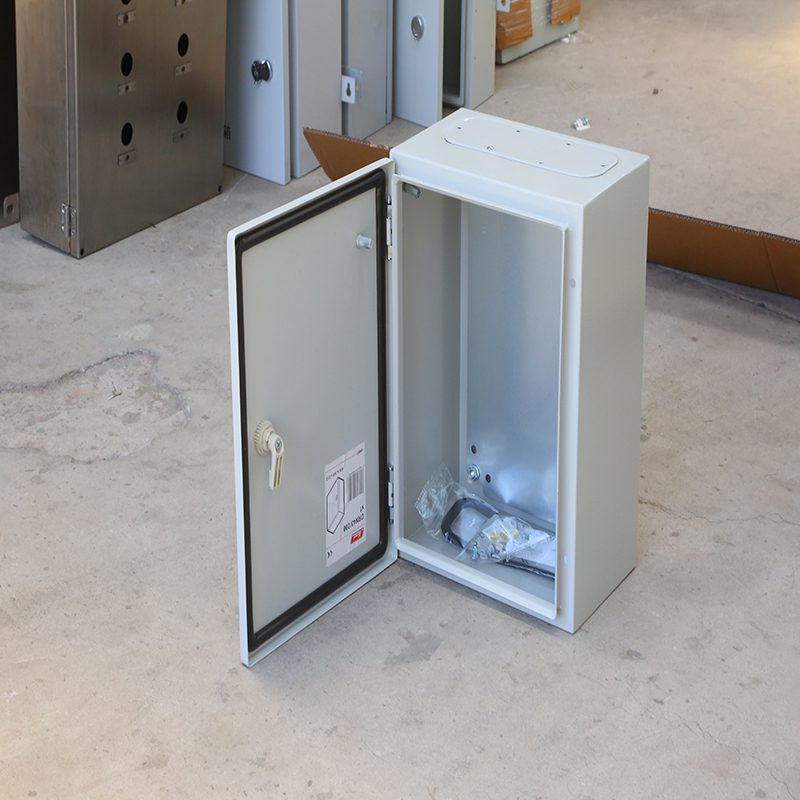

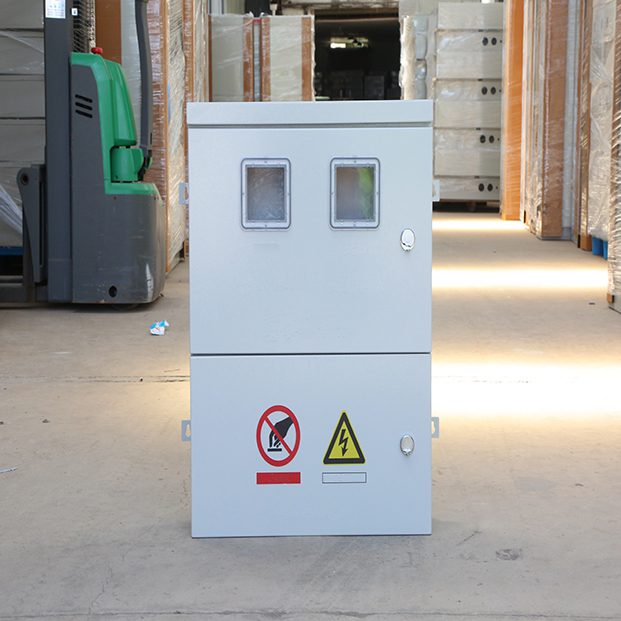

3. Meterpaneel

A Meterpaneel is precies hoe het klinkt: een paneel dat is ontworpen om de elektriciteitsmeter te huisvesten. Het is een cruciale schakel in de energieketen, omdat het nutsbedrijf hier het energieverbruik meet en registreert.

• Functie: Het meterpaneel biedt een veilige locatie voor de energiemeter en bevat vaak een hoofdonderbreker om de stroom naar het hele pand uit te schakelen.
• Sollicitatie: Te vinden in vrijwel alle residentiële, commerciële en industriële omgevingen waar een stroomaansluiting vereist is.
• Belangrijkste kenmerken: Meterpanelen zijn gebouwd volgens specifieke nutsnormen en vormen vaak het scheidingspunt tussen de apparatuur van het nutsbedrijf en het elektrische systeem van de klant.

4. Paneelzekeringbank

A Paneelzekeringbank, of gewoon een zekeringkast, is een ouder type verdeelpaneel dat zekeringen gebruikt als overstroombeveiliging.

• Functie: Wanneer een circuit overbelast raakt, smelt de dunne metalen draad in een zekering en breekt het circuit. Dit voorkomt de stroom van elektriciteit en beschermt de bedrading en apparatuur. Om de stroom te herstellen, moet de doorgebrande zekering worden vervangen.
• Sollicitatie: Zekeringbanken komen minder vaak voor in nieuwbouw, maar zijn nog steeds te vinden in veel oudere huizen en in sommige gespecialiseerde industriële toepassingen.
• Belangrijkste kenmerken: Hoewel ze betrouwbaar zijn, kunnen zekeringbanken niet opnieuw worden ingesteld. Dit betekent dat u reservezekeringen bij de hand moet houden en dat dit een minder handige optie is vergeleken met moderne stroomonderbrekers.

5. Unitair paneel

A Eengemaakt paneel is een modulair type schakelapparaat of distributiepaneel ontworpen voor specifieke toepassingen met hoog vermogen. Het is vaak een voorgemonteerde, op zichzelf staande eenheid.

• Functie: Unitized panelen combineren verschillende elektrische componenten, zoals stroomonderbrekers, meet- en besturingsapparatuur, in één enkele, compacte en kant-en-klare eenheid.
• Sollicitatie: Ze worden vaak gebruikt in industriële omgevingen, datacenters of projecten voor duurzame energie (bijvoorbeeld zonneparken) waar de ruimte beperkt is en de installatietijd van cruciaal belang is.
• Belangrijkste kenmerken: Deze panelen bieden aanzienlijke voordelen op het gebied van installatiesnelheid en een kleinere footprint, omdat ze in de fabriek worden geassembleerd en getest voordat ze naar de locatie worden verzonden.

6. Overdrachtschakelaar

A Overdrachtsschakelaar is een gespecialiseerd apparaat dat de elektrische belasting van een gebouw veilig van de ene stroombron naar de andere schakelt.

• Functie: Het wordt meestal gebruikt om de stroomvoorziening van een gebouw over te dragen van het primaire elektriciteitsnet naar een back-upgenerator tijdens een stroomstoring. Een omschakelaar voorkomt gevaarlijke teruglevering van stroom aan het elektriciteitsnet.
• Sollicitatie: Essentieel voor elke faciliteit die een ononderbroken stroomvoorziening nodig heeft, zoals ziekenhuizen, datacenters en kritische productiefabrieken.
• Belangrijkste kenmerken: Omschakelaars kunnen handmatig zijn (waarbij een operator een schakelaar moet omzetten) of automatisch (waarbij een stroomstoring wordt gedetecteerd en onmiddellijk naar de back-upbron wordt overgeschakeld).

7. Consumenteneenheid

A Consumenteneenheid, ook wel bekend als een zekeringbord of breker doos, is de standaard verdeelkast die wordt gebruikt in woningen en kleine commerciële gebouwen.

• Functie: Het dient als centrale bediening voor alle elektrische circuits in een huis en verdeelt stroom naar lampen, stopcontacten en apparaten. In tegenstelling tot een zekeringbank maakt een moderne consumenteneenheid gebruik van resetbare stroomonderbrekers, waardoor deze veel handiger in gebruik is.
• Sollicitatie: Het primaire elektrische paneel in bijna elk modern huis, appartement en klein kantoor.
• Belangrijkste kenmerken: Consumentenunits zijn compact en gebruiksvriendelijk. Ze omvatten doorgaans een hoofdschakelaar, een reeks stroomonderbrekers (MCB's of RCBO's) en vaak een reststroomapparaat (RCD) voor verbeterde veiligheid tegen elektrische schokken.

8. Gesloten schakelapparatuur

Gesloten schakelapparatuur verwijst naar een brede categorie elektrische panelen waarin schakel- en beveiligingsapparatuur (zoals stroomonderbrekers en zekeringen) zijn ondergebracht in een volledig gesloten metalen kast.

• Functie: Het biedt een veilige, centrale locatie voor het controleren, beschermen en isoleren van elektrische circuits, vooral in midden- en hoogspanningstoepassingen. De metalen behuizing beschermt de componenten tegen de omgeving en biedt een kritische veiligheidslaag voor het personeel.
• Sollicitatie: Gesloten schakelapparatuur is een hoeksteen van onderstations voor nutsvoorzieningen, grote industriële faciliteiten en commerciële gebouwen met een hoge stroombehoefte.
• Belangrijkste kenmerken: Deze categorie wordt gedefinieerd door het robuuste, volledig gesloten ontwerp. Het kan verder worden onderverdeeld in typen zoals met metaal beklede of met metaal omsloten schakelapparatuur, afhankelijk van de interne compartimentering en veiligheidsvoorzieningen.

Hoe u het juiste verdeelkasttype kiest

Het juiste kiezen verdeelkast is een cruciale beslissing die van invloed is op de veiligheid, functionaliteit en kosten van uw elektrische systeem. Dit zijn de belangrijkste factoren waarmee u rekening moet houden:

• Sollicitatie: De eerste en belangrijkste vraag is: wat is het doel van dit panel?
  • Residentieel of klein commercieel: A Consumenteneenheid is de standaardkeuze.
  • Grote commerciële of industriële: Je hebt een gelaagd systeem nodig met een Hoofdverdeelbord (MDB) meerdere voeden Subverdeelborden (SDB's).
  • Energieopwekking of kritieke infrastructuur: Gesloten schakelapparatuur En Overdrachtschakelaars zijn essentieel voor controle en betrouwbaarheid.
• Spannings- en stroomwaarden: Zorg er altijd voor dat de verdeelkast geschikt is voor de spanning en stroomsterkte van uw elektrische systeem. Dit omvat zowel de inkomende hoofdvoeding als de uitgaande circuits.
• Veiligheidsvoorzieningen: Zoek naar panelen met moderne veiligheidsvoorzieningen zoals Residual Current Devices (RCD's) of Arc Fault Circuit Interrupters (AFCI's). Ons NUOMAK producten zijn ontworpen met de nieuwste veiligheidsnormen in gedachten om zowel uw apparatuur als uw personeel te beschermen.
• Ruimte en installatie: Houd rekening met de beschikbare fysieke ruimte. Een compacte Eengemaakt paneel kan een betere keuze zijn voor krappe ruimtes, terwijl voor een grotere MDB een speciale elektrische ruimte nodig is.
• Toekomstige uitbreiding: Het is verstandig om een ​​verdeelkast te kiezen met vrije slots of extra capaciteit om tegemoet te komen aan toekomstige behoeften, zoals het toevoegen van nieuwe apparatuur of circuits.

Conclusie

Inzicht in de diverse wereld van verdeelkasten is de eerste stap op weg naar het bouwen van een veilig, efficiënt en betrouwbaar elektrisch systeem. Van de robuuste MDB's van industriële installaties tot compact Consumenteneenheden van onze huizen speelt elk type een cruciale rol in onze moderne wereld.

Bij NUOMAK, bieden wij een ruim assortiment aan verdeelkasten en panelen voor elke toepassing, ontworpen en vervaardigd volgens de hoogste normen van kwaliteit en veiligheid. Wij helpen u graag bij het selecteren van de perfecte oplossing voor uw project, zodat u jarenlang een naadloze stroomverdeling kunt garanderen.

Veelgestelde vragen

Wat is het belangrijkste verschil tussen een zekeringkast en een stroomonderbrekerpaneel?

Een zekeringkast maakt gebruik van zekeringen voor eenmalig gebruik die smelten en een circuit onderbreken, waardoor vervanging nodig is. Een modern stroomonderbrekerpaneel (consumenteneenheid) maakt gebruik van resetbare stroomonderbrekers die u eenvoudig kunt resetten met een schakelaar.

 Wat is het doel van een aardlekschakelaar in een consumenteneenheid?

Een RCD (Residual Current Device) is een levensreddend veiligheidsapparaat dat een kleine onbalans in de elektrische stroom detecteert, wat een vroeg teken kan zijn van een aardlek of een elektrische schok. Het schakelt de stroom snel uit om ernstig letsel te voorkomen.

Waarom is een transferschakelaar zo belangrijk voor kritieke faciliteiten?

Een overdrachtsschakelaar is van cruciaal belang voor het waarborgen van de continuïteit van de stroomvoorziening. Het schakelt de stroombron veilig en automatisch over van het openbare elektriciteitsnet naar een back-upgenerator wanneer zich een storing voordoet, waardoor uitval van kritieke systemen wordt voorkomen.

Kan ik zelf een verdeelkast installeren?

Het wordt ten zeerste aanbevolen dat een gecertificeerde en bevoegde elektricien de installatie van een verdeelkast uitvoert. Elektriciteitswerkzaamheden zijn gevaarlijk en een onjuiste installatie kan tot ernstige veiligheidsrisico's leiden.
