Verschil tussen Mcb en Mccb

Als het gaat om het beschermen van elektrische circuits, worden vaak twee apparaten gebruikt: Miniatuur stroomonderbrekers (MCB) En Stroomonderbrekers met gegoten behuizing (MCCB). Hoewel ze allebei een vergelijkbare functie vervullen, is het begrijpen van hun verschillen cruciaal voor het garanderen van de veiligheid en efficiëntie van uw elektrische systeem.

Als toonaangevende leverancier van hoogwaardige elektrische componenten, NUOMAK is hier om u te helpen bij het navigeren door deze keuzes. In deze gids wordt uitgelegd wat MCB's en MCCB's zijn, wat de belangrijkste verschillen zijn en hoe u de juiste voor uw behoeften kunt kiezen.

Wat is een MCB?

Een MCB, of Miniatuur stroomonderbreker, is een elektromechanisch apparaat dat is ontworpen om een ​​elektrisch laagspanningscircuit te beschermen tegen schade veroorzaakt door overbelasting of kortsluiting. Het schakelt het circuit automatisch uit wanneer het een te hoge stroom detecteert.

MCB's worden doorgaans gebruikt in residentiële en kleine commerciële toepassingen en beschermen huishoudelijke apparaten en verlichtingscircuits. Ze zijn ontworpen voor lagere stroomsterktes, meestal tot 100 ampère.

Wat is een MCCB?

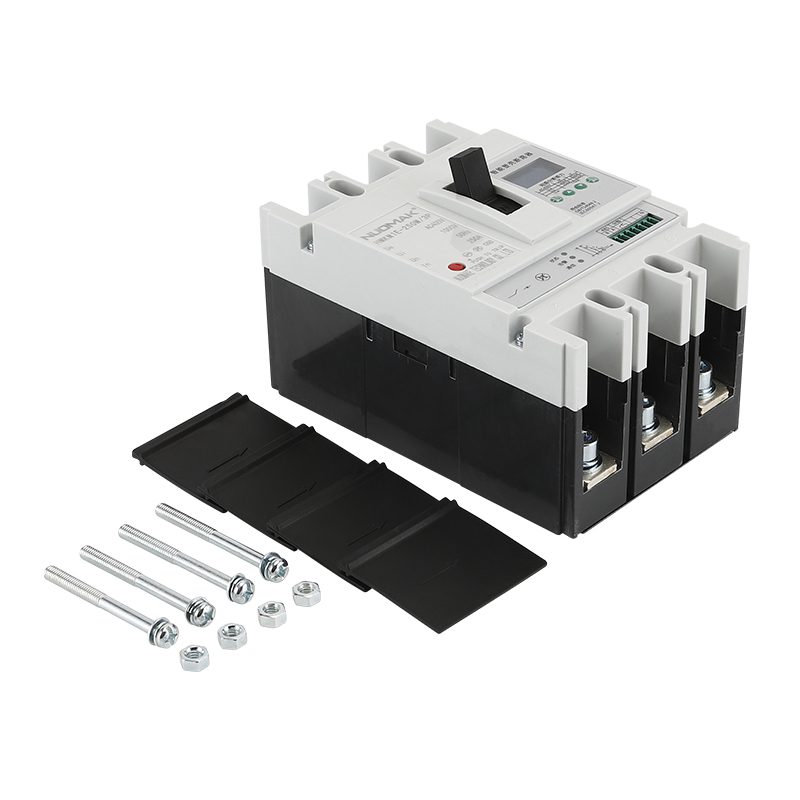

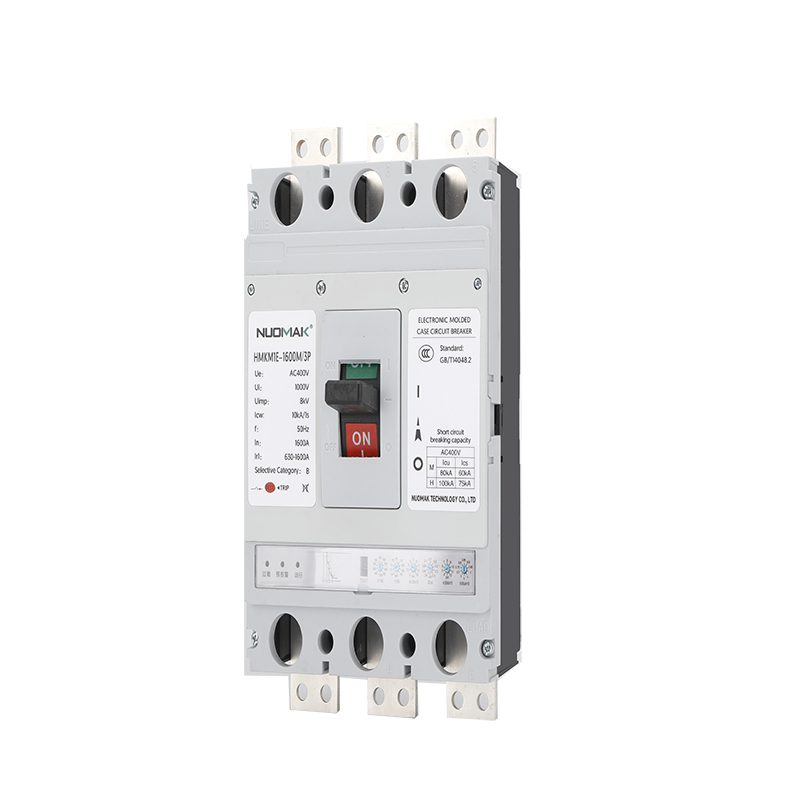

Een MCCB, of Stroomonderbreker met gegoten behuizing, is een beveiligingsapparaat dat wordt gebruikt om elektrische circuits te beschermen tegen overstroom, kortsluiting en aardfouten. In tegenstelling tot MCB's hebben MCCB's een hogere stroomsterkte en een robuuster ontwerp, waardoor ze geschikt zijn voor grotere elektrische systemen.

MCCB's zijn te vinden in industriële, commerciële en grootschalige residentiële omgevingen. Ze kunnen een groter bereik aan stroomsterktes aan, van slechts 10 ampère tot wel 2.500 ampère.

MCB versus MCCB: belangrijkste verschillen

Hoewel beide apparaten zijn ontworpen voor circuitbeveiliging, liggen de verschillen in ontwerp, prestaties en toepassing.

4-1. Ontwerp

• MCB: Gemaakt van een gestandaardiseerde, compacte en niet-verstelbare gegoten behuizing. Ze zijn verkrijgbaar met vaste stroomsterktes.
• MCCB: Gehuisvest in een veel grotere, stevigere en aanpasbare gegoten behuizing. De uitschakelstroominstelling is vaak instelbaar, wat voor meer flexibiliteit zorgt.

4-2. Huidige beoordeling

• MCB: Meestal verkrijgbaar met een stroomsterkte van maximaal 100 ampère.
• MCCB: Kan een veel groter bereik aan, vanaf 10 ampère tot 2.500 ampère.

4-3. Brekende capaciteit

Het uitschakelvermogen is de maximale stroom die een stroomonderbreker veilig kan onderbreken zonder beschadigd te raken.

• MCB: Heeft een lager breekvermogen, doorgaans tot 10 kA.
• MCCB: Beschikt over een aanzienlijk hoger breekvermogen, variërend van 10 kA tot 200 kA, waardoor het geschikt is voor toepassingen met hoge foutstroomniveaus.

4-4. Beschermingsmechanisme

• MCB: Biedt bescherming tegen thermische overbelasting (met behulp van een bimetaalstrip) en kortsluiting (met behulp van een elektromagnetische spoel). Deze instellingen zijn vastgelegd door de fabrikant.
• MCCB: Biedt meer geavanceerde en vaak aanpasbare bescherming. Het maakt gebruik van een thermisch mechanisme voor bescherming tegen overbelasting en een magnetische of elektronische beveiligingseenheid voor kortsluitbeveiliging. De uitschakelinstellingen kunnen worden aangepast aan specifieke circuitvereisten.

4-5. Installatiemethode

• MCB: Meestal gemonteerd op een DIN-rail, waardoor de installatie snel en eenvoudig is.
• MCCB: Geïnstalleerd met behulp van bouten of schroeven, waardoor een meer permanente en veilige montagemethode vereist is vanwege het grotere formaat en gewicht.

4-6. Sollicitatie

• MCB: Meest geschikt voor residentiële en kleine commerciële toepassingen, zoals huisbedrading, verlichting en circuits met laag vermogen.
• MCCB: Ideaal voor industriële, commerciële en zware toepassingen, inclusief hoofdstroomverdeelpanelen, grote motoren, generatoren en transformatorcircuits.

4-7. Onderhoud en kosten

• MCB: Over het algemeen onderhoudsvrij en goedkoper. Als een MCB defect raakt, wordt deze doorgaans volledig vervangen.
• MCCB: Duurder vanwege de geavanceerde functies en hogere stroomwaarden. Sommige MCCB's hebben echter vervangbare onderdelen of kunnen worden gereviseerd, waardoor ze een langere levensduur hebben.

Hoe u kunt kiezen tussen een MCB en een MCCB

Het kiezen van het juiste apparaat hangt af van de vereisten van uw specifieke toepassing.

• Voor residentiële en kleinschalige toepassingen met een lagere stroombehoefte (minder dan 100 ampère), een MCB is de meest praktische en kosteneffectieve keuze.
• Voor industriële, commerciële of krachtige toepassingen waarvoor hogere stroomwaarden, een groter breekvermogen en instelbare bescherming nodig zijn, een MCCB is de superieure en noodzakelijke keuze.

Raadpleeg altijd een gekwalificeerde elektricien om de behoeften van uw systeem te beoordelen en ervoor te zorgen dat de juiste stroomonderbreker is geïnstalleerd. Bij NUOMAK, bieden wij een breed scala aan MCB's en MCCB's die zijn ontworpen voor veiligheid, betrouwbaarheid en prestaties.

Belangrijkste beoordeelde parameters uitgelegd

Het begrijpen van deze parameters is de sleutel tot het selecteren van de juiste stroomonderbreker.

• Nominale stroom (In​): De maximale continue stroom die de stroomonderbreker kan dragen onder normale bedrijfsomstandigheden.
• Breekvermogen (Icu​): De maximale stroom die de stroomonderbreker veilig kan onderbreken. Dit is een cruciale veiligheidsparameter.
• Nominale spanning (Un​): De spanning waarbij de stroomonderbreker is ontworpen om te werken.
• Reiscurve: Een grafiek die de relatie tussen reistijd en stroming weergeeft. Dit bepaalt hoe snel de onderbreker zal uitschakelen als reactie op een overstroom.

Conclusie

Zowel MCB's als MCCB's zijn essentiële veiligheidsapparaten die elektrische circuits tegen schade beschermen. Het fundamentele verschil ligt in hun ontwerp, huidige verwerkingscapaciteit en toepassingsbereik. Hoewel een MCCB perfect is voor dagelijks thuisgebruik, biedt een MCCB de robuuste, hoogwaardige bescherming die nodig is voor complexe industriële systemen.

Bij NUOMAK, wij doen er alles aan om u circuitbeveiligingsoplossingen van de hoogste kwaliteit te bieden, afgestemd op uw behoeften.

Veelgestelde vragen

Kan ik een MCB vervangen door een MCCB?

Nee, u mag een standaard MCB niet zonder professionele beoordeling vervangen door een MCCB. Een MCCB is ontworpen voor verschillende spannings- en stroomniveaus en biedt mogelijk niet het juiste beschermingsniveau voor een wooncircuit.

Heb ik zowel MCB's als MCCB's nodig?

In veel grotere elektrische systemen vind je beide. Een MCCB fungeert vaak als de belangrijkste stroomonderbreker en beschermt het hele systeem, terwijl MCB's stroomafwaarts worden gebruikt om individuele vertakte circuits te beschermen.

Hoe weet ik wat de juiste ampèrewaarde is voor mijn toepassing?

Het ampèrevermogen moet worden bepaald door een erkende elektricien op basis van de totale belasting van uw circuit en de gebruikte draaddikte. Het gebruik van een stroomonderbreker met een onjuiste classificatie kan leiden tot brandgevaar of schade aan apparatuur.
