Dc Mccb versus Ac Mccb

In de wereld van elektrische energie staat veiligheid voorop. Als het gaat om het beschermen van circuits, is een stroomonderbreker met gegoten behuizing, of MCCB, is een cruciaal onderdeel. Maar niet alle MCCB's zijn gelijk geschapen. Afhankelijk van het type stroom (wisselstroom (AC) of gelijkstroom (DC)) hebt u een specifiek type stroomonderbreker nodig.

Voor zowel professionals als liefhebbers: het begrijpen van de fundamentele verschillen tussen een AC MCCB en een DC MCCB is essentieel voor het garanderen van de veiligheid en efficiëntie van elk elektrisch systeem. In deze blog wordt uiteengezet wat deze twee soorten stroomonderbrekers onderscheidt en wordt u geholpen de juiste keuze te maken voor uw toepassing.

Wat is een AC MCCB?

Een AC-stroomonderbreker met gegoten behuizing is ontworpen om elektrische circuits te beschermen die wisselstroom gebruiken. AC is de standaard stroomvorm voor de meeste residentiële, commerciële en industriële toepassingen. Denk aan de stroom die van het elektriciteitsnet naar uw huis, kantoor of fabriek komt: dat is wisselstroom.

AC wordt gekenmerkt door zijn stroom die regelmatig van richting verandert, meestal met een frequentie van 50 of 60 Hz. Dit unieke kenmerk maakt het boogdovende mechanisme van AC-onderbrekers eenvoudiger en efficiënter. Een AC MCCB is een kerncomponent van verdeelborden, motorbesturingssystemen en andere AC-aangedreven apparatuur en biedt betrouwbare bescherming tegen overbelasting en kortsluiting.

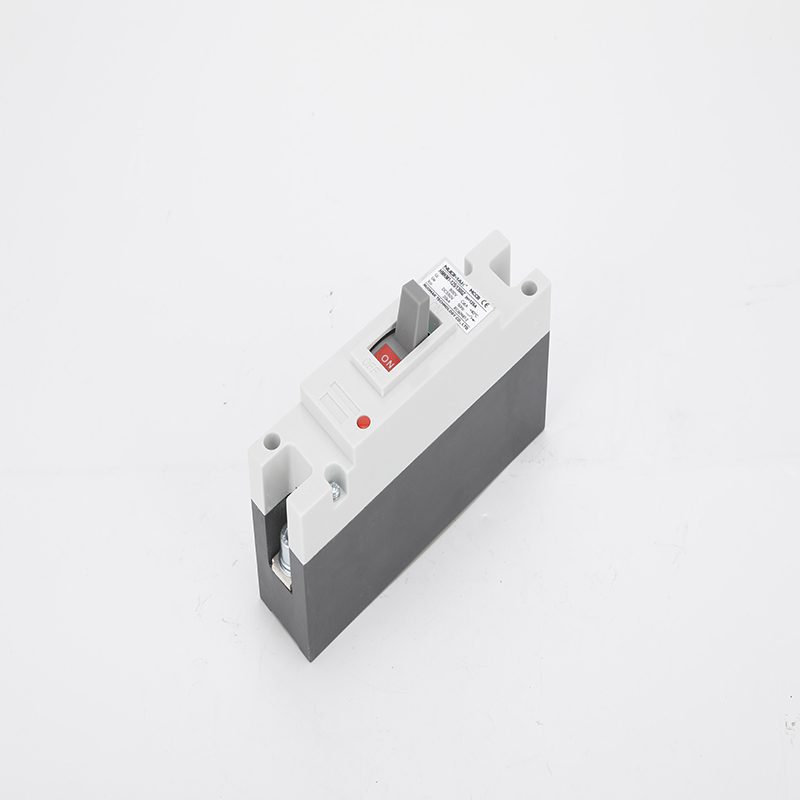

Wat is een DC MCCB?

A DC-stroomonderbreker met gegoten behuizing, aan de andere kant, is specifiek ontworpen om circuits te beschermen die op gelijkstroom werken. DC stroomt in één continue richting, zonder de periodieke omkering van AC. Gelijkstroom wordt vaak aangetroffen in duurzame energiesystemen, zoals zonnepanelen en batterijopslag, maar ook in laadstations voor elektrische voertuigen (EV), telecommunicatie en specifieke industriële processen.

Omdat gelijkstroom constant is, vormt het onderbreken ervan een aanzienlijke uitdaging. A DC MCCB is gebouwd met gespecialiseerde technologie om de aanhoudende elektrische boog die ontstaat wanneer het circuit wordt verbroken effectief te beheren en te doven. Daarom is deze niet uitwisselbaar met een AC-onderbreker.

DC MCCB versus AC MCCB: belangrijkste verschillen

Terwijl beide soorten gegoten stroomonderbrekers Omdat ze dezelfde kernfunctie vervullen: circuits beschermen tegen fouten, vereisen hun verschillende bedrijfsomgevingen aanzienlijke verschillen in ontwerp en functie.

Boogblusmechanisme

Dit is het meest kritische verschil tussen de twee onderbrekers. Wanneer een MCCB uitschakelt, ontstaat er een elektrische boog met hoge temperatuur.

• AC MCCB: De natuurlijke “nuldoorgang” van de wisselspanning (waarbij de stroom elke halve cyclus kort naar nul daalt) maakt het gemakkelijker voor de onderbreker om de boog te doven. De contacten van de onderbreker kunnen scheiden op het nuldoorgangspunt en de boog zal op natuurlijke wijze verdwijnen.
• DC MCCB: Omdat de gelijkstroom nooit nul overschrijdt, is de boog continu en veel moeilijker te doven. DC-onderbrekers gebruik geavanceerde boogdovende kamers, vaak voorzien van magnetische “uitblaas”-spoelen, die een sterk magnetisch veld gebruiken om de boog snel uit te rekken en af ​​te koelen, waardoor deze uit het pad van de breker wordt gedwongen en in een reeks metalen platen terechtkomt om deze te verspreiden. Dit complexere ontwerp is essentieel voor een veilige en effectieve onderbreking.

Toepassingsscenario's

De keuze van de onderbreker wordt bepaald door de stroombron van de toepassing.

• AC MCCB's zijn de standaard voor de hoofdstroomdistributie in woningen, commerciële gebouwen en fabrieken. Ze worden gebruikt in verlichtingssystemen, motoren, HVAC-units en andere op het elektriciteitsnet aangesloten apparatuur.
• DC MCCB's zijn essentieel voor systemen die afhankelijk zijn van gelijkstroom. Dit omvat fotovoltaïsche zonne-energiesystemen (PV), batterijback-upsystemen, EV-laders en datacenters. Het gebruik van een wisselstroomonderbreker in een gelijkstroomcircuit is uiterst gevaarlijk en biedt geen adequate bescherming.

Nominale spanning en onderbrekende capaciteit

De spanningswaarden en onderbrekende capaciteiten verschillen ook vanwege de aard van de stroom.

• Nominale spanning: AC MCCB's zijn doorgaans geschikt voor spanningen zoals 230V, 400V of 690V, die standaard zijn voor AC-systemen. DC MCCB's hebben specifieke DC-spanningswaarden, zoals 48V, 125V, 250V of zelfs hoger voor grootschalige zonne-energie- en batterijsystemen.
• Onderbrekende capaciteit (Icu/Ics): Dit verwijst naar de maximale foutstroom die een onderbreker veilig kan onderbreken. Hoewel wisselstroomonderbrekers met een hoge capaciteit veel voorkomen in industriële netwerken, kunnen gelijkstroomsystemen ook hoge foutstromen hebben, waardoor er extra stroom nodig is DC MCCB's met robuuste onderbrekingsmogelijkheden.

Polariteit

Het unidirectionele karakter van gelijkstroom introduceert een polariteitsfactor.

• AC MCCB's zijn niet polariteitsgevoelig en kunnen zonder zorgen over de richting van de stroom worden geïnstalleerd.
• DC MCCB's zijn polariteitsgevoelig. Ze moeten correct worden geïnstalleerd met de aangewezen positieve (+) en negatieve (-) aansluitingen om ervoor te zorgen dat hun interne boogdovende mechanisme werkt zoals bedoeld. Een onjuiste installatie kan ervoor zorgen dat de onderbreker niet meer effectief is en een aanzienlijk veiligheidsrisico met zich meebrengt.

Markeringen

U kunt het type stroomonderbreker snel identificeren aan de hand van de markeringen, die doorgaans op het productlabel te vinden zijn.

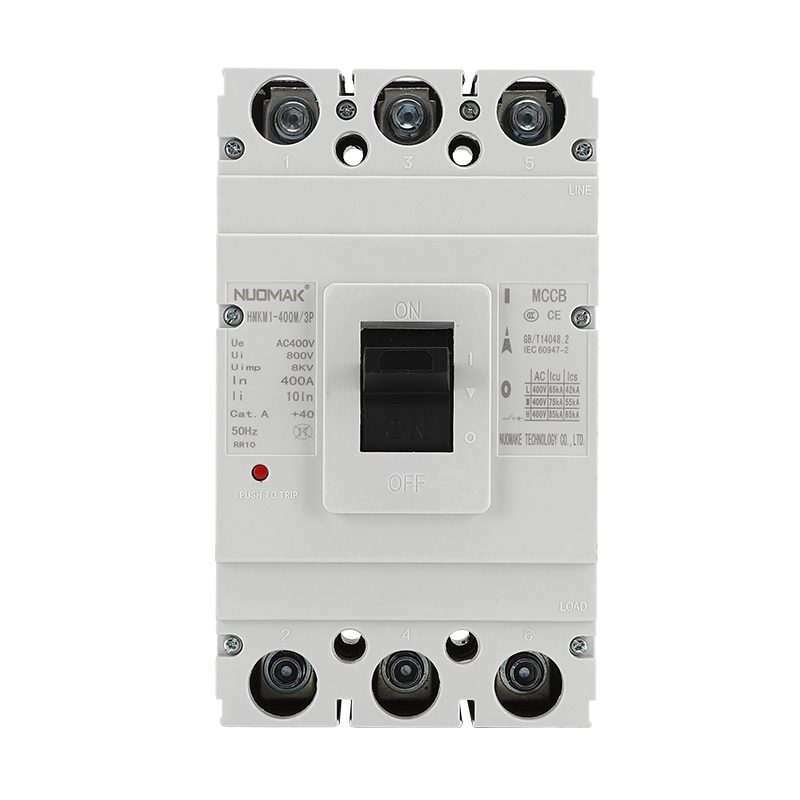

• AC MCCB's zijn gemarkeerd met een AC-symbool ($\sim$) en een specifieke spanning (bijvoorbeeld AC 400V).
• DC MCCB's zijn gemarkeerd met een DC-symbool ($---$) en een DC-spanningswaarde (bijvoorbeeld DC 250V). Ze hebben ook vaak de polariteitssymbolen ($+$ En $-$) voor een juiste installatie.

Conclusie

Het goede kiezen gegoten stroomonderbreker gaat niet alleen over het matchen van de huidige rating; het gaat over het begrijpen van de fundamentele verschillen tussen AC- en DC-stroom en hoe MCCB-stroomonderbreker is ontworpen om hiermee om te gaan. Met behulp van een AC-onderbreker in een DC-toepassing, of omgekeerd, kan leiden tot ernstige schade aan de apparatuur, elektrische branden en ernstig letsel.

Bij NUOMAK bieden we een uitgebreid assortiment AC- en DC-MCCB's, ontworpen met precisie en gebouwd voor betrouwbaarheid. Het is ons doel om hoogwaardige elektrische beveiligingsoplossingen te bieden voor elke toepassing, van standaard netwerksystemen tot geavanceerde duurzame energieprojecten.

Hulp nodig bij het selecteren van de juiste mccb-breker voor uw project? Neem contact op met onze experts via NUOMAK, en wij zorgen ervoor dat uw systeem wordt beschermd door de beste oplossingen in zijn klasse.
