Por qué utilizar un disyuntor de CA en un sistema de CC es un error peligroso

En el mundo de la ingeniería eléctrica, la seguridad y la fiabilidad son primordiales. Ya sea un profesional experimentado o un entusiasta del bricolaje, comprender los matices de los componentes eléctricos es fundamental. Uno de los puntos de confusión más comunes y un error potencialmente fatal es el mal uso de un disyuntor. En concreto, utilizando un Disyuntor de caja moldeada de CA (MCCB) en corriente continua (corriente continua) sistema.

En NUOMAK, estamos comprometidos no solo a brindar soluciones eléctricas de alta calidad, sino también a brindar a nuestros clientes el conocimiento para tomar decisiones seguras y efectivas. Esta publicación de blog aclarará las diferencias fundamentales entre los circuitos de CA y CC, explicará por qué un MCCB de CA fallará en un sistema de CC y detallará las características de diseño clave que los distinguen.

La diferencia fundamental: CA versus CC

La diferencia principal entre la corriente alterna (C.A.) y corriente continua (corriente continua) se encuentra en la dirección del flujo eléctrico.

• C.A. la electricidad cambia constantemente de dirección, oscilando hacia adelante y hacia atrás a una frecuencia específica (por ejemplo, 50 o 60 Hz). Esta inversión periódica de la corriente es una característica clave que los disyuntores de CA aprovechan para interrumpir una falla.
• corriente continua la electricidad, por otro lado, fluye en una sola dirección. Este flujo constante y unidireccional presenta un desafío único cuando se intenta romper un circuito, especialmente en condiciones de falla.

Por qué fallan los disyuntores de CA en los sistemas de CC

La función principal de un disyuntor es interrumpir de forma segura y rápida el flujo de corriente durante una falla (como un cortocircuito o una sobrecarga). El mecanismo para lograrlo es donde radica la diferencia crítica.

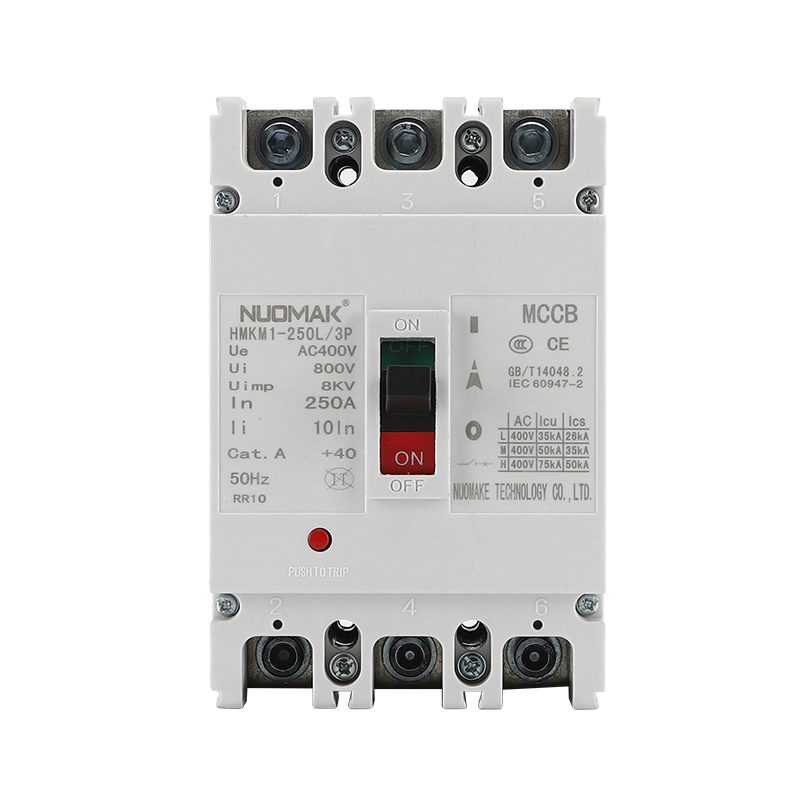

Un AC MCCB está diseñado para interrumpir la corriente en su punto de cruce por cero. Debido a que la forma de onda de CA cruza naturalmente el cero varias veces por segundo, la cámara de extinción de arco del interruptor puede apagar fácilmente el arco que se forma cuando se abren los contactos. Esto hace que romper el circuito sea relativamente sencillo.

En un sistema de CC, no existe un punto de cruce por cero natural. Cuando un disyuntor de CA intenta abrir un circuito de CC en condiciones de falla, se forma un arco eléctrico continuo y potente entre los contactos de apertura. Este arco no se autoextingue. En cambio, puede sostenerse por sí solo, provocando un calor extremo, derritiendo los componentes internos del interruptor y potencialmente provocando una explosión o un incendio.

Diferencias clave de diseño: MCCB de CA frente a MCCB de CC

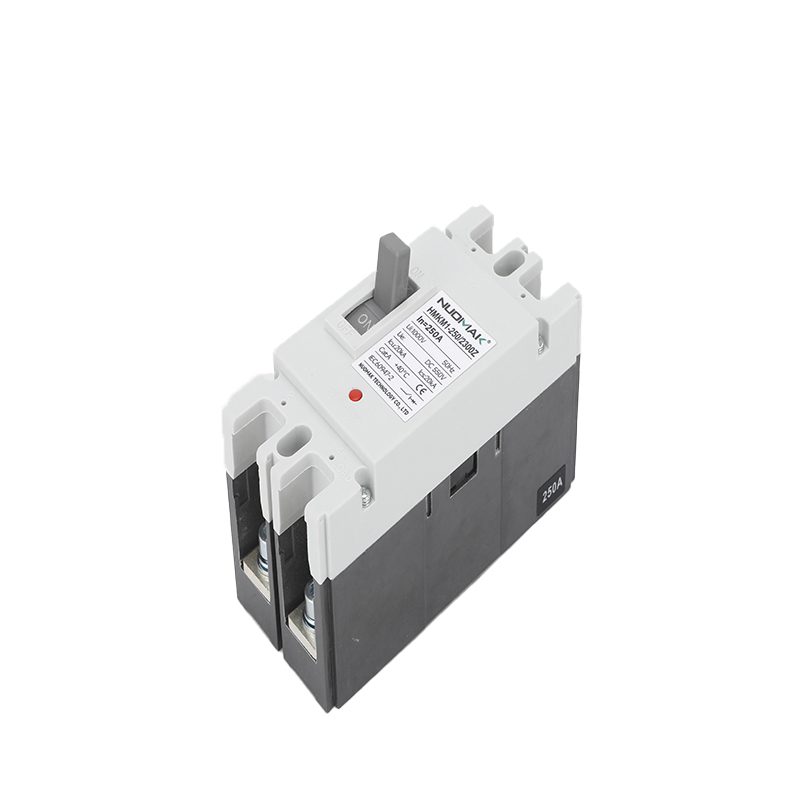

Para superar el desafío de extinguir un arco de CC continuo, los disyuntores de CC están diseñados con características específicas de las que carece un disyuntor de CA.

Cámaras de extinción de arco

Los disyuntores de CC tienen conductos de arco y cámaras de extinción de arco más grandes y robustos. Estos suelen estar equipados con potentes bobinas de soplado magnético que generan un fuerte campo magnético. Este campo alarga y empuja el arco lejos de los contactos, obligándolo a entrar en el conducto de arco donde puede enfriarse y extinguirse de manera más efectiva. Los disyuntores de CA tienen sistemas de extinción de arco menos sofisticados porque no necesitan lidiar con un arco continuo.

Material de contacto y espacio de aire

Los contactos dentro de un CC MCCB están fabricados con materiales específicamente elegidos por su capacidad para soportar las altas temperaturas y la erosión provocada por un arco persistente. El espacio físico entre los contactos también suele ser mayor en un disyuntor de CC para evitar que el arco se vuelva a encender una vez que los contactos están abiertos.

Sensibilidad de polaridad

Muchos disyuntores de CC son sensible a la polaridad y debe instalarse con la polaridad correcta (conexiones positivas y negativas). Esto es fundamental para que las bobinas de soplado magnético funcionen correctamente, ya que la dirección del campo magnético depende del flujo de corriente. Un disyuntor de CA no está polarizado.

Las consecuencias de hacerlo mal

Ignorar estas diferencias de diseño y utilizar un disyuntor de CA en una aplicación de CC puede tener consecuencias catastróficas:

• Falla del interruptor e incendio: Como se describió anteriormente, el disyuntor no podrá interrumpir la falla, lo que provocará daños internos, sobrecalentamiento y un alto riesgo de incendio eléctrico.
• Daños al equipo: La corriente de falla sostenida continuará fluyendo, causando graves daños a sus costosos equipos, desde paneles solares y baterías hasta motores y sistemas de control.
• Peligros de seguridad: El riesgo de explosión, incendio o electrocución para el personal es significativo. Un interruptor fallido no es sólo una pérdida financiera; es un peligro para la seguridad que pone en peligro la vida.

Cómo elegir el MCCB adecuado para su aplicación

Seleccionando el correcto MCCB es un paso crítico para garantizar la seguridad y longevidad de su sistema eléctrico. Aquí hay una lista de verificación simple para guiarlo:

1. Identifique el tipo de sistema: ¿Su aplicación es CA o CC? Este es el primer paso más crucial. Las aplicaciones comunes de CC incluyen sistemas de energía solar, almacenamiento de baterías, telecomunicaciones y estaciones de carga de vehículos eléctricos.
2. Determine el voltaje y la corriente: Asegúrese de que las clasificaciones de voltaje y corriente del MCCB sean apropiadas para su sistema. Un interruptor clasificado para CC 500 V no se puede utilizar en un CA 480V sistema, y ​​viceversa. Busque la etiqueta “VDC” o “VAC”.
3. Verifique la capacidad de interrupción (Icu/Ics): La capacidad de interrupción del disyuntor debe ser mayor que la corriente de cortocircuito potencial máxima de su sistema.
4. Confirmar polaridad (para CC): Si está utilizando un disyuntor de CC, verifique si es sensible a la polaridad e instálelo en consecuencia.

Conclusión

Los disyuntores son los guardianes silenciosos de nuestros sistemas eléctricos. Si bien pueden parecer similares en el exterior, la ingeniería interna de un AC MCCB es fundamentalmente diferente de un CC MCCB. Elegir el martillo adecuado no es una cuestión de preferencia sino de seguridad y cumplimiento.
