¿Cuál es mejor Mccb o Rccb?

Cuando se trata de seguridad eléctrica, seleccionar el disyuntor adecuado es fundamental. Dos tipos comunes que encontrarás son los Disyuntor de caja moldeada (MCCB) y el disyuntor de corriente residual (RCCB). Si bien ambos protegen los circuitos eléctricos, lo hacen de diferentes maneras. Comprender sus funciones y aplicaciones únicas es clave para garantizar la seguridad de su hogar o negocio.

En NUOMAK, estamos comprometidos a brindar soluciones eléctricas confiables y de alta calidad. En esta guía, analizaremos las diferencias entre MCCB y RCCB, ayudándole a decidir cuál es el que mejor se adapta a sus necesidades específicas.

¿Qué es un MCCB?

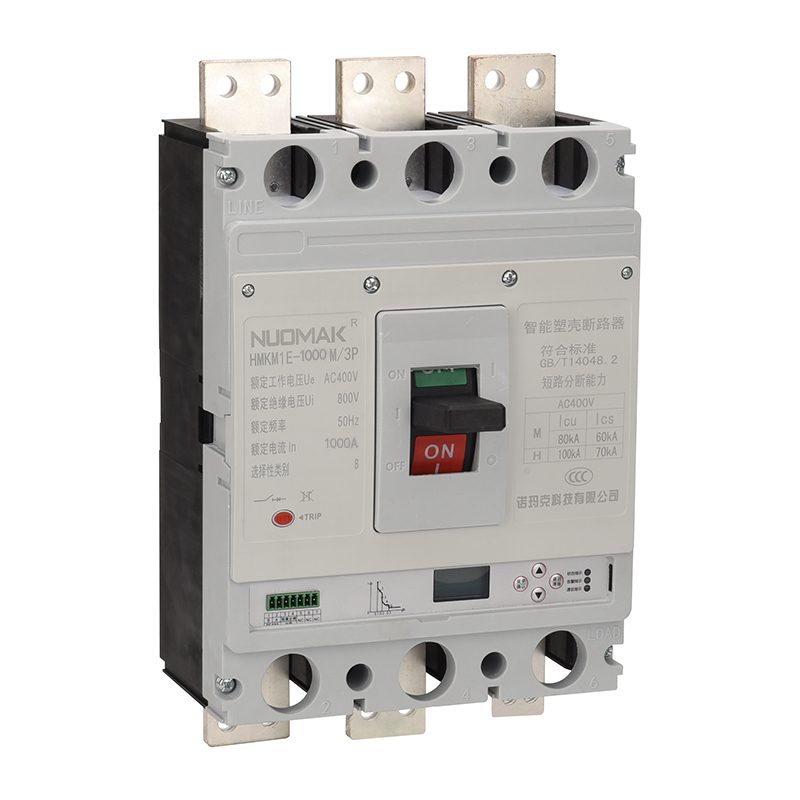

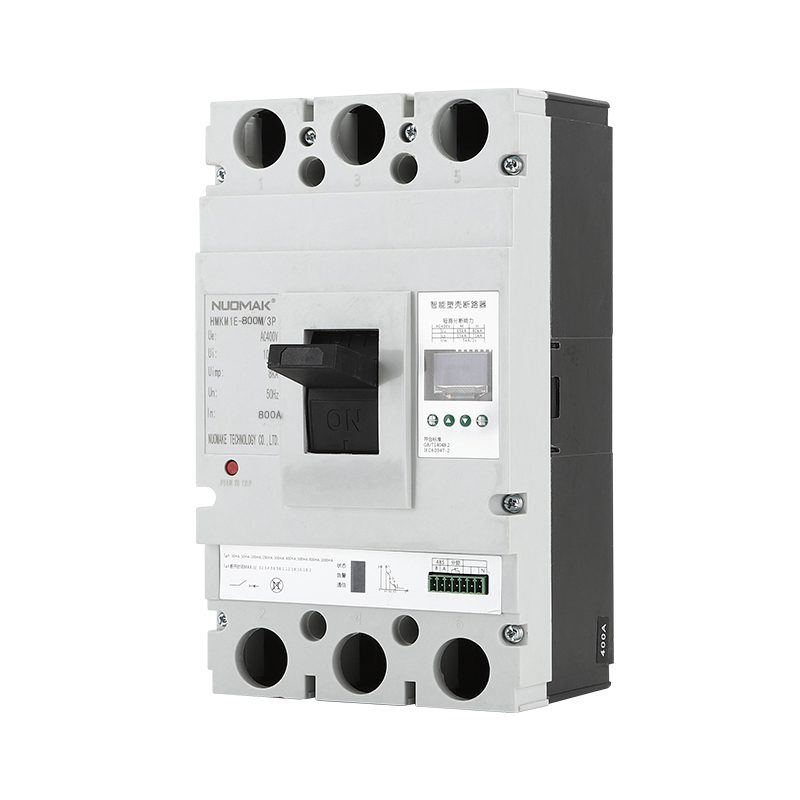

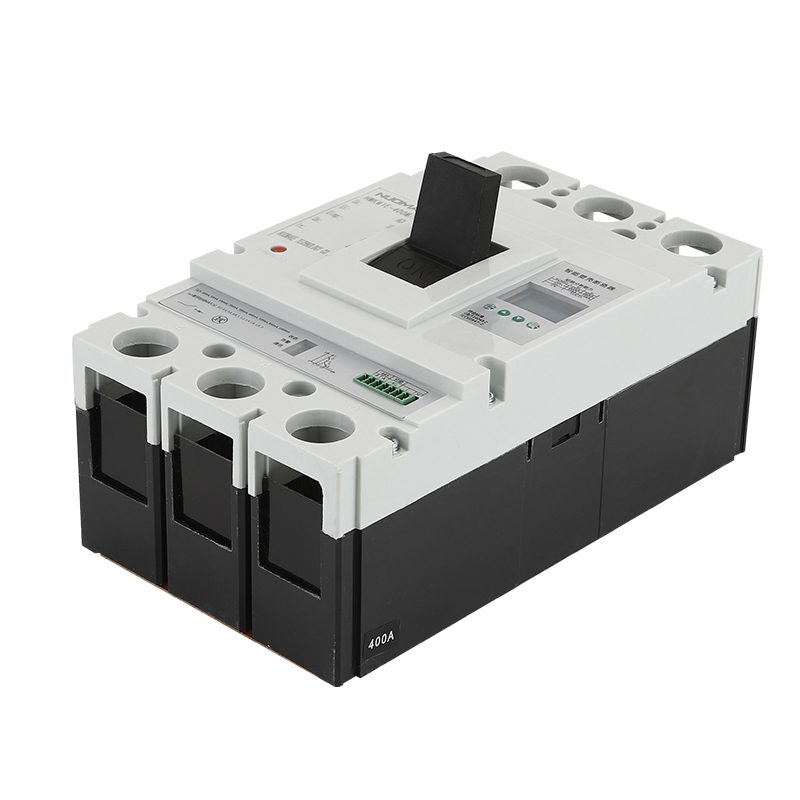

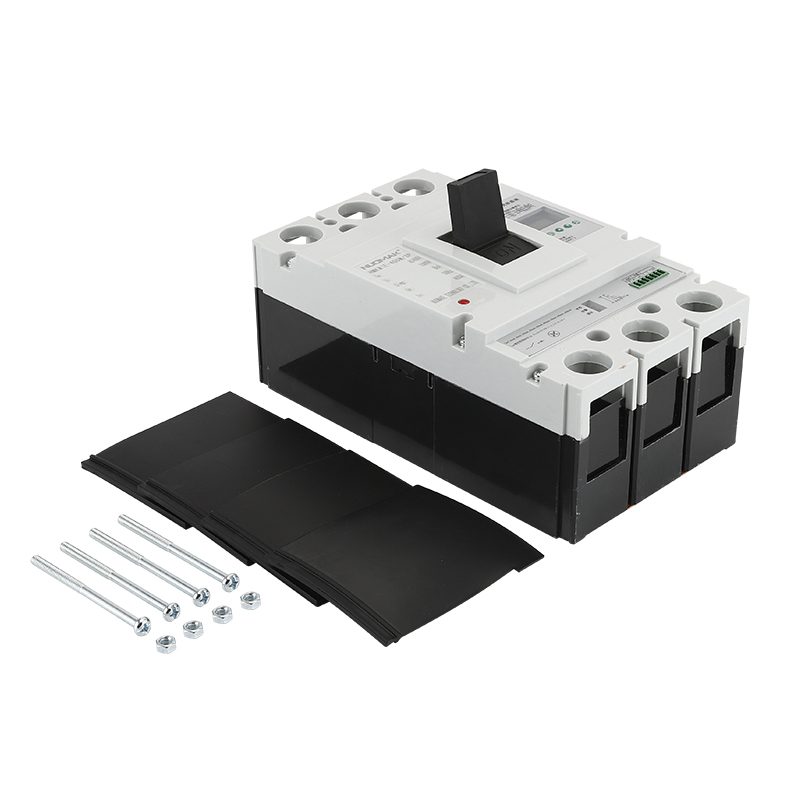

Un MCCB, o disyuntor de caja moldeada, es un dispositivo electromecánico diseñado para proteger un circuito eléctrico de una corriente excesiva, que puede causar daños al equipo o provocar incendios. Funciona interrumpiendo automáticamente el flujo de electricidad cuando detecta una falla, como una sobrecarga o cortocircuito.

Los MCCB se denominan “caja moldeada” porque sus componentes están encerrados en una caja compuesta moldeada, aislante y resistente. Esto los hace muy duraderos y adecuados para aplicaciones industriales y comerciales. Están disponibles en una amplia gama de corrientes nominales, desde tan solo 10 A hasta 2500 A, lo que los hace increíblemente versátiles.

¿Qué es un RCCB?

Un RCCB, o disyuntor de corriente residual, es un dispositivo de seguridad diseñado específicamente para proteger contra descargas eléctricas y fallas a tierra. A diferencia de un MCCB, un RCCB no protege contra sobrecargas o cortocircuitos. Su función principal es detectar pequeñas corrientes de fuga a tierra, que son demasiado bajas para activar un disyuntor convencional pero que pueden ser fatales para los humanos.

El nombre “corriente residual” se refiere al desequilibrio de la corriente que fluye a través de los cables vivos y neutros. En un circuito en buen estado, la corriente que fluye a través del cable vivo debe ser igual a la corriente que regresa a través del cable neutro. Si hay un desequilibrio (debido a que alguien toca un cable con corriente, por ejemplo), el RCCB detecta esta corriente residual y dispara rápidamente el circuito, a menudo en milisegundos, evitando una descarga eléctrica grave o fatal.

Diferencias clave entre MCCB y RCCB

Comprender las diferencias fundamentales entre estos dos dispositivos es esencial para tomar la decisión correcta.

1. Función de protección

• MCCB: Protege principalmente contra sobrecarga y cortocircuito fallas. Es un dispositivo de protección fundamental para equipos y cableado eléctrico.
• RCCB: Protege exclusivamente contra fuga a tierra o fallas a tierra, que son la principal causa de descarga eléctrica.

2. Clasificación y capacidad actuales

• MCCB: Tiene una amplia gama de clasificaciones de corriente y una alta capacidad de corte, lo que lo hace adecuado para circuitos de alta potencia y tableros de distribución principales en entornos comerciales e industriales.
• RCCB: Normalmente tiene una corriente nominal más baja y es sensible a corrientes de fuga muy pequeñas (por ejemplo, 30 mA, 100 mA, 300 mA). No está diseñado para manejar grandes corrientes de falla debido a sobrecargas o cortocircuitos.

3. Entorno de aplicación

• MCCB: Ideal para plantas industriales, grandes edificios comerciales y paneles eléctricos principales donde la principal preocupación es la protección contra fallas de alta corriente. A menudo se utilizan como disyuntores principales para instalaciones completas.
• RCCB: Lo mejor para proteger áreas sensibles como hogares, oficinas y circuitos que suministran enchufes en áreas húmedas (baños, cocinas, etc.). A menudo se instalan en serie con un MCB o MCCB para brindar una protección integral.

4. Instalación y uso

• MCCB: Puede instalarse como disyuntor principal para un tablero de panel o como disyuntor derivado para equipos de servicio pesado.
• RCCB: Debe usarse junto con un dispositivo como un MCCB o MCB para brindar protección completa. Un RCCB no se disparará ante una sobrecarga o un cortocircuito, por lo que se requiere un dispositivo de protección secundario.

5. Costo y mantenimiento

• MCCB: Generalmente más caro debido a su construcción robusta y mayores capacidades de manejo de corriente. Son muy fiables y requieren un mantenimiento mínimo.
• RCCB: Puede ser más rentable para la protección de un solo circuito. A menudo tienen un botón de “prueba” que debe presionarse periódicamente para garantizar que el dispositivo esté funcionando correctamente.

Ventajas del MCCB

• Versatilidad: Puede utilizarse en una amplia gama de aplicaciones, desde pequeños paneles hasta grandes plantas industriales.
• Configuraciones de viaje ajustables: Muchos modelos de MCCB le permiten ajustar la corriente y el tiempo de viaje, brindando flexibilidad y personalización para diferentes tipos de carga.
• Alta capacidad de rotura: Capaz de interrumpir corrientes de falla muy grandes sin sufrir daños.
• Durabilidad: La carcasa moldeada proporciona una excelente protección contra daños físicos y factores ambientales.

Ventajas del RCCB

• Protección contra golpes incomparable: El dispositivo más eficaz para prevenir descargas eléctricas fatales por fallas a tierra.
• Alta sensibilidad: Puede detectar corrientes de fuga extremadamente pequeñas que los disyuntores convencionales pasarían por alto.
• Protege contra riesgos de incendio: Las fallas de fuga a tierra son una causa común de incendios eléctricos y un RCCB puede evitarlo disparando el circuito.
• Esencial para las normas de seguridad: En muchas regiones, los RCCB son obligatorios para determinados circuitos, especialmente en edificios residenciales y comerciales.

¿Qué es mejor: MCCB o RCCB?

La pregunta no es cuál es “mejor”, sino cuál es el herramienta adecuada para el trabajo. Cumplen funciones diferentes y complementarias.

• Elige un MCCB para proteger circuitos contra sobrecorrientes y cortocircuitos, especialmente en aplicaciones de alta potencia. Es su primera línea de defensa para equipos y cableado.
• Elige un RCCB para proteger a las personas de descargas eléctricas y para prevenir incendios causados ​​por fugas a tierra. Es un dispositivo de seguridad personal crítico.

Para un sistema eléctrico verdaderamente seguro y compatible, deberías usar ambos. El MCCB maneja las fallas de alta corriente, mientras que el RCCB maneja las corrientes de fuga que amenazan la vida. Trabajan juntos para brindar una protección integral.

MCCB y RCCB en paneles

En un tablero de panel eléctrico típico, el MCCB Se utiliza a menudo como disyuntor de entrada principal, proporcionando protección contra sobrecorriente para todo el sistema. Luego, los RCCB se utilizan en circuitos de salida individuales o grupos de circuitos donde la protección contra descargas eléctricas es crítica (por ejemplo, circuitos de iluminación, circuitos para tomas de corriente). Este enfoque escalonado garantiza la máxima seguridad y eficiencia.

Conclusión

En NUOMAK, creemos que la seguridad nunca debe verse comprometida. Tanto MCCB como RCCB son componentes esenciales de un sistema eléctrico moderno, cada uno con su propia función única. Al comprender sus funciones, podrá tomar decisiones informadas para proteger su propiedad y, lo más importante, a las personas que la habitan. Para disyuntores confiables y de alta calidad y asesoramiento de expertos, confíe en NUOMAK para alimentar sus proyectos de manera segura.

Preguntas frecuentes

1. ¿Se puede utilizar un RCCB como disyuntor principal?

Se puede utilizar un RCCB como disyuntor principal, pero solo protegerá contra fugas a tierra. Para una protección integral, debe instalarse junto con un MCCB o MCB para proteger contra sobrecargas y cortocircuitos.

2. ¿Cuál es la diferencia entre un RCCB y un RCBO?

Un RCBO (disyuntor de corriente residual con protección contra sobrecorriente) combina las funciones de un RCCB y un MCB en un solo dispositivo. Protege contra sobrecargas, cortocircuitos y fugas a tierra, lo que la convierte en una solución muy compacta y cómoda.

3. ¿Con qué frecuencia debo probar mi RCCB?

Se recomienda presionar el botón “test” de su RCCB al menos una vez al mes para asegurarse de que esté funcionando correctamente. Esto simula una falla a tierra y debería provocar que el dispositivo se dispare.

4. ¿Puedo instalar yo mismo un MCCB y un RCCB?

La instalación eléctrica siempre debe ser realizada por un electricista calificado y autorizado. Trabajar con electricidad de alto voltaje es extremadamente peligroso y requiere experiencia profesional para garantizar la seguridad y el cumplimiento de todas las normas.

5. ¿Cómo elijo la clasificación actual correcta para un MCCB?

La clasificación actual de un MCCB debe elegirse en función del consumo de corriente máximo del circuito que está protegiendo. Un electricista puede realizar un cálculo de carga para determinar la clasificación adecuada.
