Cómo cablear un disyuntor de CC

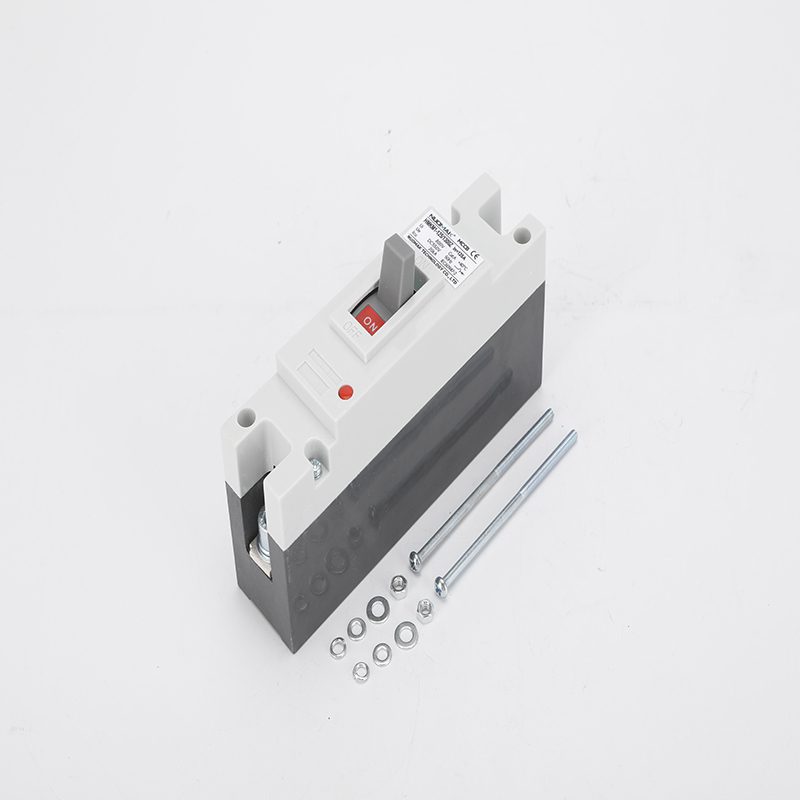

A medida que la energía CC se vuelve más frecuente en aplicaciones como la fotovoltaica, los vehículos eléctricos y el almacenamiento de energía, proteger estos sistemas es fundamental para la seguridad y la confiabilidad. A Disyuntor de caja moldeada de CC (MCCB) Es un componente esencial, pero su correcta instalación es vital. A diferencia de los circuitos de CA, los circuitos de CC son más difíciles de proteger debido a la naturaleza continua de la corriente, lo que dificulta mucho la extinción de un arco eléctrico. A disyuntor mccb es la columna vertebral de estos sistemas de seguridad.

Esta guía proporciona una descripción detallada de cómo instalar, solucionar problemas y mantener correctamente un mccb para aplicación de CC para garantizar la seguridad y longevidad de su sistema.

Diferencias clave entre disyuntores de CA y CC

Elegir el interruptor adecuado para su sistema es el primer paso. Si bien los disyuntores de CA y CC tienen el mismo propósito básico de proteger los circuitos contra sobrecorriente, su diseño y operación difieren significativamente debido a la naturaleza de la corriente que manejan.

Tipo	Características actuales	Dificultad para extinguir el arco.	Riesgo de seguridad
Disyuntor de CA	La corriente fluctúa periódicamente.	Más fácil de extinguir	relativamente bajo
Disyuntor de CC	Corriente continua y no interrumpida	Difícil de extinguir	Más alto, requiere un diseño especial

Debido a que la corriente CC es continua, un arco CC no tiene un punto de “cruce por cero” que ayude a extinguirse de forma natural. Esto significa Disyuntores MCCB de CC debe estar diseñado específicamente con capacidades de extinción de arco para interrumpir el circuito de forma rápida y segura. El uso de un disyuntor de CA en un sistema de CC puede ser extremadamente peligroso y provocar daños en el equipo o un incendio.

Preparación antes de la instalación

La preparación adecuada es clave para una instalación segura. Antes de comenzar, reúna las herramientas y el equipo de protección personal adecuados.

Herramientas y equipos esenciales

Categoría de herramienta	Herramienta esencial	Descripción de la función	Advertencia de selección
Herramientas de prueba	Multímetro (rango CC)	Verifica el estado de voltaje cero del circuito.	Multímetros de CA puede dar lecturas inexactas al probar circuitos de CC.
	Probador de resistencia de aislamiento	Prueba la resistencia del aislamiento del cable (≥10 MΩ)	Los factores ambientales como la humedad pueden afectar los resultados.
Herramientas de instalación	Llave dinamométrica (rango de 0,5 a 25 N·m)	Garantiza un control preciso sobre la presión terminal	Un torque excesivo puede causar deformación de la rosca.
	Cámara termográfica infrarroja	Comprobaciones previas para detectar posibles sobrecalentamientos en los puntos de contacto.	Confiar en controles táctiles puede pasar por alto peligros ocultos.
Equipo de protección	Guantes aislantes de 1000 V.	Protege contra la penetración del arco CC	Es posible que los guantes de CA estándar no estén clasificados para sistemas de CC.

Guía de instalación paso a paso

Instalación adecuada de un dc mcb Implica una atención meticulosa a los detalles tanto en el lado de la fuente de alimentación como en el de la carga.

Especificaciones de cableado del extremo de la fuente de alimentación

El cableado en el extremo de la fuente de alimentación afecta directamente la eficiencia de protección del interruptor. Siga estos pasos cuidadosamente:

1. Verificación de polaridad: Utilice un multímetro para confirmar los terminales positivo y negativo. La sonda roja en el terminal positivo debería mostrar un voltaje positivo.
2. Coincidencia de calibre de cable: Asegúrese de que el área de la sección transversal del cable de cobre sea suficiente para el valor de estabilidad térmica en cortocircuito. Un cable más grande siempre es más seguro.
3. Prensado de terminales: Utilice una herramienta de engarce adecuada para garantizar una conexión segura y de baja resistencia. Una conexión floja puede provocar formación de arcos y sobrecalentamiento.

Conexiones del lado de carga

Conectar correctamente el lado de carga es vital para proteger su equipo contra sobretensiones y otras fallas.

1. Adaptación de topología: Asegúrese de que el terminal negativo esté conectado correctamente al punto de conexión a tierra del sistema. La resistencia a tierra debe ser baja para garantizar una eliminación efectiva de la falla.
2. Selección de cables: Utilice cables blindados trenzados de alta calidad para minimizar la interferencia electromagnética (EMI).
3. Prensado de terminales: Utilice una herramienta hidráulica de engarce en frío para obtener una conexión robusta y sin soldadura.

Solución de problemas comunes

Incluso con una instalación perfecta, pueden surgir problemas. Saber identificarlos y abordarlos rápidamente es fundamental.

Falla	Causa	POE de emergencia	Tecnología preventiva
No tropezar	Contactos oxidados/mecanismo atascado	Corte la energía aguas arriba y monitoree con una cámara de infrarrojos.	Realice “pruebas de carrera” mensuales para verificar la precisión del mecanismo.
Falso disparo	EMI / Deriva de configuración de sobrecorriente	Utilice un osciloscopio para capturar la ondulación actual.	Instale ferritas EMI y establezca una histéresis adecuada para los ajustes de disparo.
Contacto Soldadura	Capacidad de frenado insuficiente	No intente restablecer. Reemplace el disyuntor.	Monitorear el I2t (energía de paso) valor en tiempo real.
Avería dieléctrica	Corrosión electroquímica / Condensación	Utilice un megaóhmetro para comprobar la baja resistencia de aislamiento (<5 MΩ).	Mantenga un ambiente con humedad controlada para su Panel disyuntor de CC.

Riesgos de una instalación incorrecta

Una instalación incorrecta puede provocar importantes riesgos de seguridad y daños a la propiedad. Aquí hay algunos problemas típicos:

Tipo de falla	Manifestación física	Consecuencias a nivel del sistema
Contacto de fusión	Deformación por alta temperatura en los puntos de conexión del interruptor, erosión de la barra colectora de cobre.	Fallo del equipo, interrupción del suministro eléctrico.
Riesgo de incendio	Arcos eléctricos que encienden materiales aislantes o rodean objetos combustibles.	Accidentes de incendio, daños a instalaciones
Daños por cortocircuito en el equipo	Sobretensiones anormales de corriente que dañan los componentes sensibles en el backend	Fallo del sistema de gestión de batería/inversor

Lista de verificación de mantenimiento

El mantenimiento regular es la forma más eficaz de prevenir fallos. Un enfoque escalonado garantiza la confiabilidad a largo plazo.

Inspección diaria

• Monitoreo de temperatura de contacto: Utilice una cámara infrarroja para comprobar si hay diferencias de temperatura (ΔT) que indiquen una conexión floja.
• Seguimiento de la resistencia del aislamiento: Utilice un megaóhmetro para probar la resistencia del aislamiento, especialmente en condiciones de humedad.

Mantenimiento trimestral

• Calibración del mecanismo: Pruebe la desviación del tiempo de viaje para asegurarse de que se mantenga dentro de los límites aceptables.
• Eliminación de carbono de la cámara de arco: Limpie los depósitos de carbón de la cámara de arco para mantener su eficacia de extinción.

Revisión anual

• Prueba de integridad del interruptor de vacío: Si corresponde, pruebe la integridad del vacío del interruptor.
• Resistencia mecánica acelerada: Simule años de funcionamiento para probar la confiabilidad mecánica a largo plazo del interruptor.

Conclusión

Instalación y mantenimiento adecuados de Disyuntores MCCB de CC son primordiales para la seguridad y confiabilidad en los sistemas de energía de CC. Al comprender las diferencias clave entre los disyuntores de CA y CC, seguir cuidadosamente los pasos de instalación y realizar un mantenimiento regular, puede proteger su equipo y prevenir peligros potenciales como incendios o fallas del sistema. Un bien mantenido caja de disyuntores de CC es crucial para esto. A medida que avanza la tecnología de CC, los nuevos interruptores con monitoreo remoto y administración inteligente harán que estos sistemas sean aún más confiables, pero una base sólida en una instalación y cuidado adecuados siempre será el factor más importante.
