Guía de tipos de cajas de distribución

En cualquier sistema eléctrico, el caja de distribución es el corazón y el cerebro, un componente crítico que administra y distribuye de manera segura la energía desde la fuente principal a varios circuitos. Ya sea que esté trabajando en un edificio residencial, una instalación comercial o una gran planta industrial, comprender los diferentes tipos de cajas de distribución es esencial para la seguridad, la eficiencia y la confiabilidad a largo plazo.

Como líder en soluciones eléctricas, NUOMAK se compromete a proporcionar no solo productos de alta calidad sino también el conocimiento que necesita para tomar decisiones informadas. Esta guía lo guiará a través de los tipos de cajas de distribución más comunes, sus funciones y cómo elegir la adecuada para sus necesidades específicas.

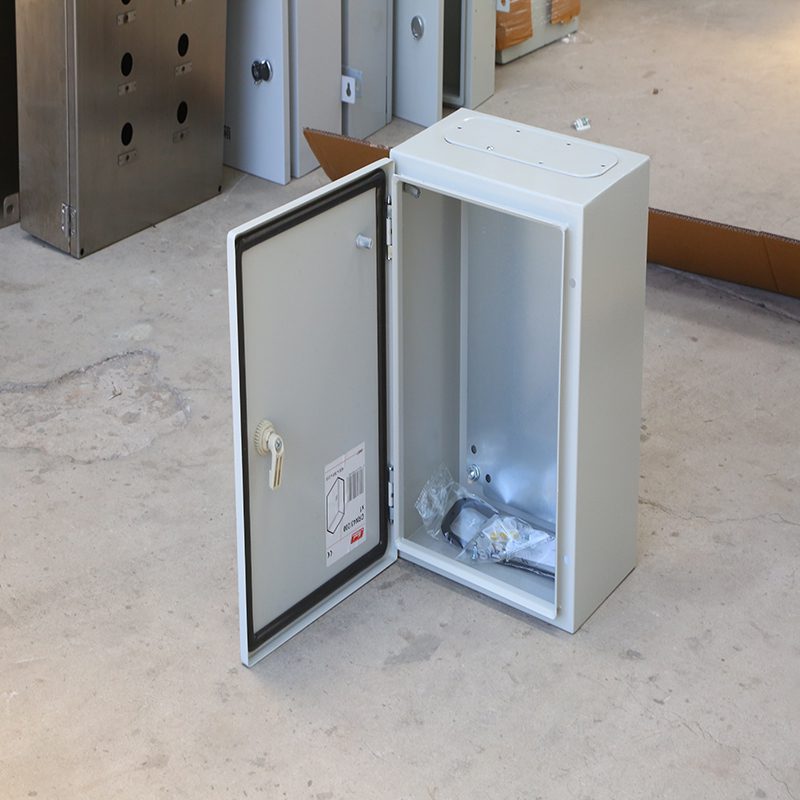

¿Qué es una caja de distribución?

En esencia, un caja de distribución, también conocido como un tablero de distribución, tablero, o caja de fusibles, es un recinto protector que alberga todos los componentes eléctricos que controlan y protegen los circuitos de un edificio. Recibe una única alimentación de energía de alto amperaje y la divide en múltiples circuitos de menor amperaje, cada uno de ellos protegido por un fusible o disyuntor. Este sistema le permite gestionar diferentes partes de su carga eléctrica de forma independiente y, lo más importante, proporciona una protección crucial contra sobrecorrientes y cortocircuitos, evitando daños al equipo y, sobre todo,Más importante aún, los incendios.

Tipos clave de cajas de distribución

Si bien todas tienen el mismo propósito fundamental, las cajas de distribución están diseñadas y categorizadas según su aplicación, tamaño y nivel de potencia que manejan.

1. Tablero de distribución principal (MDB)

El Tablero de distribución principal (MDB) Es el panel de control principal para todo un edificio o instalación. Es el primer punto de distribución de energía después de la entrada del servicio público o del transformador principal.

• Función: El MDB recibe un suministro eléctrico de alto voltaje y alto amperaje y lo distribuye a varios tableros de subdistribución (SDB) y otras cargas eléctricas importantes. Por lo general, contiene el disyuntor de entrada principal, las barras colectoras y los alimentadores de salida.
• Solicitud: Encontrará MDB en grandes edificios comerciales, fábricas industriales, complejos residenciales de gran altura y plantas de energía.
• Características clave: Los MDB están diseñados para manejar corrientes de falla muy altas y se fabrican a medida para cumplir con los requisitos específicos de un proyecto a gran escala. Suelen ser recintos grandes y de suelo.

2. Subtablero de distribución (SDB)

A Tablero de distribución secundaria (SDB) trabaja en conjunto con el BMD. Es un panel secundario que toma energía del MDB y la distribuye a áreas o zonas específicas dentro de un edificio.

• Función: Un SDB divide la energía de un alimentador principal en circuitos más pequeños para un piso, sección de un edificio o grupo de maquinaria específicos. Esto proporciona control y protección localizados.
• Solicitud: Los SDB se utilizan en diferentes pisos de un edificio de oficinas, en diferentes departamentos de una fábrica o en alas específicas de un hospital.
• Características clave: Los SDB son más pequeños que los MDB y ofrecen un control más granular, lo que facilita aislar y solucionar problemas en un área particular sin afectar a todo el sistema.

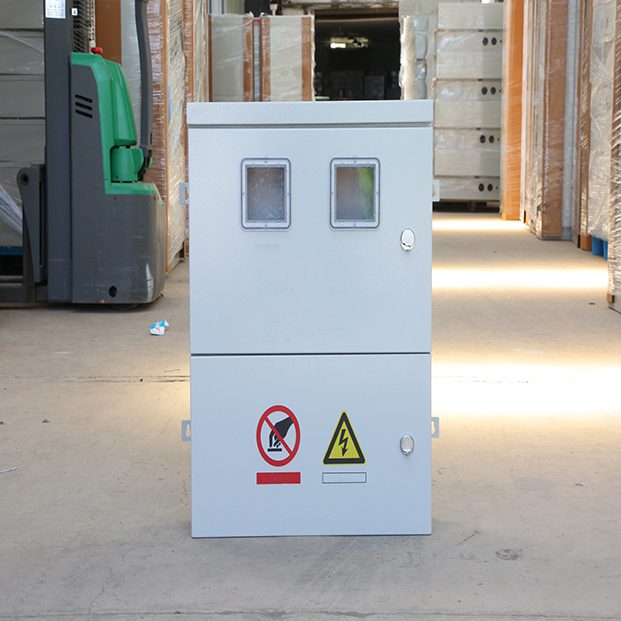

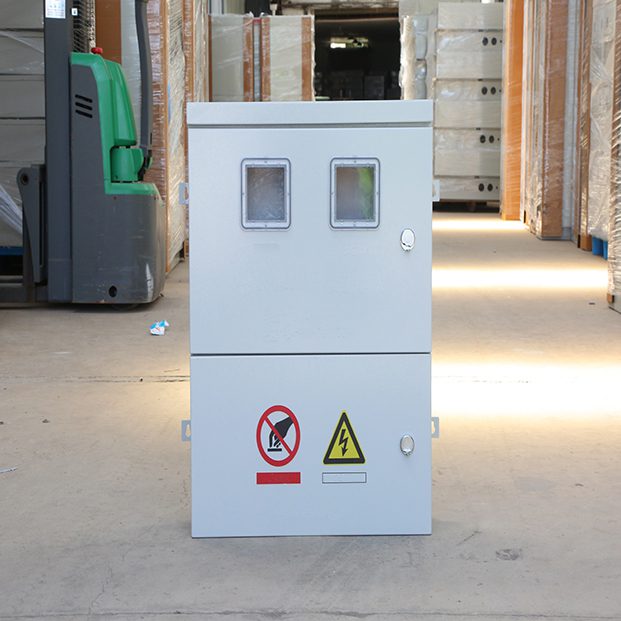

3. Panel de medidores

A Panel de medidores es exactamente lo que parece: un panel diseñado para albergar el medidor de electricidad. Es un eslabón crítico en la cadena eléctrica, ya que es donde la empresa de servicios públicos mide y registra el consumo de energía.

• Función: El panel del medidor proporciona una ubicación segura para el medidor de servicios públicos y, a menudo, incluye un disyuntor principal para desconectar la energía de toda la propiedad.
• Solicitud: Se encuentra prácticamente en todos los entornos residenciales, comerciales e industriales donde se requiere una conexión eléctrica.
• Características clave: Los paneles de medidores se construyen según estándares de servicios públicos específicos y, a menudo, son el punto de demarcación entre el equipo de la empresa de servicios públicos y el sistema eléctrico del cliente.

4. Banco de fusibles del panel

A Banco de fusibles del panel, o simplemente un caja de fusibles, es un tipo más antiguo de panel de distribución que utiliza fusibles como dispositivo de protección contra sobrecorriente.

• Función: Cuando un circuito está sobrecargado, el delgado alambre metálico dentro de un fusible se derrite y rompe el circuito. Esto evita el flujo de electricidad y protege el cableado y el equipo. Para restablecer la energía, se debe reemplazar el fusible quemado.
• Solicitud: Los bancos de fusibles son menos comunes en construcciones nuevas, pero todavía se encuentran en muchas casas antiguas y en algunas aplicaciones industriales especializadas.
• Características clave: Si bien son confiables, los bancos de fusibles no se pueden restablecer. Esto significa que debe tener fusibles de repuesto a mano y son una opción menos conveniente en comparación con los disyuntores modernos.

5. Panel unificado

A Panel unificado es un tipo modular de aparamenta o panel de distribución diseñado para aplicaciones específicas de alta potencia. A menudo se trata de una unidad autónoma premontada.

• Función: Los paneles unificados combinan varios componentes eléctricos, como disyuntores, dispositivos de medición y control, en una unidad única, compacta y lista para instalar.
• Solicitud: A menudo se utilizan en entornos industriales, centros de datos o proyectos de energía renovable (por ejemplo, granjas solares) donde el espacio es limitado y el tiempo de instalación es crítico.
• Características clave: Estos paneles ofrecen ventajas significativas en términos de velocidad de instalación y menor tamaño, ya que se ensamblan y prueban en la fábrica antes de enviarse al sitio.

6. Interruptor de transferencia

A Interruptor de transferencia es un dispositivo especializado que cambia de forma segura la carga eléctrica de un edificio de una fuente de energía a otra.

• Función: Se utiliza más comúnmente para transferir el suministro de energía de un edificio desde la red pública primaria a un generador de respaldo durante un corte de energía. Un interruptor de transferencia evita una peligrosa retroalimentación de energía a la red.
• Solicitud: Esencial para cualquier instalación que requiera un suministro de energía ininterrumpida, como hospitales, centros de datos y plantas de fabricación críticas.
• Características clave: Los interruptores de transferencia pueden ser manuales (requiriendo que un operador accione un interruptor) o automáticos (detectando un corte de energía y cambiando a la fuente de respaldo instantáneamente).

7. Unidad de Consumo

A Unidad de Consumo, también conocido como un tablero de fusibles o caja de interruptores, es la caja de distribución estándar utilizada en edificios residenciales y comerciales pequeños.

• Función: Sirve como control central de todos los circuitos eléctricos de una casa, distribuyendo energía a luces, enchufes y electrodomésticos. A diferencia de un banco de fusibles, una unidad de consumo moderna utiliza disyuntores reiniciables, lo que la hace mucho más cómoda de usar.
• Solicitud: El panel eléctrico principal en casi todos los hogares, apartamentos y oficinas pequeñas modernas.
• Características clave: Las unidades de consumo son compactas y fáciles de usar. Por lo general, incluyen un interruptor principal, una serie de disyuntores (MCB o RCBO) y, a menudo, un dispositivo de corriente residual (RCD) para mayor seguridad contra descargas eléctricas.

8. Dispositivo de distribución cerrado

Dispositivo de distribución cerrado se refiere a una categoría amplia de paneles eléctricos que albergan dispositivos de conmutación y protección (como disyuntores y fusibles) dentro de un gabinete metálico completamente cerrado.

• Función: Proporciona una ubicación central segura para controlar, proteger y aislar circuitos eléctricos, particularmente en aplicaciones de media y alta tensión. La carcasa metálica protege los componentes del medio ambiente y proporciona una capa crítica de seguridad para el personal.
• Solicitud: Las aparamentas cerradas son la piedra angular de las subestaciones de servicios públicos, las grandes instalaciones industriales y los edificios comerciales con altas demandas de energía.
• Características clave: Esta categoría se define por su diseño robusto y completamente cerrado. Se puede subclasificar aún más en tipos como aparamenta revestida de metal o encapsulada en metal, según la compartimentación interna y las características de seguridad.

Cómo elegir el tipo de caja de distribución adecuado

Elegir lo correcto caja de distribución Es una decisión crucial que afecta la seguridad, la funcionalidad y el costo de su sistema eléctrico. Estos son los factores clave a considerar:

• Solicitud: La primera y más importante pregunta es: ¿cuál es el propósito de este panel?
  • Residencial o pequeño comercial: A Unidad de Consumo es la opción estándar.
  • Grandes comerciales o industriales: Necesitará un sistema por niveles con un Tablero de distribución principal (MDB) alimentando multiples Sub-tableros de distribución (SDB).
  • Generación de energía o infraestructura crítica: Dispositivo de distribución cerrado y Interruptores de transferencia son esenciales para el control y la confiabilidad.
• Clasificaciones de voltaje y corriente: Asegúrese siempre de que la caja de distribución esté clasificada para el voltaje y el amperaje de su sistema eléctrico. Esto incluye el suministro principal de entrada y los circuitos de salida.
• Características de seguridad: Busque paneles que incluyan características de seguridad modernas como dispositivos de corriente residual (RCD) o interruptores de circuito por falla de arco (AFCI). Nuestro NUOMAK Los productos están diseñados teniendo en cuenta los últimos estándares de seguridad para proteger tanto su equipo como a su personal.
• Espacio e Instalación: Considere el espacio físico disponible. Un compacto Panel unificado podría ser una mejor opción para espacios reducidos, mientras que un MDB más grande requerirá una sala eléctrica dedicada.
• Expansión futura: Es aconsejable elegir una caja de distribución con ranuras adicionales o capacidad adicional para adaptarse a necesidades futuras, como agregar nuevos equipos o circuitos.

Conclusión

Comprender el diverso mundo de cajas de distribución es el primer paso hacia la construcción de un sistema eléctrico seguro, eficiente y confiable. De lo robusto BMD de plantas industriales al compacto Unidades de consumo De nuestros hogares, cada tipo juega un papel vital en nuestro mundo moderno.

En NUOMAK, ofrecemos una amplia gama de cajas de distribución y paneles para cada aplicación, diseñados y fabricados con los más altos estándares de calidad y seguridad. Estamos aquí para ayudarlo a seleccionar la solución perfecta para su proyecto, garantizando una distribución de energía perfecta en los años venideros.

Preguntas frecuentes

¿Cuál es la principal diferencia entre una caja de fusibles y un panel de disyuntores?

Una caja de fusibles utiliza fusibles de un solo uso que se funden para romper un circuito y requieren reemplazo. Un panel de disyuntores moderno (unidad de consumo) utiliza disyuntores reiniciables que puede restablecer simplemente con un interruptor.

 ¿Cuál es el propósito de un RCD en una unidad de consumo?

Un RCD (dispositivo de corriente residual) es un dispositivo de seguridad que salva vidas y detecta un pequeño desequilibrio en la corriente eléctrica, lo que puede ser una señal temprana de una falla a tierra o una descarga eléctrica. Corta rápidamente la energía para evitar lesiones graves.

¿Por qué es tan importante un interruptor de transferencia para instalaciones críticas?

Un interruptor de transferencia es crucial para garantizar la continuidad de la energía. Cambia de forma segura y automática la fuente de energía de la red pública principal a un generador de respaldo cuando ocurre un corte, evitando cualquier tiempo de inactividad en los sistemas críticos.

¿Puedo instalar una caja de distribución yo mismo?

Se recomienda encarecidamente que un electricista certificado y con licencia se encargue de la instalación de cualquier caja de distribución. El trabajo eléctrico es peligroso y una instalación inadecuada puede provocar graves riesgos de seguridad.
