Zašto je korištenje AC prekidača u istosmjernom sustavu opasna pogreška

U svijetu elektrotehnike sigurnost i pouzdanost su najvažniji. Bilo da ste iskusni profesionalac ili DIY entuzijast, razumijevanje nijansi električnih komponenti je ključno. Jedna od najčešćih točaka zabune i potencijalno kobna pogreška je pogrešna uporaba prekidača. Konkretno, korištenjem AC prekidač u lijevanom kućištu (MCCB) u istosmjernoj struji (DC) sustav.

Na NUOMAK, predani smo ne samo pružanju visokokvalitetnih električnih rješenja, već i osnaživanju naših kupaca znanjem za donošenje sigurnih i učinkovitih izbora. Ovaj će post na blogu pojasniti temeljne razlike između AC i DC krugova, objasniti zašto AC MCCB neće uspjeti u istosmjernom sustavu i detaljno opisati ključne značajke dizajna koje ih razlikuju.

Temeljna razlika: AC naspram DC

Osnovna razlika između izmjenične struje (AC) i istosmjerna struja (DC) leži u smjeru električnog toka.

• AC električna energija stalno mijenja smjer, oscilirajući naprijed-natrag na određenoj frekvenciji (npr. 50 ili 60 Hz). Ovo periodično preokretanje struje ključna je karakteristika koju AC prekidači iskorištavaju za prekid kvara.
• DC elektricitet, s druge strane, teče samo u jednom smjeru. Ovaj stalan, jednosmjeran tok predstavlja jedinstveni izazov kada pokušavate prekinuti strujni krug, posebno u uvjetima kvara.

Zašto AC prekidači kvare u istosmjernim sustavima

Primarna funkcija prekidača je sigurno i brzo prekinuti protok struje tijekom kvara (kao što je kratki spoj ili preopterećenje). Mehanizam za postizanje ovoga je ono gdje leži kritična razlika.

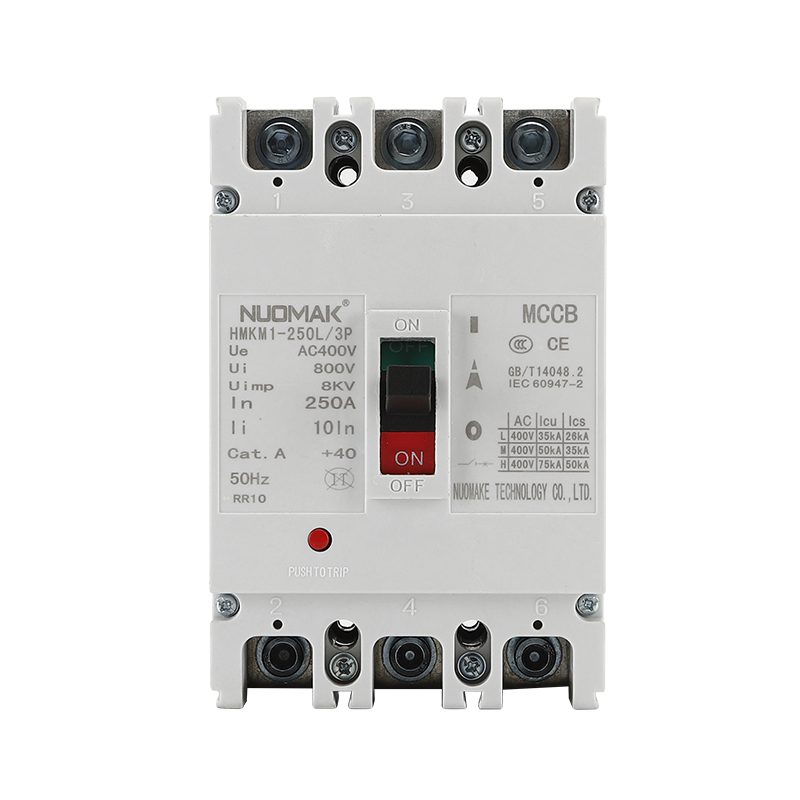

An AC MCCB je dizajniran da prekine struju na svom nulta točka. Budući da AC valni oblik prirodno prelazi nulu više puta u sekundi, komora za gašenje luka prekidača može lako ugasiti luk koji nastaje kada se kontakti otvore. To čini prekidanje strujnog kruga relativno jednostavnim.

U istosmjernom sustavu ne postoji prirodna točka prijelaza nule. Kada izmjenični prekidač pokuša otvoriti istosmjerni strujni krug u uvjetima kvara, između otvarajućih kontakata stvara se snažan, kontinuirani električni luk. Ovaj luk se ne gasi sam od sebe. Umjesto toga, može se održati, uzrokujući ekstremnu toplinu, topljenje unutarnjih komponenti prekidača i potencijalno dovesti do eksplozije ili požara.

Ključne razlike u dizajnu: AC MCCB naspram DC MCCB

Kako bi se prevladao izazov gašenja neprekidnog istosmjernog luka, istosmjerni prekidači strujnog kruga projektirani su sa specifičnim značajkama koje nedostaju AC prekidaču.

Komore za gašenje luka

DC prekidači imaju veće, robusnije lučne otvore i komore za gašenje luka. Oni su često opremljeni snažnim magnetske zavojnice za izduvavanje koji stvaraju jako magnetsko polje. Ovo polje se izdužuje i gura luk dalje od kontakata, tjerajući ga u otvor za luk gdje se može učinkovitije ohladiti i ugasiti. AC prekidači imaju manje sofisticirane sustave za gašenje luka jer ne moraju imati posla s kontinuiranim lukom.

Kontaktni materijal i zračni raspor

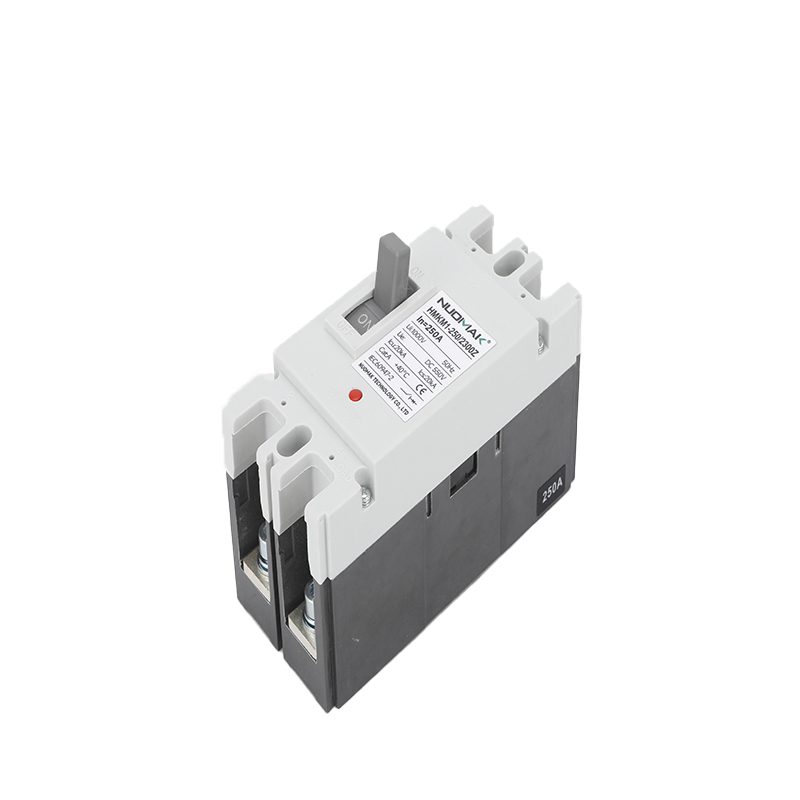

Kontakti unutar a DC MCCB izrađeni su od materijala posebno odabranih zbog svoje sposobnosti da izdrže visoke temperature i eroziju uzrokovanu upornim električnim lukom. Fizički razmak između kontakata također je obično veći u DC prekidaču kako bi se spriječilo ponovno paljenje luka nakon što su kontakti otvoreni.

Osjetljivost na polaritet

Mnogi DC prekidači su osjetljiv na polaritet i mora biti instaliran s ispravnim polaritetom (pozitivni i negativni spojevi). Ovo je ključno za ispravan rad magnetskih zavojnica za ispuhivanje, budući da smjer magnetskog polja ovisi o protoku struje. AC prekidač je nepolariziran.

Posljedice pogrešnog ponašanja

Zanemarivanje ovih razlika u dizajnu i korištenje AC prekidača u istosmjernoj primjeni može dovesti do katastrofalnih posljedica:

• Kvar prekidača i požar: Kao što je gore opisano, prekidač neće uspjeti prekinuti kvar, što dovodi do unutarnjeg oštećenja, pregrijavanja i visokog rizika od električnog požara.
• Oštećenje opreme: Trajna struja kvara nastavit će teći, uzrokujući ozbiljna oštećenja vaše skupe opreme, od solarnih panela i baterija do motora i upravljačkih sustava.
• Sigurnosne opasnosti: Rizik od eksplozije, požara ili strujnog udara za osoblje je značajan. Neuspjeli razbijač nije samo financijski gubitak; to je sigurnosna opasnost opasna po život.

Kako odabrati pravi MCCB za svoju primjenu

Odabir ispravnog MCCB kritičan je korak u osiguravanju sigurnosti i dugovječnosti vašeg električnog sustava. Evo jednostavnog popisa za provjeru koji će vas voditi:

1. Odredite vrstu sustava: Je li vaša aplikacija AC ili DC? Ovo je najvažniji prvi korak. Uobičajene primjene istosmjerne struje uključuju sustave solarne energije, skladištenje baterija, telekomunikacije i stanice za punjenje električnih vozila.
2. Odredite napon i struju: Provjerite odgovaraju li napon i struja MCCB-a vašem sustavu. Razbijač ocijenjen za DC 500V ne može se koristiti u AC 480V sustav, i obrnuto. Potražite oznaku “VDC” ili “VAC”.
3. Provjerite prekidni kapacitet (Icu/Ics): Prekidni kapacitet prekidača mora biti veći od maksimalne potencijalne struje kratkog spoja vašeg sustava.
4. Potvrdite polaritet (za DC): Ako koristite DC prekidač, provjerite je li osjetljiv na polaritet i instalirajte ga u skladu s tim.

Zaključak

Prekidači strujnog kruga tihi su čuvari naših električnih sustava. Iako mogu izgledati slično izvana, unutarnji inženjering an AC MCCB bitno se razlikuje od a DC MCCB. Odabir pravog prekidača nije stvar želje, već sigurnosti i sukladnosti.
