Kako spojiti DC prekidač

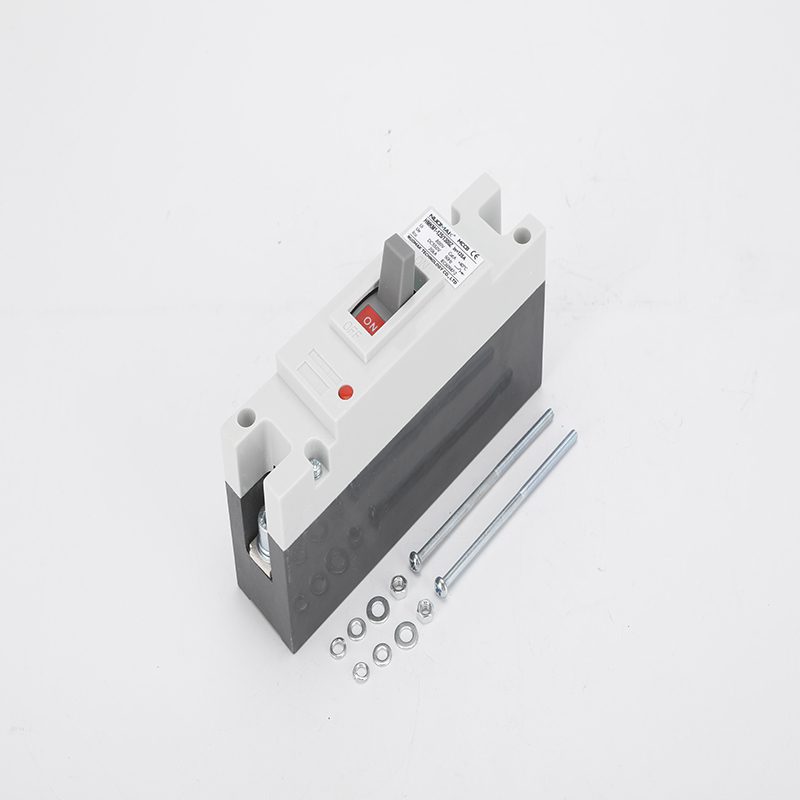

Kako istosmjerna struja postaje sve prisutnija u aplikacijama poput fotonapona, električnih vozila i pohrane energije, zaštita ovih sustava ključna je za sigurnost i pouzdanost. A DC osigurač u obliku kućišta (MCCB) je bitna komponenta, ali je njegova pravilna instalacija ključna. Za razliku od krugova izmjenične struje, krugove istosmjerne struje je teže zaštititi zbog kontinuirane prirode struje, što čini gašenje električnog luka mnogo težim. A mccb prekidač je okosnica ovih sigurnosnih sustava.

Ovaj vodič pruža detaljan pregled kako ispravno instalirati, otkloniti probleme i održavati a mccb za istosmjernu primjenu kako biste osigurali sigurnost i dugovječnost vašeg sustava.

Ključne razlike između AC i DC prekidača

Odabir pravog prekidača za vaš sustav prvi je korak. Iako i izmjenični i istosmjerni prekidači služe istoj osnovnoj svrsi zaštite strujnih krugova od prekomjerne struje, njihov dizajn i rad značajno se razlikuju zbog prirode struje kojom rukuju.

Tip	Karakteristike struje	Poteškoće u gašenju luka	Sigurnosni rizik
AC prekidač	Struja povremeno fluktuira	Lakše gašenje	Relativno nizak
DC prekidač	Kontinuirana struja bez prekida	Teško se gasi	Viša, zahtijeva poseban dizajn

Budući da je istosmjerna struja kontinuirana, istosmjerni luk nema točku “prelaska nule” koja bi mu pomogla da se prirodno ugasi. Ovo znači DC MCCB prekidači mora biti posebno dizajniran sa mogućnosti gašenja luka za brz i siguran prekid strujnog kruga. Korištenje AC prekidača u istosmjernom sustavu može biti izuzetno opasno i dovesti do oštećenja opreme ili požara.

Priprema prije instalacije

Pravilna priprema je ključ sigurne instalacije. Prije nego počnete, prikupite pravi alat i osobnu zaštitnu opremu.

Neophodni alati i oprema

Kategorija alata	Osnovni alat	Opis funkcije	Upozorenje o odabiru
Alati za testiranje	Multimetar (DC raspon)	Provjerava status nultog napona kruga	AC multimetri može dati netočna očitanja pri ispitivanju istosmjernih krugova.
	Ispitivač izolacijskog otpora	Ispituje čvrstoću izolacije kabela (≥10 MΩ)	Čimbenici okoliša poput vlage mogu utjecati na rezultate.
Alati za instalaciju	Moment ključ (raspon 0,5–25 N·m)	Osigurava preciznu kontrolu nad pritiskom na terminalu	Pretjerano zatezanje može uzrokovati deformaciju navoja.
	Infracrvena termografska kamera	Prethodne provjere za moguće pregrijavanje na kontaktnim točkama	Oslanjanje na taktilne provjere može promašiti skrivene opasnosti.
Zaštitna oprema	1000V izolacijske rukavice	Štiti od prodora DC luka	Standardne AC rukavice možda nisu ocijenjene za DC sustave.

Vodič za instalaciju korak po korak

Ispravna instalacija a dc mccb uključuje brižljivo obraćanje pažnje na detalje i na strani napajanja i na strani opterećenja.

Specifikacije krajnjeg ožičenja napajanja

Ožičenje na kraju napajanja izravno utječe na učinkovitost zaštite prekidača. Pažljivo slijedite ove korake:

1. Provjera polariteta: Multimetrom provjerite pozitivne i negativne priključke. Crvena sonda na pozitivnom terminalu trebala bi pokazivati ​​pozitivan napon.
2. Usklađivanje promjera žice: Provjerite je li površina poprečnog presjeka bakrenog kabela dovoljna za vrijednost toplinske stabilnosti kratkog spoja. Veća žica uvijek je sigurnija.
3. Stezaljke: Koristite odgovarajući alat za stezanje kako biste osigurali siguran spoj niskog otpora. Labav spoj može uzrokovati iskrenje i pregrijavanje.

Priključci na strani opterećenja

Ispravno spajanje strane opterećenja ključno je za zaštitu vaše opreme od prenapona i drugih kvarova.

1. Prilagodba topologije: Provjerite je li negativni terminal ispravno spojen na točku uzemljenja sustava. Otpor uzemljenja trebao bi biti nizak kako bi se osiguralo učinkovito uklanjanje kvara.
2. Odabir kabela: Koristite visokokvalitetne upletene, oklopljene kabele kako biste smanjili elektromagnetske smetnje (EMI).
3. Stezaljke: Koristite hidraulički alat za hladno stezanje za robustan, nelemljen spoj.

Rješavanje uobičajenih problema

Čak i uz savršenu instalaciju, mogu se pojaviti problemi. Važno je znati kako ih brzo prepoznati i riješiti.

Greška	Uzrok	SOP za hitne slučajeve	Preventivna tehnika
Neuspjeh putovanja	Oksidirani kontakti / zaglavljeni mehanizam	Prekinite uzvodno napajanje i nadzirite infracrvenom kamerom.	Obavite mjesečne “testove hoda” kako biste provjerili preciznost mehanizma.
Lažno okidanje	EMI / pomicanje postavke prekomjerne struje	Upotrijebite osciloskop za snimanje valovitosti struje.	Ugradite EMI ferite i postavite odgovarajuću histerezu za postavke okidanja.
Kontaktno zavarivanje	Nedovoljna prekidna sposobnost	Ne pokušavajte resetirati. Zamijenite prekidač.	Pratite I2t (propuštena energija) vrijednost u stvarnom vremenu.
Dielektrični proboj	Elektrokemijska korozija / kondenzacija	Upotrijebite megaommetar za ispitivanje niskog otpora izolacije (<5 MΩ).	Održavajte okruženje s kontroliranom vlagom Ploča DC prekidača.

Rizici neispravne instalacije

Nepravilna instalacija može dovesti do značajnih sigurnosnih opasnosti i materijalne štete. Evo nekoliko tipičnih problema:

Vrsta kvara	Fizička manifestacija	Posljedice na razini sustava
Kontaktirajte Melting	Visokotemperaturna deformacija na spojnim mjestima prekidača, erozija bakrene sabirnice	Kvar opreme, prekid napajanja
Opasnost od požara	Električni luk koji zapaljuje izolacijske materijale ili okolne zapaljive predmete	Vatrene nesreće, oštećenja objekata
Oštećenje opreme uslijed kratkog spoja	Abnormalni udari struje oštećuju osjetljive komponente na pozadini	Kvar sustava upravljanja pretvaračem/baterijom

Kontrolni popis održavanja

Redovito održavanje je najučinkovitiji način za sprječavanje kvarova. Višeslojni pristup osigurava dugoročnu pouzdanost.

Dnevni pregled

• Praćenje kontaktne temperature: Koristite infracrvenu kameru za provjeru temperaturnih razlika (ΔT) koje ukazuju na labavu vezu.
• Praćenje izolacijskog otpora: Koristite megaommetar za ispitivanje izolacijskog otpora, posebno u vlažnim uvjetima.

Tromjesečno održavanje

• Kalibracija mehanizma: Testirajte odstupanje vremena putovanja kako biste bili sigurni da ostaje unutar prihvatljivih granica.
• Uklanjanje ugljika u lučnoj komori: Očistite sve naslage ugljika iz komore luka kako biste održali njegovu učinkovitost gašenja.

Godišnji remont

• Ispitivanje integriteta vakuumskog prekidača: Ako je primjenjivo, ispitajte cjelovitost vakuuma prekidača.
• Ubrzana mehanička izdržljivost: Simulirajte godine rada kako biste testirali dugoročnu mehaničku pouzdanost prekidača.

Zaključak

Pravilna ugradnja i održavanje DC MCCB prekidači najvažniji su za sigurnost i pouzdanost u sustavima istosmjerne struje. Razumijevanjem ključnih razlika između AC i DC prekidača, pažljivim praćenjem koraka instalacije i obavljanjem redovitog održavanja, možete zaštititi svoju opremu i spriječiti potencijalne opasnosti poput požara ili kvara sustava. Dobro održavan istosmjerna kutija prekidača je ključno za ovo. Kako DC tehnologija napreduje, novi prekidači s daljinskim nadzorom i pametnim upravljanjem učinit će ove sustave još pouzdanijim, ali čvrsta osnova u pravilnoj instalaciji i održavanju uvijek će biti najvažniji čimbenik.
