Vodič za vrste razdjelnih kutija

U svakom električnom sustavu, razvodna kutija je srce i mozak, kritična komponenta koja sigurno upravlja i distribuira struju od glavnog izvora do raznih krugova. Bilo da radite na stambenoj zgradi, komercijalnom objektu ili velikom industrijskom postrojenju, razumijevanje različitih vrsta razvodnih kutija ključno je za sigurnost, učinkovitost i dugoročnu pouzdanost.

Kao lider u električnim rješenjima, NUOMAK je predan pružanju ne samo visokokvalitetnih proizvoda već i znanja koje vam je potrebno za donošenje informiranih odluka. Ovaj će vas vodič provesti kroz najčešće tipove razvodnih kutija, njihove funkcije i kako odabrati pravu za svoje specifične potrebe.

Što je razvodna kutija?

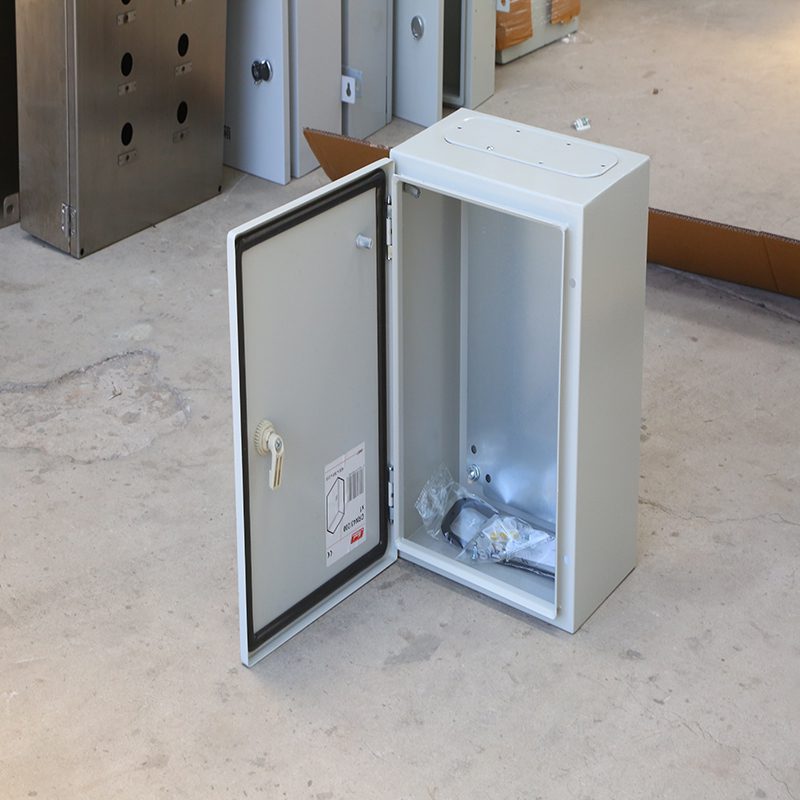

U svojoj srži, a razvodna kutija, također poznat kao a razvodna ploča, panel ploča, ili kutija s osiguračima, je zaštitno kućište u kojem se nalaze sve električne komponente koje kontroliraju i štite krugove u zgradi. Prima jednokratno napajanje s visokom amperažom i dijeli ga na više strujnih krugova niže amperaže, od kojih je svaki zaštićen osiguračem ili prekidačem. Ovaj sustav vam omogućuje da neovisno upravljate različitim dijelovima vašeg električnog opterećenja i, što je najvažnije, pruža ključnu zaštitu od prekomjernih struja i kratkih spojeva, sprječavajući oštećenje opreme i, najvišešto je najvažnije, požari.

Ključne vrste razdjelnih kutija

Dok sve služe istoj temeljnoj svrsi, razvodne kutije dizajnirane su i kategorizirane na temelju njihove primjene, veličine i razine snage kojom upravljaju.

1. Glavna razdjelna ploča (MDB)

The Glavna razdjelna ploča (MDB) je primarna kontrolna ploča za cijelu zgradu ili objekt. To je prva točka distribucije električne energije nakon ulaza komunalnih usluga ili glavnog transformatora.

• Funkcija: MDB prima visokonaponsko električno napajanje visoke struje i distribuira ga na nekoliko podrazvodnih ploča (SDB) i drugih velikih električnih potrošača. Obično sadrži glavni dolazni prekidač, sabirnice i odlazne vodove.
• Primjena: Naći ćete MDB u velikim komercijalnim zgradama, industrijskim tvornicama, visokim stambenim kompleksima i elektranama.
• Ključne karakteristike: MDB-ovi su dizajnirani za rukovanje vrlo visokim strujama kvara i prilagođeni su za ispunjavanje specifičnih zahtjeva velikih projekata. Često su to velika kućišta koja stoje na podu.

2. Podrazvodna ploča (SDB)

A Podrazvodna ploča (SDB) radi u tandemu s MDB-om. To je sekundarna ploča koja uzima snagu iz MDB-a i dalje je distribuira u određena područja ili zone unutar zgrade.

• Funkcija: SDB rastavlja snagu iz glavnog napajanja u manje krugove za određeni kat, dio zgrade ili grupu strojeva. To omogućuje lokaliziranu kontrolu i zaštitu.
• Primjena: SDB se koriste na različitim katovima poslovne zgrade, u različitim odjelima tvornice ili u određenim bolničkim odjelima.
• Ključne karakteristike: SDB-ovi su manji od MDB-ova i nude detaljniju kontrolu, što olakšava izolaciju i rješavanje problema u određenom području bez utjecaja na cijeli sustav.

3. Mjerna ploča

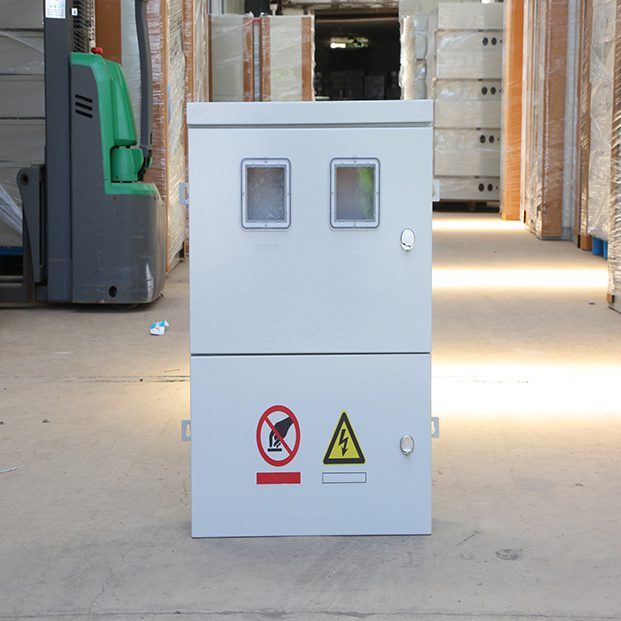

A Mjerna ploča je točno ono što zvuči - ploča dizajnirana za smještaj mjerača električne energije. To je ključna karika u elektroenergetskom lancu jer tamo komunalno poduzeće mjeri i bilježi potrošnju energije.

• Funkcija: Mjerna ploča pruža sigurnu i zaštićenu lokaciju za uslužno brojilo i često uključuje glavni prekidač za isključivanje struje cijelom posjedu.
• Primjena: Nalazi se u gotovo svim stambenim, poslovnim i industrijskim okruženjima gdje je potreban priključak za napajanje.
• Ključne karakteristike: Mjerne ploče izrađene su u skladu s određenim komunalnim standardima i često su točka razgraničenja između opreme komunalnog poduzeća i električnog sustava korisnika.

4. Banka osigurača ploče

A Banka osigurača ploče, ili jednostavno a kutija s osiguračima, je starija vrsta razdjelne ploče koja koristi osigurače kao uređaj za zaštitu od prekomjerne struje.

• Funkcija: Kada je krug preopterećen, tanka metalna žica unutar osigurača se topi i prekida krug. To sprječava protok električne energije i štiti ožičenje i opremu. Za ponovno uspostavljanje napajanja potrebno je zamijeniti pregorjeli osigurač.
• Primjena: Osigurači su manje uobičajeni u novogradnji, ali se još uvijek nalaze u mnogim starijim kućama i nekim specijaliziranim industrijskim primjenama.
• Ključne karakteristike: Iako su pouzdani, osigurači se ne mogu ponovno postaviti. To znači da rezervne osigurače morate imati pri ruci i oni su manje prikladna opcija u usporedbi s modernim prekidačima.

5. Jedinstvena ploča

A Ujedinjena ploča je modularni tip rasklopnog ili razdjelnog panela dizajniranog za specifične primjene velike snage. Često je to unaprijed sastavljena, samostalna jedinica.

• Funkcija: Unitizirane ploče kombiniraju različite električne komponente—kao što su prekidači, mjerni i kontrolni uređaji—u jednu, kompaktnu jedinicu spremnu za instalaciju.
• Primjena: Često se koriste u industrijskim okruženjima, podatkovnim centrima ili projektima obnovljive energije (npr. solarne farme) gdje je prostor ograničen, a vrijeme instalacije kritično.
• Ključne karakteristike: Ovi paneli nude značajne prednosti u smislu brzine postavljanja i manjeg otiska, budući da se sastavljaju i testiraju u tvornici prije nego što se isporuče na gradilište.

6. Prijenosna sklopka

A Prijenosna sklopka je specijalizirani uređaj koji sigurno prebacuje električno opterećenje zgrade s jednog izvora napajanja na drugi.

• Funkcija: Najčešće se koristi za prijenos napajanja zgrade s primarne komunalne mreže na pomoćni generator tijekom nestanka struje. Prijenosna sklopka sprječava opasno vraćanje struje u mrežu.
• Primjena: Neophodan za sve objekte koji zahtijevaju neprekinuto napajanje, poput bolnica, podatkovnih centara i kritičnih proizvodnih pogona.
• Ključne karakteristike: Prijenosni prekidači mogu biti ručni (zahtijevaju od operatera da okrene prekidač) ili automatski (otkrivanje nestanka struje i trenutno prebacivanje na rezervni izvor).

7. Potrošačka jedinica

A Potrošačka jedinica, također poznat kao a ploča s osiguračima ili kutija za razbijanje, je standardna razvodna kutija koja se koristi u stambenim i malim poslovnim zgradama.

• Funkcija: Služi kao središnja kontrola za sve električne krugove u kući, distribuirajući snagu svjetlima, utičnicama i uređajima. Za razliku od sklopa osigurača, moderna potrošačka jedinica koristi prekidače strujnog kruga koji se mogu ponovno postaviti, što ga čini mnogo praktičnijim za korištenje.
• Primjena: Primarna električna ploča u gotovo svakom modernom domu, stanu i malom uredu.
• Ključne karakteristike: Potrošačke jedinice su kompaktne i jednostavne za korištenje. Obično uključuju glavnu sklopku, niz prekidača strujnog kruga (MCB ili RCBO) i često uređaj za zaostalu struju (RCD) za povećanu sigurnost od strujnih udara.

8. Zatvoreni sklopni uređaj

Zatvoreni sklopni uređaj odnosi se na široku kategoriju električnih ploča koje sadrže sklopne i zaštitne uređaje (kao što su prekidači i osigurači) unutar potpuno zatvorenog metalnog ormarića.

• Funkcija: Omogućuje sigurno središnje mjesto za kontrolu, zaštitu i izolaciju električnih krugova, posebno u primjenama srednjeg i visokog napona. Metalno kućište štiti komponente od utjecaja okoline i pruža kritičan sloj sigurnosti za osoblje.
• Primjena: Zatvoreni rasklopni uređaj kamen je temeljac podstanica, velikih industrijskih objekata i poslovnih zgrada s visokim zahtjevima za napajanje.
• Ključne karakteristike: Ova kategorija definirana je robusnim, potpuno zatvorenim dizajnom. Može se dalje podklasificirati u tipove kao što su metalno obloženi ili metalom zatvoreni sklopni uređaji, ovisno o unutarnjoj podijeljenosti i sigurnosnim značajkama.

Kako odabrati pravu vrstu razdjelne kutije

Odabir ispravnog razvodna kutija ključna je odluka koja utječe na sigurnost, funkcionalnost i cijenu vašeg električnog sustava. Evo ključnih čimbenika koje treba uzeti u obzir:

• Primjena: Prvo i najvažnije pitanje je: koja je svrha ove ploče?
  • Stambeni ili mali poslovni prostor: A Potrošačka jedinica je standardni izbor.
  • Velike komercijalne ili industrijske: Trebat će vam višeslojni sustav s a Glavna razdjelna ploča (MDB) višestruko hranjenje Podrazvodne ploče (SDB).
  • Proizvodnja električne energije ili kritična infrastruktura: Zatvoreni sklopni uređaj i Prijenosni prekidači neophodni su za kontrolu i pouzdanost.
• Ocjene napona i struje: Uvijek provjerite je li razvodna kutija ocijenjena za napon i amperažu vašeg električnog sustava. Ovo uključuje glavno dolazno napajanje kao i odlazne krugove.
• Sigurnosne značajke: Potražite panele koji uključuju moderne sigurnosne značajke kao što su uređaji za zaostalu struju (RCD) ili prekidači strujnog kruga pri kvaru luka (AFCI). Naše NUOMAK proizvodi su dizajnirani imajući na umu najnovije sigurnosne standarde kako bi zaštitili i vašu opremu i vaše osoblje.
• Prostor i instalacija: Uzmite u obzir raspoloživi fizički prostor. Kompaktan Ujedinjena ploča mogao bi biti bolji izbor za uske prostore, dok će veći MDB zahtijevati namjensku električnu sobu.
• Buduća ekspanzija: Mudro je odabrati razvodnu kutiju s rezervnim utorima ili dodatnim kapacitetom za prilagođavanje budućim potrebama, kao što je dodavanje nove opreme ili krugova.

Zaključak

Razumijevanje raznolikog svijeta razvodne kutije je prvi korak prema izgradnji sigurnog, učinkovitog i pouzdanog električnog sustava. Od robusnog MDB-ovi industrijskih postrojenja do kompaktnih Potrošačke jedinice naših domova, svaka vrsta igra vitalnu ulogu u našem modernom svijetu.

Na NUOMAK, nudimo širok izbor razvodne kutije i ploče za svaku primjenu, dizajnirane i proizvedene prema najvišim standardima kvalitete i sigurnosti. Ovdje smo da vam pomognemo odabrati savršeno rješenje za vaš projekt, osiguravajući besprijekornu distribuciju energije u godinama koje dolaze.

FAQ

Koja je glavna razlika između kutije s osiguračima i ploče prekidača?

Kutija s osiguračima koristi osigurače za jednokratnu upotrebu koji se tope kako bi prekinuli strujni krug i zahtijevaju zamjenu. Moderna ploča prekidača (potrošačka jedinica) koristi prekidače koji se mogu poništiti i koje možete jednostavno poništiti prekidačem.

 Koja je svrha RCD-a u potrošačkoj jedinici?

RCD (Residual Current Device) je sigurnosni uređaj za spašavanje života koji otkriva malu neravnotežu u električnoj struji, što može biti rani znak kvara na zemlji ili strujnog udara. Brzo isključuje struju kako bi spriječio ozbiljne ozljede.

Zašto je prijenosni prekidač toliko važan za kritične objekte?

Prijenosna sklopka ključna je za osiguranje kontinuiteta napajanja. On sigurno i automatski prebacuje izvor napajanja s glavne komunalne mreže na pomoćni generator kada dođe do prekida, sprječavajući bilo kakav prekid rada kritičnih sustava.

Mogu li sam instalirati razvodnu kutiju?

Strogo se preporučuje da instalaciju bilo koje razvodne kutije obavi certificirani i ovlašteni električar. Električni radovi su opasni, a nepravilna instalacija može dovesti do ozbiljnih sigurnosnih opasnosti.
