Razlika između McB i MCCB

Kada se radi o zaštiti električnih krugova, obično se koriste dva uređaja: Minijaturni prekidači (MCB) i Prekidači s lijevanim kućištem (MCCB). Iako oba obavljaju sličnu funkciju, razumijevanje njihovih razlika ključno je za osiguranje sigurnosti i učinkovitosti vašeg električnog sustava.

Kao vodeći dobavljač visokokvalitetnih električnih komponenti, NUOMAK je ovdje da vam pomogne da se snađete u ovim izborima. Ovaj vodič će vas provesti kroz ono što su MCB i MCCB, njihove ključne razlike i kako odabrati pravi za svoje potrebe.

Što je MCB?

An MCB, ili Minijaturni prekidač, je elektromehanički uređaj dizajniran za zaštitu niskonaponskog električnog kruga od oštećenja uzrokovanih preopterećenjem ili kratkim spojem. Automatski isključuje strujni krug kada otkrije prekomjernu struju.

MCB se obično koriste u stambenim i malim komercijalnim aplikacijama, štiteći kućanske aparate i krugove rasvjete. Namijenjeni su za niske struje, obično do 100 ampera.

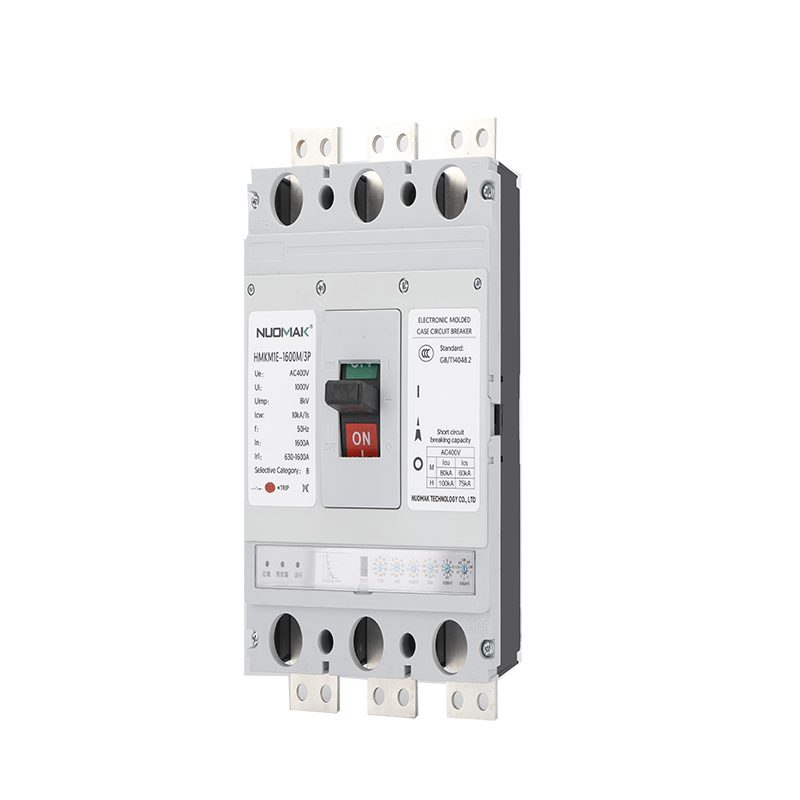

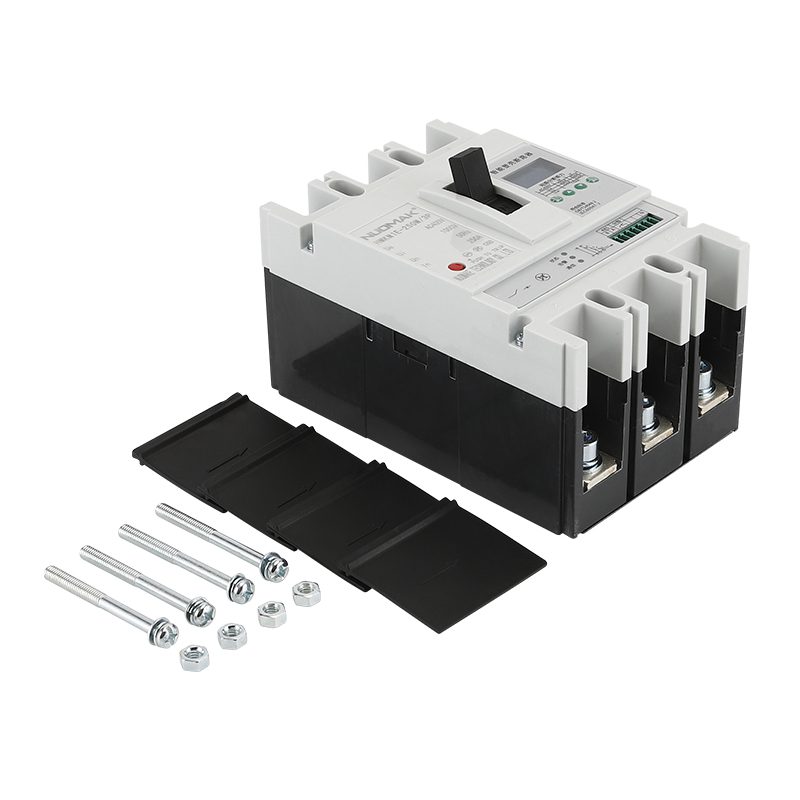

Što je MCCB?

An MCCB, ili Prekidač strujnog kruga u lijevanom kućištu, je zaštitni uređaj koji se koristi za zaštitu električnih krugova od prekomjerne struje, kratkih spojeva i uzemljenja. Za razliku od MCB, MCCB imaju veću nazivnu struju i robusniji dizajn, što ih čini prikladnima za veće električne sustave.

MCCB se nalaze u industrijskim, komercijalnim i velikim stambenim okruženjima. Mogu se nositi sa širim rasponom struja, od samo 10 ampera do čak 2500 ampera.

MCB protiv MCCB: Glavne razlike

Iako su oba uređaja dizajnirana za zaštitu krugova, njihove razlike leže u njihovom dizajnu, izvedbi i primjeni.

4-1. Dizajn

• MCB: Izrađen od standardiziranog, kompaktnog i nepodesivog oblikovanog kućišta. Dostupni su u fiksnim strujama.
• MCCB: Smješten u puno većem, čvršćem i prilagodljivom oblikovanom kućištu. Postavka struje okidanja često je podesiva, pružajući veću fleksibilnost.

4-2. Trenutna ocjena

• MCB: Obično dostupno s trenutnom ocjenom do 100 ampera.
• MCCB: Može podnijeti mnogo veći raspon, od 10 ampera do 2500 ampera.

4-3. Prekidna sposobnost

Isključna sposobnost je najveća struja koju prekidač može sigurno prekinuti bez oštećenja.

• MCB: Ima manju prekidnu sposobnost, obično do 10 kA.
• MCCB: Ima značajno veću prekidnu sposobnost, u rasponu od 10 kA do 200 kA, što ga čini prikladnim za aplikacije s visokim razinama struje kvara.

4-4. Zaštitni mehanizam

• MCB: Pruža zaštitu od toplinskog preopterećenja (pomoću bimetalne trake) i kratkih spojeva (pomoću elektromagnetske zavojnice). Ove postavke je odredio proizvođač.
• MCCB: Nudi napredniju i često podesivu zaštitu. Koristi toplinski mehanizam za zaštitu od preopterećenja i magnetsku ili elektroničku okidač za zaštitu od kratkog spoja. Postavke okidanja mogu se prilagoditi specifičnim zahtjevima kruga.

4-5. Metoda instalacije

• MCB: Obično se montira na DIN tračnicu, što instalaciju čini brzom i jednostavnom.
• MCCB: Instaliran pomoću vijaka ili vijaka, zahtijeva trajniji i sigurniji način montiranja zbog veće veličine i težine.

4-6. Primjena

• MCB: Najprikladnije za stambene i male komercijalne primjene, kao što su kućno ožičenje, rasvjeta i strujni krugovi male snage.
• MCCB: Idealno za industrijske, komercijalne i teške primjene, uključujući glavne distribucijske ploče, velike motore, generatore i krugove transformatora.

4-7. Održavanje i trošak

• MCB: Općenito bez održavanja i jeftiniji. Ako MCB zakaže, obično se u cijelosti zamijeni.
• MCCB: Skuplji zbog svojih naprednih značajki i veće struje. Međutim, neki MCCB imaju zamjenjive dijelove ili se mogu popraviti, nudeći duži radni vijek.

Kako odabrati između MCB i MCCB

Odabir pravog uređaja svodi se na zahtjeve vaše specifične aplikacije.

• Za stambene i male primjene s nižim potrebama za strujom (ispod 100 ampera), an MCB je najpraktičniji i najisplativiji izbor.
• Za industrijske, komercijalne ili aplikacije velike snage zahtijevaju veće nazivne struje, veću prekidnu sposobnost i podesivu zaštitu, an MCCB je superioran i neophodan izbor.

Uvijek se posavjetujte s kvalificiranim električarom kako biste procijenili potrebe vašeg sustava i osigurali da je instaliran ispravan prekidač. Na NUOMAK, nudimo širok raspon automatskih prekidača i automatskih prekidača dizajniranih za sigurnost, pouzdanost i performanse.

Objašnjenje ključnih ocijenjenih parametara

Razumijevanje ovih parametara ključno je za odabir ispravnog prekidača.

• Nazivna struja (In​): Maksimalna trajna struja koju je osigurač projektirao pod normalnim radnim uvjetima.
• Prekidna sposobnost (Icu​): Maksimalna struja koju prekidač može sigurno prekinuti. Ovo je ključni sigurnosni parametar.
• Nazivni napon (Un​): Napon na kojem je osigurač predviđen za rad.
• Krivulja putovanja: Grafikon koji prikazuje odnos između vremena putovanja i struje. Ovo određuje koliko brzo će se prekidač aktivirati kao odgovor na prekostruju.

Zaključak

I MCB i MCCB su bitni sigurnosni uređaji koji štite električne krugove od oštećenja. Temeljna razlika leži u njihovoj dizajn, trenutni kapacitet rukovanja i opseg primjene. Dok je MCB savršen za svakodnevnu kućnu upotrebu, MCCB pruža robusnu zaštitu visokih performansi potrebnu za složene industrijske sustave.

Na NUOMAK, predani smo pružanju najkvalitetnijih rješenja za zaštitu krugova prilagođenih vašim potrebama.

FAQ

Mogu li zamijeniti MCB s MCCB?

Ne, ne biste trebali zamijeniti standardni MCB s MCCB bez stručne procjene. MCCB je dizajniran za različite razine napona i struje i možda neće pružiti odgovarajuću razinu zaštite za stambeni krug.

Trebam li i MCB i MCCB?

U mnogim većim električnim sustavima pronaći ćete oboje. MCCB često služi kao glavni prekidač distribucije električne energije, štiteći cijeli sustav, dok se MCB rabe nizvodno za zaštitu pojedinačnih strujnih krugova.

Kako mogu znati točnu snagu struje za svoju aplikaciju?

Oznaku ampera treba odrediti ovlašteni električar na temelju ukupnog opterećenja vašeg kruga i veličine žice koja se koristi. Korištenje prekidača neispravne snage može dovesti do opasnosti od požara ili oštećenja opreme.
