Dc Mccb protiv Ac Mccb

U svijetu električne energije sigurnost je najvažnija. Kada je riječ o zaštiti strujnih krugova, prekidač strujnog kruga u lijevanom kućištu ili MCCB, kritična je komponenta. Ali nisu svi MCCB-i jednaki. Ovisno o vrsti struje—izmjenična struja (AC) ili istosmjerna struja (DC)—potreban vam je određeni tip prekidača.

Za profesionalce i entuzijaste, razumijevanje temeljnih razlika između an AC MCCB i a DC MCCB ključan je za osiguranje sigurnosti i učinkovitosti bilo kojeg električnog sustava. Ovaj će blog analizirati što razlikuje ove dvije vrste prekidača i pomoći vam da odaberete onaj pravi za svoju primjenu.

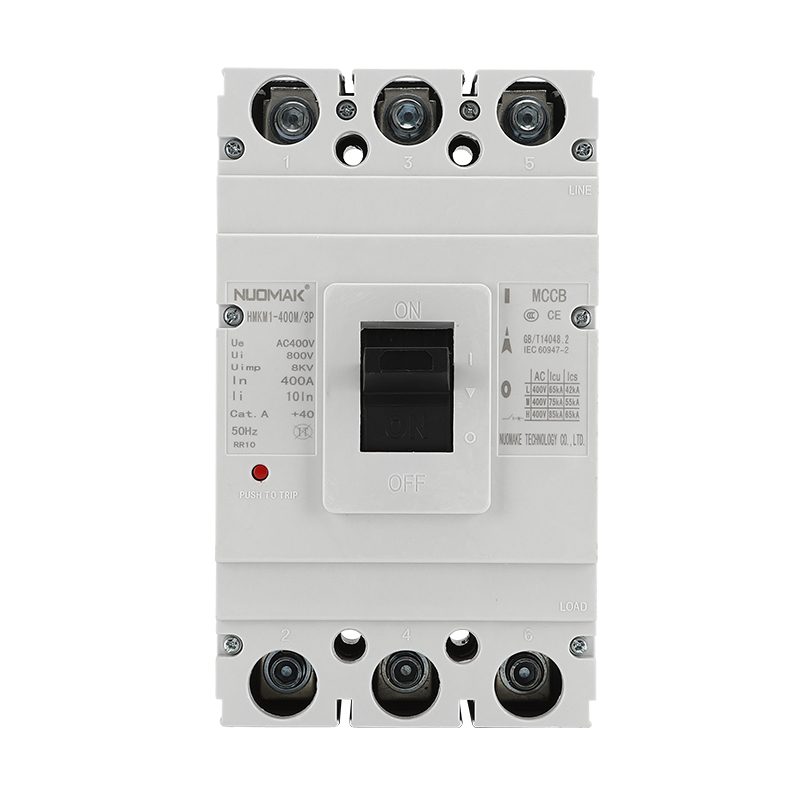

Što je AC MCCB?

An Prekidač strujnog kruga u lijevanom kućištu dizajniran je za zaštitu električnih krugova koji koriste izmjeničnu struju. AC je standardni oblik napajanja za većinu stambenih, komercijalnih i industrijskih primjena. Razmislite o snazi ​​koja dolazi iz električne mreže u vaš dom, ured ili tvornicu - to je AC.

AC je karakteriziran strujom koja redovito mijenja smjer, obično na frekvenciji od 50 ili 60 Hz. Ova jedinstvena karakteristika je ono što čini mehanizam za gašenje luka AC prekidača jednostavnijim i učinkovitijim. MCCB izmjenične struje ključna je komponenta razvodnih ploča, sustava za upravljanje motorom i druge opreme napajane izmjeničnom strujom, pružajući pouzdanu zaštitu od preopterećenja i kratkih spojeva.

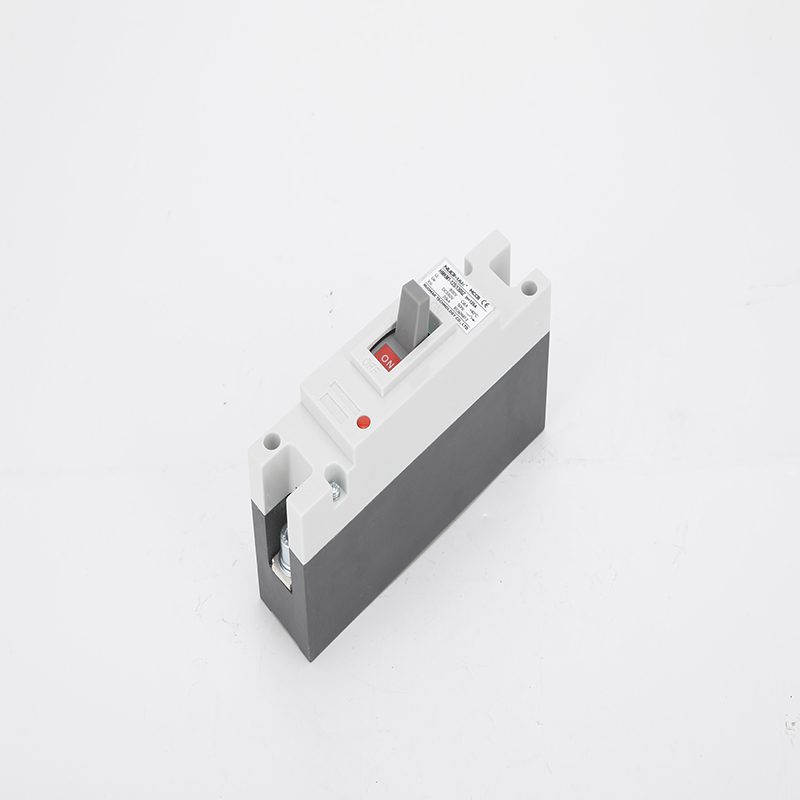

Što je DC MCCB?

A DC prekidač u obliku kućišta, s druge strane, posebno je projektiran za zaštitu krugova koji rade na istosmjernu struju. DC teče u jednom kontinuiranom smjeru, bez periodičkog preokreta AC. Istosmjerna struja se obično nalazi u sustavima obnovljive energije, kao što su solarni paneli i pohrana baterija, kao i u stanicama za punjenje električnih vozila (EV), telekomunikacijama i specifičnim industrijskim procesima.

Budući da je istosmjerna struja konstantna, njezino prekidanje predstavlja značajan izazov. A DC MCCB izrađen je specijaliziranom tehnologijom za učinkovito upravljanje i gašenje dugotrajnog električnog luka koji nastaje kada se strujni krug prekine, zbog čega nije zamjenjiv s AC prekidačem.

DC MCCB naspram AC MCCB: Ključne razlike

Dok obje vrste strujni prekidači u lijevanom kućištu obavljaju istu temeljnu funkciju - štite sklopove od grešaka - njihova različita radna okruženja zahtijevaju značajne razlike u dizajnu i funkciji.

Mehanizam za gašenje luka

Ovo je najkritičnija razlika između dva prekidača. Kada an MCCB izleti, stvara električni luk visoke temperature.

• AC MCCB: Prirodno “prolaženje nule” izmjeničnog napona (gdje struja nakratko pada na nulu svakog poluciklusa) olakšava prekidaču gašenje luka. Kontakti prekidača mogu se odvojiti na točki prijelaza nule, a luk će se prirodno raspršiti.
• DC MCCB: Budući da istosmjerna struja nikada ne prelazi nulu, luk je kontinuiran i mnogo ga je teže ugasiti. DC prekidači koristite napredne komore za gašenje luka, koje često uključuju magnetske zavojnice za “ispuhivanje”, koje koriste snažno magnetsko polje za brzo rastezanje i hlađenje luka, tjerajući ga s puta prekidača u niz metalnih ploča da ga rasprše. Ovaj složeniji dizajn bitan je za siguran i učinkovit prekid.

Scenariji primjene

Izbor prekidača diktira izvor napajanja aplikacije.

• AC MCCB su standard za glavnu distribuciju električne energije u domovima, poslovnim zgradama i tvornicama. Koriste se u sustavima rasvjete, motorima, HVAC jedinicama i drugoj opremi povezanoj na mrežu.
• DC MCCB neophodni su za sustave koji se oslanjaju na istosmjerno napajanje. To uključuje solarne fotonaponske (PV) sustave, rezervne sustave baterija, EV punjače i podatkovne centre. Korištenje AC prekidača u istosmjernom strujnom krugu iznimno je opasno i neće pružiti odgovarajuću zaštitu.

Nazivni napon i prekidni kapacitet

Oznake napona i prekidni kapaciteti također se razlikuju zbog prirode struje.

• Nazivni napon: MCCB-i izmjenične struje obično su ocijenjeni za napone poput 230 V, 400 V ili 690 V, koji su standardni za izmjenične sustave. DC MCCB-i imaju specifične nazivne vrijednosti istosmjernog napona, kao što su 48 V, 125 V, 250 V ili čak više za velike solarne i baterijske sustave.
• Kapacitet prekida (Icu/Ics): Ovo se odnosi na maksimalnu struju kvara koju prekidač može sigurno prekinuti. Dok su izmjenični prekidači velikog kapaciteta uobičajeni za industrijske mreže, istosmjerni sustavi također mogu imati visoke struje kvara, zahtijevajući DC MCCB s robusnim mogućnostima prekidanja.

Polaritet

Jednosmjerna priroda istosmjerne struje uvodi faktor polariteta.

• AC MCCB nisu osjetljivi na polaritet i mogu se instalirati bez obzira na smjer toka struje.
• DC MCCB su osjetljivi na polaritet. Moraju biti ispravno instalirani s označenim pozitivnim (+) i negativnim (-) terminalima kako bi se osiguralo da njihov unutarnji mehanizam za gašenje luka radi kako treba. Neispravna instalacija može učiniti prekidač neučinkovitim i predstavljati značajan sigurnosni rizik.

Oznake

Brzo možete prepoznati vrstu prekidača prema njegovim oznakama koje se obično nalaze na etiketi proizvoda.

• AC MCCB označeni su simbolom AC ($\sim$) i određeni napon (npr. AC 400 V).
• DC MCCB označeni su simbolom DC ($---$) i nazivni istosmjerni napon (npr. DC 250 V). Također često imaju simbole polariteta ($+$ i $-$) za pravilnu instalaciju.

Zaključak

Odabir pravog strujni prekidač u lijevanom kućištu ne radi se samo o podudaranju s trenutnom ocjenom; radi se o razumijevanju temeljnih razlika između izmjenične i istosmjerne struje i kako a mccb prekidač je projektiran da se nosi s njima. Korištenje AC prekidač u istosmjernoj primjeni, ili obrnuto, može dovesti do ozbiljnih oštećenja opreme, električnih požara i ozbiljnih ozljeda.
