Hoe Wire in DC Circuit Breaker

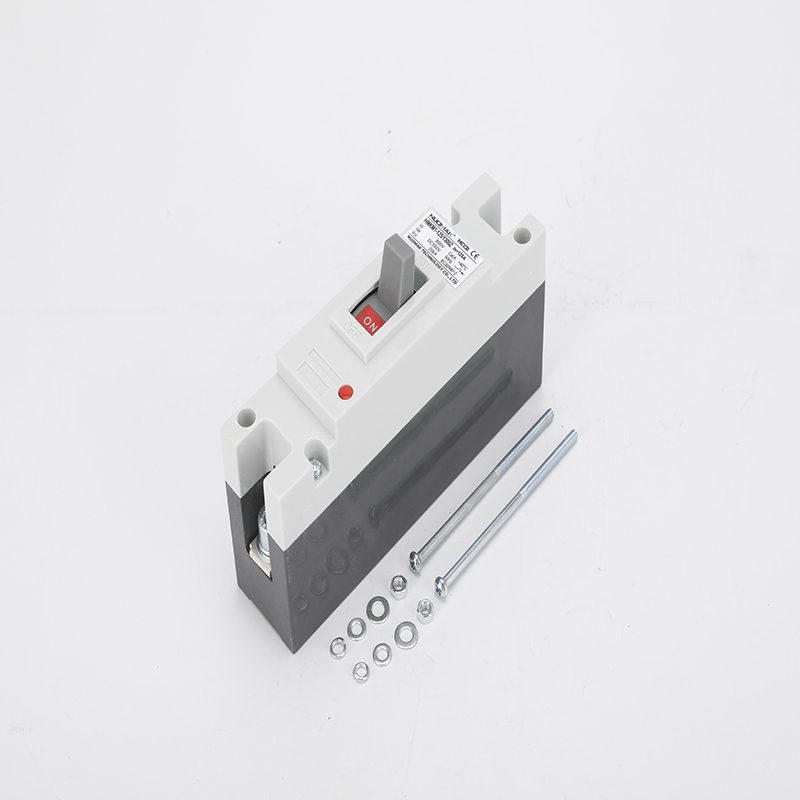

As DC-krêft mear foarkommen wurdt yn tapassingen lykas fotovoltaïka, elektryske auto's en enerzjyopslach, is it beskermjen fan dizze systemen kritysk foar feiligens en betrouberens. IN DC-foarmige kast circuit breaker (MCCB) is in essinsjele komponint, mar de goede ynstallaasje is essinsjeel. Oars as AC circuits, DC circuits binne dreger te beskermjen fanwege de trochgeande aard fan de hjoeddeiske, dat makket it blussen fan in elektryske bôge folle hurder. IN mccb circuit breaker is de rêchbonke fan dizze feiligens systemen.

Dizze hantlieding jout in detaillearre blik op hoe't jo goed kinne ynstallearje, problemen oplosse en ûnderhâlde in mccb foar dc-applikaasje om de feiligens en langstme fan jo systeem te garandearjen.

Wichtige ferskillen tusken AC en DC Circuit Breakers

It kiezen fan de juste breaker foar jo systeem is de earste stap. Wylst beide AC- en DC-brekers itselde basisdoel tsjinje om circuits te beskermjen tsjin oerstreaming, ferskille har ûntwerp en operaasje signifikant troch de aard fan 'e stroom dy't se behannelje.

Type	Aktuele skaaimerken	Swierrichheid yn Extinguishing Arc	Feiligens Risiko
AC Circuit Breaker	Strom fluktuearret periodyk	Makliker te blussen	Relatyf leech
DC Circuit Breaker	Trochrinnende, net-ûnderbrutsen stroom	Moeilik te blussen	Heger, fereasket spesjale ûntwerp

Om't DC-stream kontinu is, hat in DC-bôge gjin “nul-krúspunt” punt om it natuerlik te blussen. Dit betsjut DC MCCB breakers moat spesifyk ûntwurpen mei arc-extinguishing mooglikheden om it circuit fluch en feilich te ûnderbrekken. It brûken fan in AC-brekker yn in DC-systeem kin ekstreem gefaarlik wêze en liede ta skea oan apparatuer as fjoer.

Tarieding foar ynstallaasje

Goede tarieding is de kaai foar in feilige ynstallaasje. Foardat jo begjinne, sammelje de juste ark en persoanlike beskermingsapparatuer.

Essensjele ark en apparatuer

Tool Kategory	Essinsjele ark	Funksje Beskriuwing	Seleksje Warskôging
Testing Tools	Multimeter (DC-berik)	Ferifiearret de nulspanningstatus fan it circuit	AC multimeters kin unakkurate lêzingen jaan by it testen fan DC-sirkels.
	Isolaasje Resistance Tester	Testet de isolaasjesterkte fan 'e kabel (≥10 MΩ)	Omjouwingsfaktoaren lykas fochtigens kinne de resultaten beynfloedzje.
Ynstallaasje Tools	Torque Wrench (berik 0,5–25 N·m)	Soarget krekte kontrôle oer terminal druk	Over-torquing kin feroarsaakje thread deformation.
	Infraread termografyske kamera	Pre-kontrôles foar mooglike oververhitting by kontaktpunten	Fertrouwe op tactile kontrôles kinne ferburgen gefaren misse.
Beskermjende Gear	1000V isolearjende Handschoenen	Beskermet tsjin DC arc penetraasje	Standert AC Handschoenen meie net wurdearre foar DC systemen.

Stap-foar-stap ynstallaasjegids

Goede ynstallaasje fan in dc mccb omfettet sekuere oandacht foar detail op sawol de macht oanbod as de lading kant.

Power Supply End Wiring Spesifikaasjes

De bedrading oan 'e ein fan' e stroomfoarsjenning hat direkt ynfloed op 'e beskermingseffektiviteit fan' e breaker. Folgje dizze stappen foarsichtich:

1. Polariteit kontrôle: Brûk in multimeter om de positive en negative terminals te befêstigjen. De reade sonde op 'e positive terminal moat in positive spanning sjen litte.
2. Wire Gauge Matching: Soargje derfoar dat it trochsneedgebiet fan 'e koperkabel genôch is foar de wearde fan' e koartsluting fan termyske stabiliteit. In gruttere tried is altyd feiliger.
3. Terminal krimp: Brûk in passend krimp-ark om in feilige ferbining mei lege ferset te garandearjen. In losse ferbining kin feroarsaakje arcing en oververhitting.

Load-side Ferbinings

It korrekt ferbinen fan 'e ladingside is essensjeel foar it beskermjen fan jo apparatuer tsjin surges en oare fouten.

1. Topology oanpassing: Soargje derfoar dat de negative terminal goed ferbûn is mei it grûnpunt fan it systeem. De grûnresistinsje moat leech wêze om effektive flaterferwidering te garandearjen.
2. Kabel Seleksje: Brûk twisted, ôfskermde kabels fan hege kwaliteit om elektromagnetyske ynterferinsje (EMI) te minimalisearjen.
3. Terminal krimp: Brûk in hydraulysk kâld krimpverktoy foar in robúste, net-soldered ferbining.

Troubleshooting Common Issues

Sels mei in perfekte ynstallaasje kinne problemen ûntstean. It is essensjeel om te witten hoe't se fluch identifisearje en oanpakke.

Fout	Oarsaak	Emergency SOP	Preventive Tech
Mislearring to Trip	Oksided kontakten / Jammed meganisme	Snij stroomopwaartse macht en monitor mei in ynfraread kamera.	Fier moanlikse “stroke tests” út om de krektens fan meganisme te kontrolearjen.
Falske Tripping	EMI / Overcurrent ynstelling drift	Brûk in oscilloskoop om hjoeddeistige rimpel te fangen.	Ynstallearje EMI ferrites en set in passende hysteresis foar de reis ynstellings.
Kontakt Welding	Net genôch brekkapasiteit	Besykje net te resetten. Ferfange de breaker.	Monitor de I2t (lit-troch enerzjy) wearde yn real-time.
Dielektryske ôfbraak	Electrochemical corrosie / Kondensaasje	Brûk in megohmmeter om te testen foar lege isolaasjebestriding (<5 MΩ).	Hâld in vochtigheid-kontrolearre omjouwing foar jo DC circuit breaker paniel.

Risiko's fan ferkearde ynstallaasje

Ferkearde ynstallaasje kin liede ta wichtige feiligens gefaren en skea oan eigendom. Hjir binne in pear typyske problemen:

Fault Type	Fysike manifestaasje	Systeem-nivo gefolgen
Kontakt Melting	Hege temperatuer deformation by de breaker ferbining punten, koper busbar eroazje	Equipment failure, stroomfoarsjenning ûnderbrekking
Fire Risiko	Elektryske bôgen dy't isolaasjematerialen of omlizzende brânbere foarwerpen oanstekke	Brânûngemakken, foarsjenning skea
Equipment Short-Circuit Skea	Abnormale stroomsteuringen dy't gefoelige komponinten oan 'e efterkant beskeadigje	Inverter / Battery Management System flater

Underhâld Checklist

Regelmjittich ûnderhâld is de meast effektive manier om flaters te foarkommen. In tiered oanpak soarget foar betrouberens op lange termyn.

Daily Ynspeksje

• Kontakt temperatuer Monitoring: Brûk in ynfrareadkamera om te kontrolearjen op temperatuerferskillen (ΔT) dy't in losse ferbining oanjaan.
• Isolaasje Resistance Tracking: Brûk in megohmmeter om isolaasjebestriding te testen, benammen yn fochtige omstannichheden.

Quarterly Underhâld

• Mechanisme Kalibraasje: Test de ôfwiking fan 'e reistiid om te soargjen dat it binnen akseptabele grinzen bliuwt.
• Arc Chamber Carbon Removal: Skjinmeitsje alle koalstof ôfsettings út de bôge keamer te behâlden syn blussen effektiviteit.

Jierlikse Overhaul

• Vacuum Interrupter Yntegriteit Test: As fan tapassing, test de fakuümintegriteit fan 'e ûnderbrekker.
• Fersnelde meganyske úthâldingsfermogen: Simulearje jierren fan operaasje om de meganyske betrouberens fan 'e breaker op lange termyn te testen.

Konklúzje

Goede ynstallaasje en ûnderhâld fan DC MCCB breakers binne foarop foar feiligens en betrouberens yn DC macht systemen. Troch de wichtichste ferskillen tusken AC- en DC-brekers te begripen, soarchfâldich folgjen fan ynstallaasjestappen, en regelmjittich ûnderhâld út te fieren, kinne jo jo apparatuer beskermje en potinsjele gefaren lykas brânen of systeemfalen foarkomme. In goed ûnderhâlden dc circuit breaker doaze is krúsjaal foar dit. As DC technology foarútgong, nije breakers mei remote monitoring en tûke behear sil meitsje dizze systemen noch mear betrouber, mar in solide basis yn goede ynstallaasje en soarch sil altyd wêze de wichtichste faktor.
