Pourquoi utiliser un disjoncteur CA dans un système CC est une erreur dangereuse

Dans le monde de l'électrotechnique, la sécurité et la fiabilité sont primordiales. Que vous soyez un professionnel chevronné ou un bricoleur passionné, comprendre les nuances des composants électriques est crucial. L’un des points de confusion les plus courants et une erreur potentiellement fatale est la mauvaise utilisation d’un disjoncteur. Plus précisément, en utilisant un Disjoncteur à boîtier moulé CA (MCCB) en courant continu (Dc) système.

À NUOMAK, nous nous engageons non seulement à fournir des solutions électriques de haute qualité, mais également à donner à nos clients les connaissances nécessaires pour faire des choix sûrs et efficaces. Cet article de blog clarifiera les différences fondamentales entre les circuits AC et DC, expliquera pourquoi un MCCB AC échouera dans un système DC et détaillera les principales caractéristiques de conception qui les distinguent.

La différence fondamentale : AC vs DC

La différence fondamentale entre le courant alternatif (CA) et courant continu (Dc) se situe dans la direction du flux électrique.

• CA l'électricité change constamment de direction, oscillant d'avant en arrière à une fréquence spécifique (par exemple 50 ou 60 Hz). Cette inversion périodique du courant est une caractéristique clé que les disjoncteurs CA exploitent pour interrompre un défaut.
• Dc l’électricité, en revanche, ne circule que dans un seul sens. Ce flux constant et unidirectionnel présente un défi unique lorsqu'on tente de couper un circuit, en particulier dans des conditions de panne.

Pourquoi les disjoncteurs CA échouent dans les systèmes CC

La fonction principale d'un disjoncteur est d'interrompre rapidement et en toute sécurité le flux de courant lors d'un défaut (comme un court-circuit ou une surcharge). C’est dans le mécanisme permettant d’y parvenir que réside la différence cruciale.

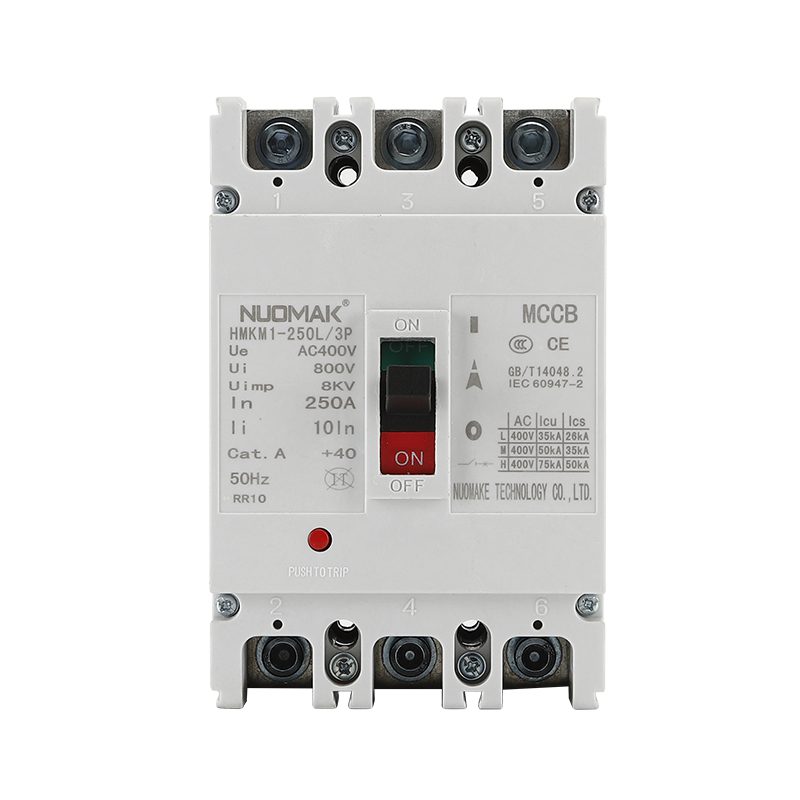

Un AC MCCB est conçu pour interrompre le courant à son point de passage à zéro. Étant donné que la forme d’onde CA passe naturellement à zéro plusieurs fois par seconde, la chambre d’extinction d’arc du disjoncteur peut facilement étouffer l’arc qui se forme lorsque les contacts s’ouvrent. Cela rend la coupure du circuit relativement simple.

Dans un système DC, il n’y a pas de point de passage à zéro naturel. Lorsqu'un disjoncteur CA tente d'ouvrir un circuit CC dans des conditions de défaut, un arc électrique puissant et continu se forme entre les contacts d'ouverture. Cet arc ne s'éteint pas automatiquement. Au lieu de cela, il peut s'auto-entretenir, provoquant une chaleur extrême, faisant fondre les composants internes du disjoncteur et pouvant conduire à une explosion ou un incendie.

Principales différences de conception : MCCB AC par rapport au MCCB DC

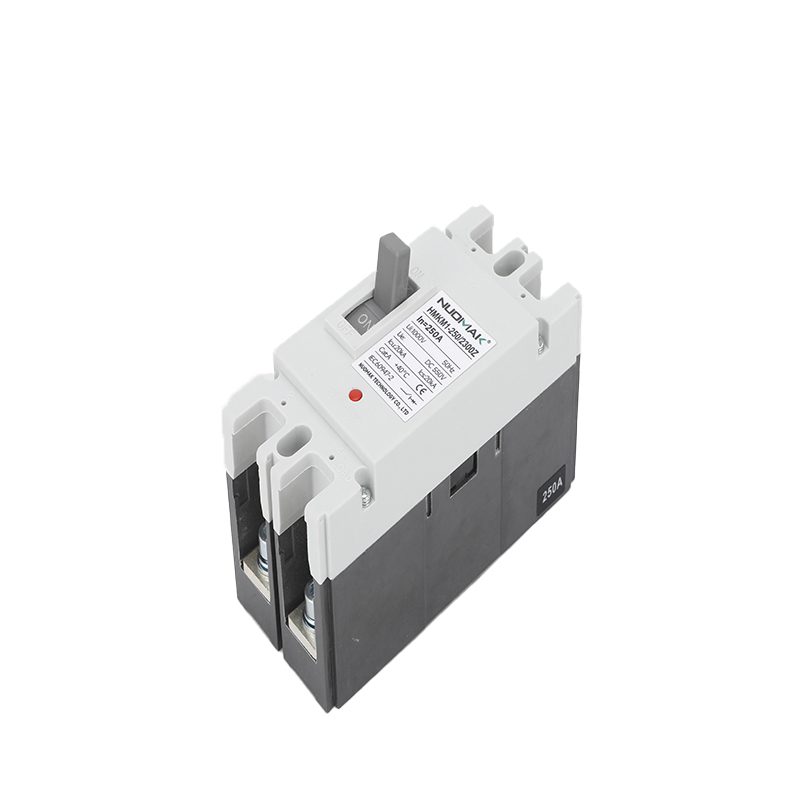

Pour relever le défi de l'extinction d'un arc CC continu, les disjoncteurs CC sont conçus avec des caractéristiques spécifiques qui manquent à un disjoncteur CA.

Chambres d'extinction d'arc

Les disjoncteurs CC sont dotés de chambres de coupure d'arc et de chambres d'extinction d'arc plus grandes et plus robustes. Ceux-ci sont souvent équipés de puissants bobines de soufflage magnétiques qui génèrent un champ magnétique puissant. Ce champ allonge et éloigne l'arc des contacts, le forçant à pénétrer dans la chambre de coupure où il peut être refroidi et éteint plus efficacement. Les disjoncteurs CA disposent de systèmes d’extinction d’arc moins sophistiqués car ils n’ont pas besoin de gérer un arc continu.

Matériau de contact et entrefer

Les contacts à l'intérieur d'un CC MCCB sont fabriqués à partir de matériaux spécifiquement choisis pour leur capacité à résister aux températures élevées et à l'érosion provoquée par un arc persistant. L'espace physique entre les contacts est également généralement plus grand dans un disjoncteur CC pour empêcher l'arc de se réamorcer une fois les contacts ouverts.

Sensibilité à la polarité

De nombreux disjoncteurs CC sont sensible à la polarité et doit être installé avec la bonne polarité (connexions positives et négatives). Ceci est essentiel au bon fonctionnement des bobines magnétiques, car la direction du champ magnétique dépend du flux de courant. Un disjoncteur CA n'est pas polarisé.

Les conséquences d’une erreur

Ignorer ces différences de conception et utiliser un disjoncteur CA dans une application CC peut avoir des conséquences catastrophiques :

• Panne de disjoncteur et incendie : Comme décrit ci-dessus, le disjoncteur ne parviendra pas à interrompre le défaut, ce qui entraînera des dommages internes, une surchauffe et un risque élevé d'incendie électrique.
• Dommages à l'équipement : Le courant de défaut soutenu continuera à circuler, causant de graves dommages à vos équipements coûteux, des panneaux solaires et batteries aux moteurs et systèmes de contrôle.
• Risques pour la sécurité : Le risque d'explosion, d'incendie ou d'électrocution pour le personnel est important. Un disjoncteur défaillant n’est pas seulement une perte financière ; il s'agit d'un danger pour la sécurité.

Comment choisir le bon MCCB pour votre application

Sélection du bon MCCB est une étape cruciale pour assurer la sécurité et la longévité de votre système électrique. Voici une liste de contrôle simple pour vous guider :

1. Identifiez le type de système : Votre application est-elle AC ou DC ? Il s’agit de la première étape la plus cruciale. Les applications CC courantes incluent les systèmes d’énergie solaire, le stockage sur batterie, les télécommunications et les stations de recharge pour véhicules électriques.
2. Déterminez la tension et le courant : Assurez-vous que les valeurs nominales de tension et de courant du MCCB sont adaptées à votre système. Un disjoncteur conçu pour C.C 500 V ne peut pas être utilisé dans un C.A. 480 V système, et vice versa. Recherchez l'étiquette “ VDC ” ou “ VAC ”.
3. Vérifiez la capacité de coupure (Icu/Ics) : Le pouvoir de coupure du disjoncteur doit être supérieur au courant de court-circuit potentiel maximum de votre système.
4. Confirmer la polarité (pour DC) : Si vous utilisez un disjoncteur CC, vérifiez s'il est sensible à la polarité et installez-le en conséquence.

Conclusion

Les disjoncteurs sont les gardiens silencieux de nos systèmes électriques. Même s'ils peuvent sembler similaires de l'extérieur, l'ingénierie interne d'un AC MCCB est fondamentalement différent d'un CC MCCB. Choisir le bon disjoncteur n'est pas une question de préférence mais de sécurité et de conformité.
