Comment câbler un disjoncteur CC

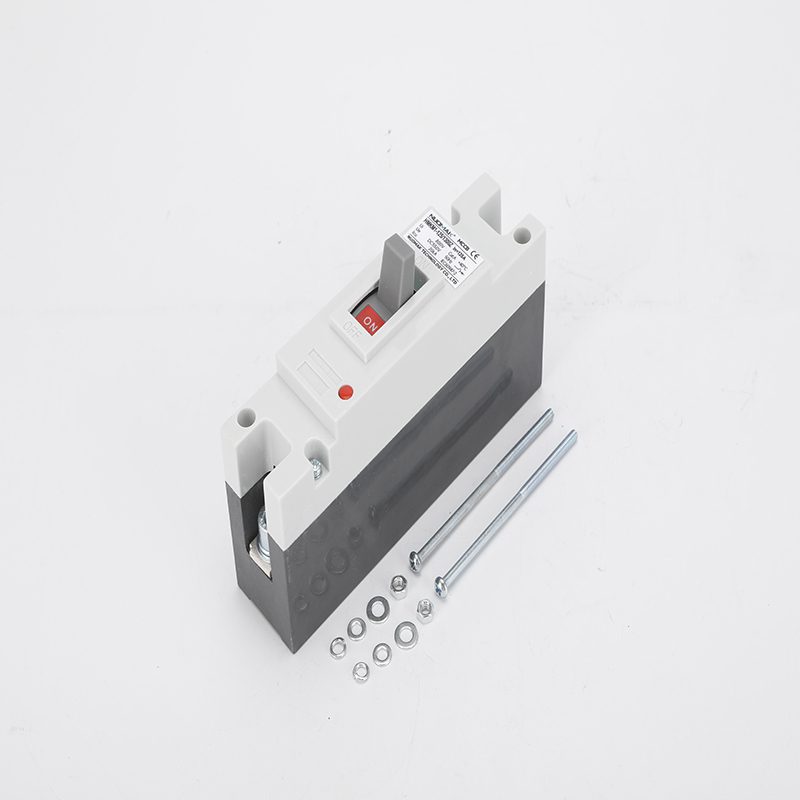

Alors que l’alimentation CC devient de plus en plus répandue dans des applications telles que le photovoltaïque, les véhicules électriques et le stockage d’énergie, la protection de ces systèmes est essentielle pour la sécurité et la fiabilité. UN Disjoncteur à boîtier moulé CC (MCCB) est un composant essentiel, mais sa bonne installation est vitale. Contrairement aux circuits AC, les circuits DC sont plus difficiles à protéger en raison de la nature continue du courant, ce qui rend l’extinction d’un arc électrique beaucoup plus difficile. UN disjoncteur mccb constitue l'épine dorsale de ces systèmes de sécurité.

Ce guide fournit un aperçu détaillé de la façon d'installer, de dépanner et de maintenir correctement un mccb pour application cc pour assurer la sécurité et la longévité de votre système.

Principales différences entre les disjoncteurs CA et CC

Choisir le bon disjoncteur pour votre système est la première étape. Bien que les disjoncteurs CA et CC remplissent le même objectif fondamental, à savoir protéger les circuits contre les surintensités, leur conception et leur fonctionnement diffèrent considérablement en raison de la nature du courant qu'ils gèrent.

Taper	Caractéristiques actuelles	Difficulté à éteindre l'arc	Risque pour la sécurité
Disjoncteur CA	Le courant fluctue périodiquement	Plus facile à éteindre	Relativement faible
Disjoncteur CC	Courant continu et ininterrompu	Difficile de s'éteindre	Plus haut, nécessite une conception spéciale

Étant donné que le courant continu est continu, un arc continu n’a pas de point de “ passage à zéro ” pour l’aider à s’éteindre naturellement. Cela signifie Disjoncteurs DC MCCB doit être spécialement conçu avec capacités d'extinction d'arc pour interrompre le circuit rapidement et en toute sécurité. L'utilisation d'un disjoncteur CA dans un système CC peut être extrêmement dangereuse et entraîner des dommages matériels ou un incendie.

Préparation avant l'installation

Une bonne préparation est la clé d’une installation sûre. Avant de commencer, rassemblez les bons outils et équipements de protection individuelle.

Outils et équipements essentiels

Catégorie d'outils	Outil essentiel	Description de la fonction	Avertissement de sélection
Outils de test	Multimètre (gamme DC)	Vérifie l’état de tension zéro du circuit	Multimètres CA peut donner des lectures inexactes lors du test des circuits CC.
	Testeur de résistance d'isolation	Teste la résistance d’isolation du câble (≥10 MΩ)	Des facteurs environnementaux comme l’humidité peuvent affecter les résultats.
Outils d'installation	Clé dynamométrique (plage de 0,5 à 25 N·m)	Assure un contrôle précis de la pression terminale	Un serrage excessif peut provoquer une déformation du filetage.
	Caméra thermographique infrarouge	Vérifications préalables pour une surchauffe potentielle aux points de contact	S'appuyer sur des contrôles tactiles peut passer à côté de dangers cachés.
Équipement de protection	gants isolants 1000V	Protège contre la pénétration de l'arc CC	Les gants AC standard peuvent ne pas être adaptés aux systèmes DC.

Guide d'installation étape par étape

Installation correcte d'un DC MCCB implique une attention méticuleuse aux détails, tant du côté de l’alimentation que de la charge.

Spécifications du câblage de l’extrémité de l’alimentation

Le câblage côté alimentation affecte directement l’efficacité de la protection du disjoncteur. Suivez attentivement ces étapes :

1. Contrôle de polarité: Utilisez un multimètre pour confirmer les bornes positives et négatives. La sonde rouge sur la borne positive doit indiquer une tension positive.
2. Correspondance du calibre des fils: Assurez-vous que la section transversale du câble en cuivre est suffisante pour la valeur de stabilité thermique en court-circuit. Un fil plus gros est toujours plus sûr.
3. Sertissage des bornes: Utilisez un outil de sertissage approprié pour garantir une connexion sécurisée et à faible résistance. Une connexion desserrée peut provoquer des arcs électriques et une surchauffe.

Connexions côté charge

Connecter correctement le côté charge est essentiel pour protéger votre équipement contre les surtensions et autres défauts.

1. Adaptation de la topologie: Assurez-vous que la borne négative est correctement connectée au point de mise à la terre du système. La résistance de terre doit être faible pour garantir une élimination efficace des défauts.
2. Sélection des câbles: Utilisez des câbles torsadés et blindés de haute qualité pour minimiser les interférences électromagnétiques (EMI).
3. Sertissage des bornes: Utilisez une pince de sertissage hydraulique à froid pour une connexion robuste et non soudée.

Dépannage des problèmes courants

Même avec une installation parfaite, des problèmes peuvent survenir. Savoir les identifier et y remédier rapidement est essentiel.

Faute	Cause	POS d'urgence	Technologie préventive
Défaut de déclenchement	Contacts oxydés / Mécanisme bloqué	Coupez l’alimentation en amont et surveillez avec une caméra infrarouge.	Effectuez des “ tests de course ” mensuels pour vérifier la précision du mécanisme.
Faux déclenchement	Dérive de réglage EMI/surintensité	Utilisez un oscilloscope pour capturer l'ondulation du courant.	Installez des ferrites EMI et définissez une hystérésis appropriée pour les paramètres de déclenchement.
Contacter le soudage	Pouvoir de coupure insuffisant	N'essayez pas de réinitialiser. Remplacez le disjoncteur.	Surveiller le I2t (énergie laissée passer) en temps réel.
Panne diélectrique	Corrosion électrochimique / Condensation	Utilisez un mégohmmètre pour tester une faible résistance d'isolement (<5 MΩ).	Maintenez un environnement à humidité contrôlée pour votre Panneau de disjoncteurs CC.

Risques d'installation incorrecte

Une installation incorrecte peut entraîner des risques de sécurité importants et des dommages matériels. Voici quelques problèmes typiques :

Type de défaut	Manifestation physique	Conséquences au niveau du système
Contacter Fusion	Déformation à haute température aux points de connexion du disjoncteur, érosion des jeux de barres en cuivre	Panne d'équipement, interruption de l'alimentation électrique
Risque d'incendie	Arcs électriques enflammant les matériaux isolants ou les objets combustibles environnants	Accidents d'incendie, dommages aux installations
Dommages causés par un court-circuit à l'équipement	Des surtensions anormales endommagent les composants sensibles du backend	Panne du système de gestion de l'onduleur/de la batterie

Liste de contrôle d'entretien

Un entretien régulier est le moyen le plus efficace de prévenir les pannes. Une approche à plusieurs niveaux garantit une fiabilité à long terme.

Inspection quotidienne

• Surveillance de la température: Utilisez une caméra infrarouge pour vérifier les différences de température (ΔT) qui indiquent une connexion lâche.
• Suivi de la résistance d'isolation: Utilisez un mégohmmètre pour tester la résistance d'isolement, en particulier dans des conditions humides.

Entretien trimestriel

• Calibrage du mécanisme: Testez l’écart du temps de trajet pour vous assurer qu’il reste dans des limites acceptables.
• Élimination du carbone dans la chambre à arc: Nettoyer tout dépôt de carbone de la chambre à arc pour maintenir son efficacité d'extinction.

Révision annuelle

• Test d'intégrité des interrupteurs à vide: Le cas échéant, testez l’intégrité du vide de l’interrupteur.
• Endurance mécanique accélérée: Simulez des années de fonctionnement pour tester la fiabilité mécanique à long terme du disjoncteur.

Conclusion

Une installation et un entretien adéquats de Disjoncteurs DC MCCB sont primordiaux pour la sécurité et la fiabilité des systèmes d’alimentation CC. En comprenant les principales différences entre les disjoncteurs CA et CC, en suivant attentivement les étapes d'installation et en effectuant une maintenance régulière, vous pouvez protéger votre équipement et prévenir les dangers potentiels tels que les incendies ou les pannes du système. Un bien entretenu boîte de disjoncteur de C.C est crucial pour cela. À mesure que la technologie DC progresse, de nouveaux disjoncteurs avec surveillance à distance et gestion intelligente rendront ces systèmes encore plus fiables, mais une base solide d'installation et d'entretien appropriés sera toujours le facteur le plus important.
