Guide des types de boîtes de distribution

Dans tout système électrique, le boîte de distribution est le cœur et le cerveau, un composant essentiel qui gère et distribue en toute sécurité l’énergie de la source principale vers divers circuits. Que vous travailliez sur un immeuble résidentiel, une installation commerciale ou une grande installation industrielle, comprendre les différents types de boîtes de distribution est essentiel pour la sécurité, l'efficacité et la fiabilité à long terme.

En tant que leader des solutions électriques, NUOMAK s'engage à fournir non seulement des produits de haute qualité, mais également les connaissances dont vous avez besoin pour prendre des décisions éclairées. Ce guide vous guidera à travers les types de boîtiers de distribution les plus courants, leurs fonctions et comment choisir celui qui convient le mieux à vos besoins spécifiques.

Qu'est-ce qu'un boîtier de distribution ?

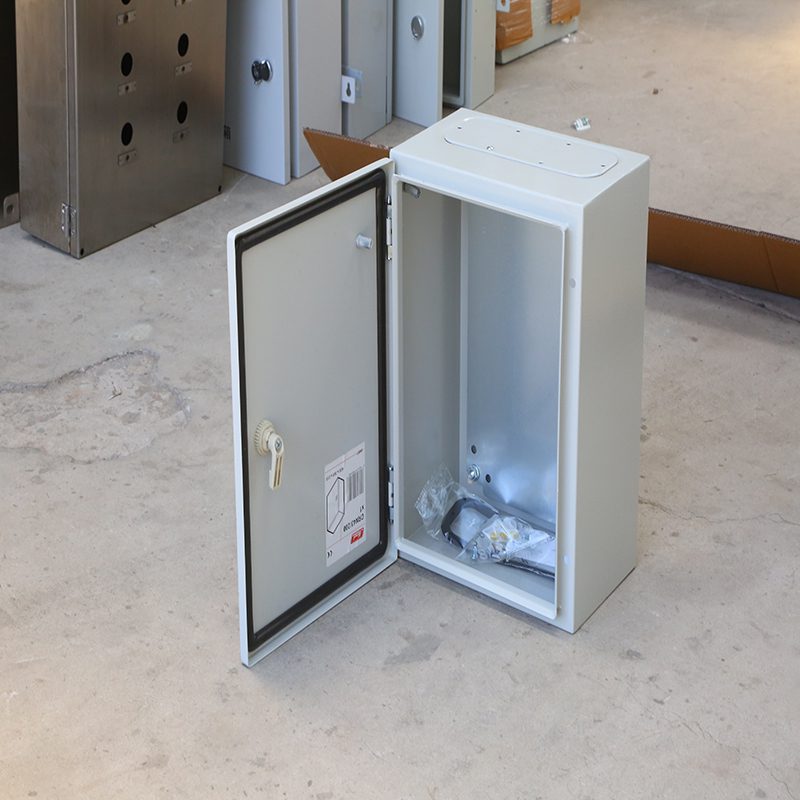

À la base, un boîte de distribution, également connu comme un tableau de distribution, panneau de distribution, ou boîte à fusibles, est une enceinte de protection qui abrite tous les composants électriques qui contrôlent et protègent les circuits d'un bâtiment. Il reçoit une seule alimentation électrique à fort ampérage et la divise en plusieurs circuits à faible ampérage, chacun protégé par un fusible ou un disjoncteur. Ce système vous permet de gérer indépendamment différentes parties de votre charge électrique et, plus important encore, offre une protection cruciale contre les surintensités et les courts-circuits, évitant ainsi les dommages aux équipements et, la plupart du temps.surtout, les incendies.

Principaux types de boîtes de distribution

Bien qu'ils servent tous le même objectif fondamental, les boîtiers de distribution sont conçus et classés en fonction de leur application, de leur taille et du niveau de puissance qu'ils gèrent.

1. Tableau de distribution principal (MDB)

Le Tableau de distribution principal (MDB) est le panneau de commande principal pour l'ensemble d'un bâtiment ou d'une installation. C'est le premier point de distribution d'énergie après l'entrée du service public ou le transformateur principal.

• Fonction: Le MDB reçoit une alimentation électrique haute tension et à fort ampérage et la distribue à plusieurs tableaux de sous-distribution (SDB) et autres charges électriques majeures. Il contient généralement le disjoncteur entrant principal, les jeux de barres et les départs.
• Application: Vous trouverez des MDB dans les grands bâtiments commerciaux, les usines industrielles, les complexes résidentiels de grande hauteur et les centrales électriques.
• Caractéristiques clés : Les MDB sont conçus pour gérer des courants de défaut très élevés et sont construits sur mesure pour répondre aux exigences spécifiques d'un projet à grande échelle. Il s’agit souvent de grands enclos posés au sol.

2. Sous-tableau de distribution (SDB)

A Tableau de sous-distribution (SDB) travaille en tandem avec le MDB. Il s’agit d’un panneau secondaire qui prend l’énergie du MDB et la distribue ensuite à des zones ou zones spécifiques d’un bâtiment.

• Fonction: Un SDB décompose l'alimentation d'une alimentation principale en circuits plus petits pour un étage spécifique, une section d'un bâtiment ou un groupe de machines. Cela fournit un contrôle et une protection localisés.
• Application: Les SDB sont utilisés à différents étages d'un immeuble de bureaux, dans différents départements d'une usine ou dans des ailes spécifiques d'un hôpital.
• Caractéristiques clés : Les SDB sont plus petits que les MDB et offrent un contrôle plus granulaire, ce qui facilite l'isolement et le dépannage des problèmes dans un domaine particulier sans affecter l'ensemble du système.

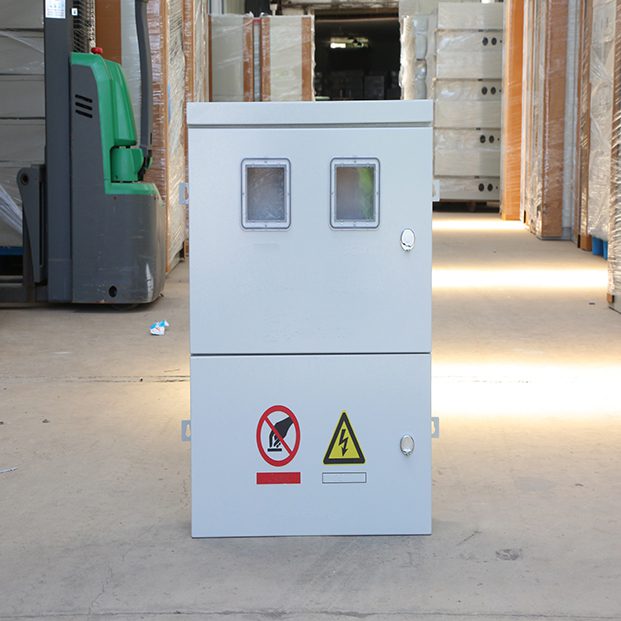

3. Panneau de compteur

A Panneau de compteur C'est exactement ce à quoi cela ressemble : un panneau conçu pour abriter le compteur d'électricité. Il s’agit d’un maillon essentiel de la chaîne électrique, car c’est là que l’entreprise de services publics mesure et enregistre la consommation d’énergie.

• Fonction: Le panneau de compteur fournit un emplacement sûr et sécurisé pour le compteur de service public et comprend souvent un disjoncteur principal pour couper l'alimentation électrique de l'ensemble de la propriété.
• Application: On le trouve dans pratiquement tous les environnements résidentiels, commerciaux et industriels où une connexion électrique est requise.
• Caractéristiques clés : Les panneaux de compteurs sont construits selon des normes spécifiques aux services publics et constituent souvent le point de démarcation entre l’équipement du service public et le système électrique du client.

4. Banque de fusibles du panneau

A Banque de fusibles de panneau, ou simplement un boîte à fusibles, est un type plus ancien de panneau de distribution qui utilise des fusibles comme dispositif de protection contre les surintensités.

• Fonction: Lorsqu'un circuit est surchargé, le mince fil métallique à l'intérieur d'un fusible fond et coupe le circuit. Cela empêche le flux d’électricité et protège le câblage et l’équipement. Pour rétablir le courant, le fusible grillé doit être remplacé.
• Application: Les banques de fusibles sont moins courantes dans les nouvelles constructions, mais on les trouve encore dans de nombreuses maisons plus anciennes et dans certaines applications industrielles spécialisées.
• Caractéristiques clés : Bien que fiables, les banques de fusibles ne sont pas réinitialisables. Cela signifie que vous devez garder des fusibles de rechange à portée de main et constituent une option moins pratique que les disjoncteurs modernes.

5. Panneau unifié

A Panneau unitisé est un type modulaire d'appareillage de commutation ou de panneau de distribution conçu pour des applications spécifiques à haute puissance. Il s'agit souvent d'une unité pré-assemblée et autonome.

• Fonction: Les panneaux unitisés combinent divers composants électriques, tels que des disjoncteurs, des dispositifs de mesure et de contrôle, en une seule unité compacte et prête à installer.
• Application: Ils sont souvent utilisés dans des environnements industriels, des centres de données ou des projets d'énergie renouvelable (par exemple, des fermes solaires) où l'espace est limité et le temps d'installation est critique.
• Caractéristiques clés : Ces panneaux offrent des avantages significatifs en termes de rapidité d’installation et d’encombrement réduit, car ils sont assemblés et testés en usine avant d’être expédiés sur site.

6. Commutateur de transfert

A Commutateur de transfert est un appareil spécialisé qui commute en toute sécurité la charge électrique d’un bâtiment d’une source d’alimentation à une autre.

• Fonction: Il est le plus souvent utilisé pour transférer l’alimentation électrique d’un bâtiment du réseau électrique principal vers un générateur de secours lors d’une panne de courant. Un commutateur de transfert empêche un retour dangereux d’énergie dans le réseau.
• Application: Indispensable pour toute installation nécessitant une alimentation électrique sans interruption, comme les hôpitaux, les centres de données et les usines de fabrication critiques.
• Caractéristiques clés : Les commutateurs de transfert peuvent être soit manuels (obligeant un opérateur à actionner un commutateur), soit automatiques (détectant une panne de courant et passant instantanément à la source de secours).

7. Unité Consommateur

A Unité Consommateur, également connu comme un tableau de fusibles ou boîte de disjoncteur, est le boîtier de distribution standard utilisé dans les bâtiments résidentiels et les petits bâtiments commerciaux.

• Fonction: Il sert de contrôle central pour tous les circuits électriques d’une maison, distribuant l’énergie aux lumières, aux prises et aux appareils électroménagers. Contrairement à une banque de fusibles, une unité grand public moderne utilise des disjoncteurs réarmables, ce qui la rend beaucoup plus pratique à utiliser.
• Application: Le panneau électrique principal de presque toutes les maisons, appartements et petits bureaux modernes.
• Caractéristiques clés : Les unités grand public sont compactes et conviviales. Ils comprennent généralement un interrupteur principal, une série de disjoncteurs (MCB ou RCBO) et souvent un dispositif à courant résiduel (RCD) pour une sécurité renforcée contre les chocs électriques.

8. Appareillage fermé

Appareillage fermé fait référence à une large catégorie de panneaux électriques abritant des dispositifs de commutation et de protection (tels que des disjoncteurs et des fusibles) dans une armoire métallique entièrement fermée.

• Fonction: Il fournit un emplacement central et sûr pour contrôler, protéger et isoler les circuits électriques, en particulier dans les applications moyenne et haute tension. Le boîtier métallique protège les composants de l'environnement et offre une couche de sécurité essentielle au personnel.
• Application: L'appareillage de commutation fermé est la pierre angulaire des sous-stations de services publics, des grandes installations industrielles et des bâtiments commerciaux ayant une demande élevée en énergie.
• Caractéristiques clés : Cette catégorie se définit par sa conception robuste et entièrement fermée. Il peut être sous-classé en types tels que les appareillages de commutation à revêtement métallique ou à enveloppe métallique, en fonction du compartimentage interne et des caractéristiques de sécurité.

Comment choisir le bon type de boîte de distribution

Choisir le bon boîte de distribution est une décision cruciale qui a un impact sur la sécurité, la fonctionnalité et le coût de votre système électrique. Voici les facteurs clés à considérer :

• Application: La première et la plus importante question est : quel est le but de ce panel ?
  • Résidentiel ou petit commercial : A Unité Consommateur est le choix standard.
  • Grand commercial ou industriel : Vous aurez besoin d'un système à plusieurs niveaux avec un Tableau de distribution principal (MDB) nourrir plusieurs Sous-tableaux de distribution (SDB).
  • Production d’électricité ou infrastructure critique : Appareillage fermé et Commutateurs de transfert sont essentiels pour le contrôle et la fiabilité.
• Tensions et courants nominaux : Assurez-vous toujours que le boîtier de distribution est adapté à la tension et à l’ampérage de votre système électrique. Cela inclut l’alimentation principale entrante ainsi que les circuits sortants.
• Caractéristiques de sécurité : Recherchez des panneaux dotés de fonctionnalités de sécurité modernes telles que des dispositifs à courant résiduel (RCD) ou des interrupteurs de circuit contre les défauts d'arc (AFCI). Notre NUOMAK les produits sont conçus en tenant compte des dernières normes de sécurité pour protéger à la fois votre équipement et votre personnel.
• Espace et installation : Tenez compte de l’espace physique disponible. Un compact Panneau unitisé pourrait être un meilleur choix pour les espaces restreints, tandis qu'un MDB plus grand nécessitera une salle électrique dédiée.
• Expansion future : Il est judicieux de choisir un boîtier de distribution avec des emplacements libres ou une capacité supplémentaire pour répondre aux besoins futurs, comme l’ajout de nouveaux équipements ou circuits.

Conclusion

Comprendre le monde diversifié de boîtes de distribution est la première étape vers la construction d’un système électrique sûr, efficace et fiable. Du robuste BMD des installations industrielles au compact Unités de consommation de nos maisons, chaque type joue un rôle essentiel dans notre monde moderne.

À NUOMAK, nous proposons une large gamme de boîtes de distribution et des panneaux pour chaque application, conçus et fabriqués selon les plus hauts standards de qualité et de sécurité. Nous sommes là pour vous aider à sélectionner la solution parfaite pour votre projet, garantissant une distribution d'énergie transparente pour les années à venir.

FAQ

Quelle est la principale différence entre une boîte à fusibles et un panneau de disjoncteurs ?

Une boîte à fusibles utilise des fusibles à usage unique qui fondent pour couper un circuit et doivent être remplacés. Un panneau de disjoncteurs moderne (unité consommateur) utilise des disjoncteurs réarmables que vous pouvez simplement réinitialiser avec un interrupteur.

 A quoi sert un RCD dans une unité consommateur ?

Un RCD (dispositif à courant résiduel) est un dispositif de sécurité qui sauve des vies et détecte un petit déséquilibre du courant électrique, qui peut être le signe précoce d'un défaut à la terre ou d'un choc électrique. Il coupe rapidement le courant pour éviter des blessures graves.

Pourquoi un commutateur de transfert est-il si important pour les installations critiques ?

Un commutateur de transfert est crucial pour assurer la continuité de l’alimentation. Il bascule automatiquement et en toute sécurité la source d'alimentation du réseau électrique principal vers un générateur de secours en cas de panne, évitant ainsi tout temps d'arrêt des systèmes critiques.

Puis-je installer moi-même un boîtier de distribution ?

Il est fortement recommandé qu'un électricien certifié et agréé s'occupe de l'installation de toute boîte de distribution. Les travaux électriques sont dangereux et une mauvaise installation peut entraîner de graves risques pour la sécurité.
