Electronic Mccbs, gardien principal de la distribution d'énergie intelligente

Dans les bâtiments, les usines et les centres de données d’aujourd’hui, l’électricité n’est pas seulement une source d’énergie, mais l’élément vital des opérations. Comment pouvons-nous garantir que cette énergie vitale circule sans entrave, de manière sécurisée et contrôlable ? Lorsque les circuits subissent des surcharges ou des courts-circuits, comment pouvons-nous parvenir à “ une isolation précise des défauts tout en garantissant une alimentation électrique ininterrompue dans son ensemble ” ? Les disjoncteurs traditionnels à taille unique ne peuvent plus répondre à ces exigences. La réponse réside dans le disjoncteur électronique à boîtier moulé.(MCCB) : un gardien central silencieux mais puissant dans les systèmes de distribution d'énergie intelligents.

Qu'est-ce qu'un MCCB électronique ?

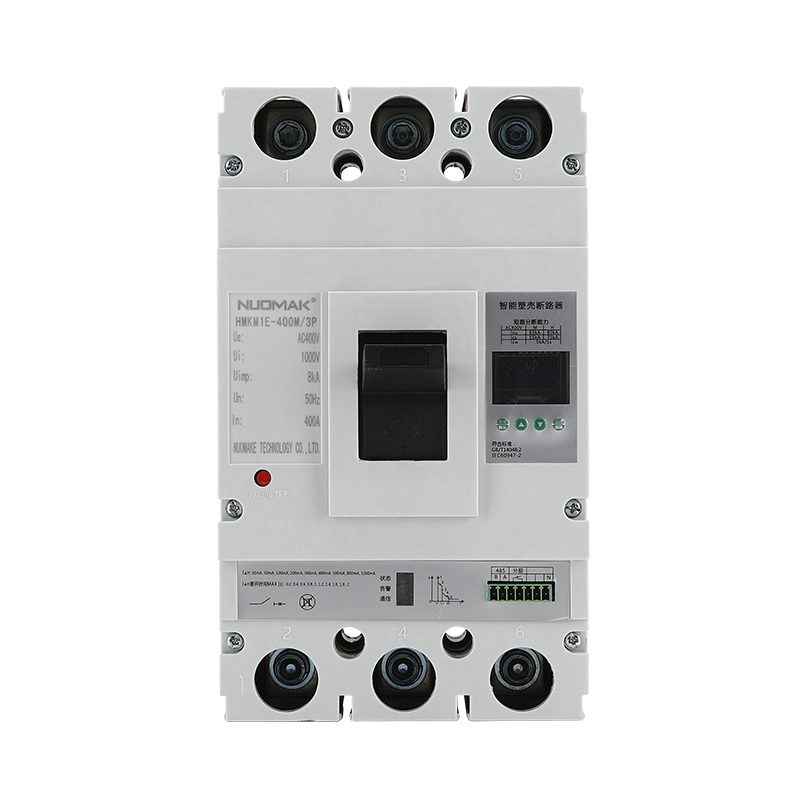

Un MCCB électronique est un dispositif de commutation intelligent construit sur la base des MCCB traditionnels, intégrant des microprocesseurs et des capteurs de courant. Contrairement aux disjoncteurs conventionnels qui reposent uniquement sur les propriétés mécaniques des bilames et des électroaimants, il atteint une précision sans précédent en matière de protection et de contrôle intelligent en “ détectant ” le courant et en “ calculant ” les paramètres.

Comment ça marche ?

Son processus opérationnel suit un type “ Sense-Compute-Actuate ”

1. Sens (échantillonnage) :Les transformateurs de courant (CT) internes de haute précision surveillent en permanence la forme d'onde du courant dans le circuit.
2. Calcul (analyse) :Le microprocesseur analyse les données échantillonnées et les compare à plusieurs paramètres de protection prédéfinis par l'utilisateur.
3. Jugement et exécution:

• Aucune mesure n'est prisesi le courant reste dans la plage de sécurité.
• Lors de la détection d'une anomalie (telle qu'une surcharge ou un court-circuit), le processeur détermine le type et le niveau du défaut, puis émet une commande au moment optimal pour piloter le mécanisme de commande et déclencher le circuit.

Les 3 principaux avantages des MCCB électroniques



1. Protection et réglage précis

• Disjoncteurs traditionnels :Manque de capacité à adapter leurs caractéristiques de protection fixes à des charges spéciales.
• Disjoncteurs électroniques :Les utilisateurs peuvent définir de manière flexible et précise les valeurs de courant et les temps de déclenchement pour la protection à long retard, à court retard, instantanée et contre les défauts à la terre en fonction des conditions réelles du circuit, obtenant ainsi une protection véritablement “ sur mesure ”.

2. Protection sélective supérieure

C'est sa valeur la plus critique ! Dans un système de distribution d'énergie gradué, en réglant précisément la différence de temps de déclenchement entre les disjoncteurs en amont et en aval, il garantit que le disjoncteur le plus proche du point de défaut fonctionne toujours, tandis que le disjoncteur en amont reste fermé.

Avantage : Il limite la panne de courant à la zone la plus petite possible, garantit la continuité électrique des charges critiques et améliore considérablement la fiabilité du système.

3. Excellente adaptabilité

Il est capable de gérer divers scénarios d'application complexes, tels que la protection des moteurs (en évitant les courants d'appel élevés), les circuits de générateur et les batteries de compensation de condensateurs, et peut être parfaitement adapté grâce à la configuration des paramètres.

Scénarios d'application typiques

• Bâtiments intelligents :Servir de commutateur de ligne entrante principale et de commutateurs de distribution d'étage critiques.
• Centres de données / Hôpitaux :Dans ces installations où les exigences en matière de continuité électrique sont extrêmement élevées, une protection sélective est utilisée pour éviter les pannes de courant à l'échelle de l'installation.
• Installations industrielles :Protéger les équipements de production coûteux à grande échelle (tels que les machines-outils, les compresseurs) et surveiller la consommation énergétique de chaque ligne de production.
• Secteur des énergies nouvelles :Intégration au réseau et protection des centrales photovoltaïques et des bornes de recharge.

Conclusion

Le MCCB électronique a depuis longtemps transcendé son rôle de simple “ interrupteur ”. Il constitue la pierre angulaire de la construction de systèmes de distribution d’énergie modernes, sûrs, fiables, continus et intelligents. Investir dans ce domaine n'est pas seulement un investissement dans la protection, mais également dans l'efficacité opérationnelle, la commodité de gestion et la vision future. Alors que la vague d'intelligence déferle sur tous les secteurs, le déploiement de ce “ Core Guardian ” intelligent pour protéger votre système électrique est sans aucun doute une étape cruciale vers l'Industrie 4.0 et l'intelligence artificielle.bâtiments.
