Tableau de distribution contre boîte de distribution

Lorsqu'il s'agit de systèmes électriques, des termes comme “ tableau de distribution ” et “ boîte de distribution ” sont souvent utilisés de manière interchangeable, ce qui prête à confusion. Même s’ils jouent tous deux un rôle crucial dans la gestion de l’électricité, ce n’est pas la même chose. Comprendre cette distinction est essentiel pour garantir la sécurité, l’efficacité et le bon fonctionnement de toute installation électrique.

À NUOMAK, nous pensons que fournir des informations précises est la première étape vers la création de systèmes électriques sûrs et fiables. Ce guide clarifiera les différences entre ces deux composants essentiels et vous aidera à déterminer lequel convient le mieux à votre projet.

Qu'est-ce qu'un tableau de distribution ?

A tableau de distribution, également connu sous le nom de panneau de disjoncteurs, panneau de distribution, ou unité de consommation, est la plaque tournante centrale d’un système électrique. Sa fonction principale est de recevoir en toute sécurité l'énergie électrique de l'alimentation principale et de la distribuer à divers circuits individuels dans un bâtiment, tels que ceux pour l'éclairage, les prises et les appareils électroménagers.

La principale caractéristique d'un tableau de distribution est qu'il contient protection active des circuits. Il abrite une série de disjoncteurs ou de fusibles qui déclenchent et coupent automatiquement l'alimentation électrique en cas de surcharge ou de court-circuit. Il s'agit d'un élément de sécurité essentiel qui protège à la fois le câblage et les personnes utilisant le système électrique.

Un tableau de distribution typique de NUOMAK est un assemblage complexe qui comprend :

• Un interrupteur principal pour couper l'alimentation de l'ensemble du système.
• Disjoncteurs individuels (MCB) pour chaque circuit.
• Dispositifs à courant résiduel (RCD) ou disjoncteurs à courant résiduel avec protection contre les surintensités (RCBO) pour une protection renforcée contre les chocs électriques.
• Jeux de barres pour distribuer la puissance uniformément aux disjoncteurs.
• Un boîtier pour protéger tous les composants internes.

Qu'est-ce qu'un boîtier de distribution ?

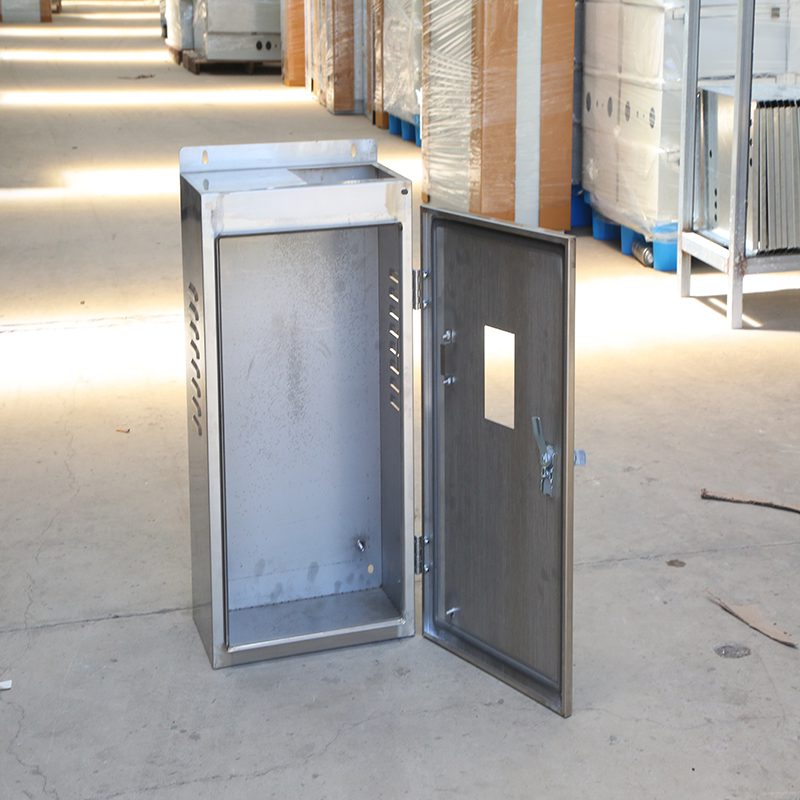

A boîte de distribution, en revanche, est un composant beaucoup plus simple. Il s'agit d'une enceinte vide conçue pour protéger et loger des connexions ou des composants électriques dans un emplacement spécifique. Il ne contient aucun dispositif de protection de circuit comme des disjoncteurs ou des fusibles.

L'objectif principal d'un boîte de distribution est de fournir un enclos sûr et bien rangé pour les jonctions de câblage, les borniers, les interrupteurs ou les petits dispositifs de commande. Ils sont utilisés pour protéger ces composants des facteurs externes tels que la poussière, l’humidité et les dommages physiques. Un boîtier de distribution est essentiellement un boîtier de protection pour un point spécifique d'un circuit, et non un point de distribution central pour un bâtiment entier.

Vous les trouverez dans différentes tailles et matériaux, comportant généralement un couvercle et des points de montage pour les composants internes. UN boîte de distribution n'est pas destiné à gérer la distribution d'énergie ; c'est simplement une coque de protection pour ce qu'il y a à l'intérieur.

Principales différences entre un tableau de distribution et une boîte de distribution

Bien qu’ils semblent similaires, les principales différences résident dans leur fonction, leurs composants et leur application.

1. Fonction et objectif

• Tableau de répartition : Son but est de distribuer le pouvoir et fournir protection des circuits. C'est le cerveau du système électrique, gérant le flux d'électricité vers plusieurs circuits tout en les protégeant des pannes.
• Boîte de distribution : Son but est de protéger et loger connexions électriques. Il s'agit d'une coque de protection et non d'un gestionnaire d'énergie.

2. Composants et structure

• Tableau de répartition : Contient des composants actifs complexes tels que des disjoncteurs, des RCD, des jeux de barres et un interrupteur principal. Il s'agit d'une unité électrique complète.
• Boîte de distribution : Est une enceinte passive et vide. Ses seuls “ composants ” sont le boîtier lui-même et tout matériel de montage ou terminaux ajoutés ultérieurement. Il n’a aucune protection intégrée.

3. Installation et application

• Tableau de répartition : Sert de point de contrôle central pour une propriété entière, qu'il s'agisse d'une maison, d'un bureau ou d'une usine. Il s’agit d’un élément essentiel de l’infrastructure électrique initiale.
• Boîte de distribution : Utilisé pour applications localisées. Par exemple, pour créer un point de jonction pour l'éclairage extérieur, pour loger un petit interrupteur pour une machine spécifique ou pour protéger les bornes de câblage dans un environnement humide.

4. Taille, capacité et complexité

• Tableau de répartition : Il s'agit généralement d'une unité grande et complexe dotée de plusieurs “ voies ” (emplacements pour disjoncteurs) pour accueillir de nombreux circuits et gérer des charges de courant élevées. La complexité est inhérente à sa fonction.
• Boîte de distribution : Généralement un boîtier plus petit et plus simple conçu pour une tâche spécifique. Sa capacité est limitée aux composants qu’elle doit héberger et sa complexité est minime.

5. Coût et entretien

• Tableau de répartition : Plus cher en raison des composants complexes et techniques qu’il contient. La maintenance consiste à vérifier les disjoncteurs et à s'assurer que le système est équilibré et fonctionne en toute sécurité.
• Boîte de distribution : Peu coûteux et simple à entretenir. La maintenance consiste généralement à s'assurer que le boîtier est sécurisé et exempt de dommages, avec des contrôles axés sur le câblage qu'il protège.

Quand utiliser un tableau de distribution ?

Vous avez besoin d'un tableau de distribution lorsque vous êtes :

• Construire une nouvelle maison, un bâtiment commercial ou une installation industrielle.
• Réaliser une rénovation majeure impliquant un recâblage.
• Besoin d'un point central pour gérer et protéger l'alimentation de plusieurs circuits, comme pour un atelier, un garage ou l'ajout d'un nouveau bâtiment.
• Mise à niveau d'une ancienne boîte à fusibles vers un panneau de disjoncteurs moderne pour une sécurité améliorée.

Quand utiliser un boîtier de distribution ?

Vous avez besoin d'un boîte de distribution quand tu es :

• Créer une jonction pour le câblage, par exemple pour plusieurs luminaires ou prises de courant.
• Nettoyer et protéger le câblage exposé dans un garage, un atelier ou un espace extérieur.
• Logement d'un interrupteur ou d'une minuterie pour un équipement ou un circuit d'éclairage spécifique.
• Protéger les petits composants ou le câblage des facteurs environnementaux tels que la poussière, l'eau ou les impacts physiques.

Tableau de distribution ou boîte de distribution : de lequel avez-vous besoin ?

Le choix est simple:

• Si vous avez besoin de distribuer l'alimentation à plusieurs circuits et les protéger avec des disjoncteurs, tu as besoin d'un tableau de distribution.
• Si vous avez besoin d'un boîtier de protection pour un ensemble spécifique de fils ou de composants, tu as besoin d'un boîte de distribution.

Même si un boîtier de distribution peut être un accessoire utile pour un système électrique, il ne peut jamais remplacer les fonctions critiques de sécurité et de gestion d'un tableau de distribution. Choisir le bon composant pour le travail est essentiel pour une installation sûre et fiable.

NUOMAK propose une large gamme de boîtiers électriques de haute qualité, des tableaux de distribution robustes aux boîtiers de distribution polyvalents, conçus pour répondre à tous vos besoins.

Conclusion

Comprendre la différence entre un tableau de distribution et un boîte de distribution est fondamental pour toute personne impliquée dans les travaux électriques. L’un est le hub central et intelligent de votre système électrique, tandis que l’autre est un simple boîtier de protection. En reconnaissant leurs rôles distincts, vous pouvez garantir que vos installations électriques sont non seulement efficaces, mais également sûres et conformes.

Pour plus d'informations sur les meilleurs produits électriques pour votre projet, explorez la vaste gamme de solutions disponibles chez NUOMAK.

FAQ

Un coffret de distribution peut-il être utilisé comme tableau de distribution ?

Non. Une boîte de distribution ne dispose pas des disjoncteurs et autres composants de protection nécessaires pour gérer et protéger la distribution électrique en toute sécurité. L’utiliser comme tel créerait un grave risque d’incendie et de sécurité.

Un “ coffret de disjoncteurs ” est-il la même chose qu'un tableau de distribution ?

Oui, “ boîte de disjoncteurs ” est un terme courant pour désigner un tableau de distribution, surtout en Amérique du Nord. Il fait référence au coffret contenant les disjoncteurs.

De quoi sont constitués les coffrets et tableaux de distribution ?

Ils sont généralement fabriqués à partir de matériaux résistants au feu comme la tôle d'acier, le plastique (pour les applications intérieures ou légères) ou la fibre de verre renforcée, tous conçus pour la durabilité et la sécurité.

Dois-je faire appel à un électricien pour l’installation ?

Oui. L'installation des tableaux et des boîtiers de distribution doit toujours être effectuée par un électricien qualifié pour garantir qu'ils sont correctement câblés, mis à la terre et conformes à tous les codes électriques locaux et réglementations de sécurité.
