Différence entre Mcb et Mccb

Lorsqu’il s’agit de protéger les circuits électriques, deux dispositifs sont couramment utilisés : Disjoncteurs miniatures (MCB) et Disjoncteurs à boîtier moulé (MCCB). Bien qu’ils remplissent tous deux une fonction similaire, comprendre leurs différences est crucial pour garantir la sécurité et l’efficacité de votre système électrique.

En tant que fournisseur leader de composants électriques de haute qualité, NUOMAK est là pour vous aider à naviguer dans ces choix. Ce guide vous expliquera ce que sont les MCB et les MCCB, leurs principales différences et comment choisir celui qui convient le mieux à vos besoins.

Qu'est-ce qu'un MCB ?

Un MCB, ou Disjoncteur miniature, est un dispositif électromécanique conçu pour protéger un circuit électrique basse tension des dommages causés par une surcharge ou un court-circuit. Il coupe automatiquement le circuit lorsqu'il détecte un courant excessif.

Les MCB sont généralement utilisés dans les applications résidentielles et petites commerciales, protégeant les appareils électroménagers et les circuits d'éclairage. Ils sont conçus pour des courants nominaux inférieurs, généralement jusqu'à 100 ampères.

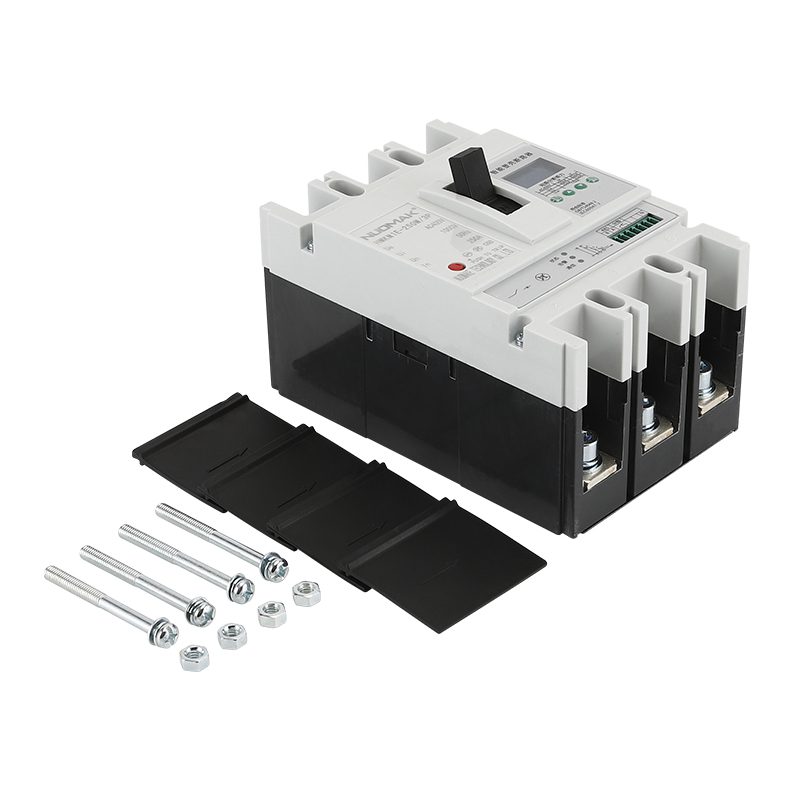

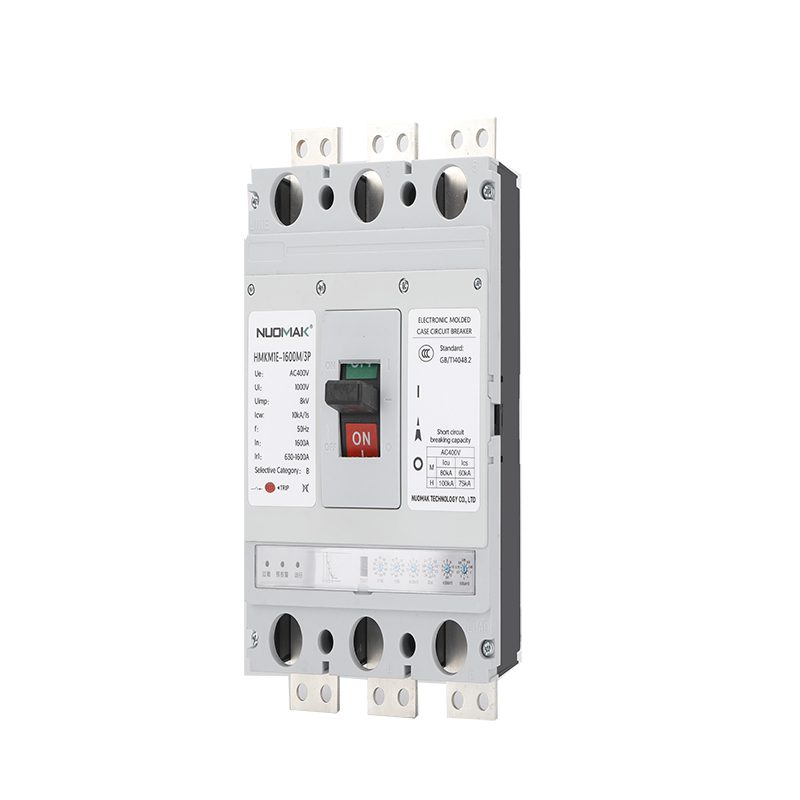

Qu’est-ce qu’un MCCB ?

Un MCCB, ou Disjoncteur à boîtier moulé, est un dispositif de protection utilisé pour protéger les circuits électriques contre les surintensités, les courts-circuits et les défauts à la terre. Contrairement aux MCB, les MCCB ont un courant nominal plus élevé et une conception plus robuste, ce qui les rend adaptés aux systèmes électriques de plus grande taille.

Les MCCB se trouvent dans les environnements industriels, commerciaux et résidentiels à grande échelle. Ils peuvent gérer une plus large gamme de courants nominaux, allant de 10 ampères à 2 500 ampères.

MCB vs MCCB : principales différences

Bien que les deux appareils soient conçus pour la protection des circuits, leurs différences résident dans leur conception, leurs performances et leur application.

4-1. Conception

• MCB : Fabriqué à partir d'un boîtier moulé standardisé, compact et non réglable. Ils sont disponibles en valeurs nominales de courant fixes.
• MCCB : Logé dans un boîtier moulé beaucoup plus grand, plus robuste et personnalisable. Le réglage du courant de déclenchement est souvent réglable, offrant une plus grande flexibilité.

4-2. Note actuelle

• MCB : Généralement disponible avec une puissance nominale allant jusqu'à 100 ampères.
• MCCB : Peut gérer une plage beaucoup plus élevée, de 10 ampères à 2 500 ampères.

4-3. Capacité de coupure

Le pouvoir de coupure est le courant maximum qu'un disjoncteur peut interrompre en toute sécurité sans être endommagé.

• MCB : A un pouvoir de coupure inférieur, généralement jusqu'à 10 kA.
• MCCB : Présente un pouvoir de coupure nettement plus élevé, allant de 10 kA à 200 kA, ce qui le rend adapté aux applications avec des niveaux de courant de défaut élevés.

4-4. Mécanisme de protection

• MCB : Assure une protection contre les surcharges thermiques (à l'aide d'un bilame) et les courts-circuits (à l'aide d'une bobine électromagnétique). Ces paramètres sont fixés par le fabricant.
• MCCB : Offre une protection plus avancée et souvent réglable. Il utilise un mécanisme thermique pour la protection contre les surcharges et un déclencheur magnétique ou électronique pour la protection contre les courts-circuits. Les paramètres de déclenchement peuvent être personnalisés pour les exigences spécifiques du circuit.

4-5. Méthode d'installation

• MCB : Généralement monté sur un rail DIN, ce qui rend l'installation rapide et facile.
• MCCB : Installé à l'aide de boulons ou de vis, nécessitant une méthode de montage plus permanente et plus sûre en raison de sa taille et de son poids plus grands.

4-6. Application

• MCB : Idéal pour applications résidentielles et petites commerciales, tels que le câblage domestique, l'éclairage et les circuits de faible puissance.
• MCCB : Idéal pour applications industrielles, commerciales et lourdes, y compris les panneaux de distribution d'énergie principaux, les gros moteurs, les générateurs et les circuits de transformateur.

4-7. Entretien et coût

• MCB : Généralement sans entretien et moins cher. Si un MCB tombe en panne, il est généralement entièrement remplacé.
• MCCB : Plus coûteux en raison de ses fonctionnalités avancées et de ses valeurs nominales de courant plus élevées. Cependant, certains MCCB comportent des pièces remplaçables ou peuvent être reconditionnés, offrant ainsi une durée de vie plus longue.

Comment choisir entre un MCB et un MCCB

Le choix du bon appareil dépend des exigences spécifiques de votre application.

• Pour les applications résidentielles et à petite échelle avec des besoins en courant inférieurs (moins de 100 ampères), un MCB est le choix le plus pratique et le plus rentable.
• Pour les applications industrielles, commerciales ou de forte puissance nécessitant des courants nominaux plus élevés, un plus grand pouvoir de coupure et une protection réglable, un MCCB est le choix supérieur et nécessaire.

Consultez toujours un électricien qualifié pour évaluer les besoins de votre système et vous assurer que le bon disjoncteur est installé. À NUOMAK, nous proposons une large gamme de disjoncteurs et de disjoncteurs conçus pour la sécurité, la fiabilité et les performances.

Paramètres clés notés expliqués

Comprendre ces paramètres est essentiel pour sélectionner le bon disjoncteur.

• Courant nominal (In​): Courant continu maximum que le disjoncteur est conçu pour supporter dans des conditions de fonctionnement normales.
• Capacité de coupure (Icu​): Le courant maximum que le disjoncteur peut interrompre en toute sécurité. Il s’agit d’un paramètre de sécurité crucial.
• Tension nominale (Un​): Tension à laquelle le disjoncteur est conçu pour fonctionner.
• Courbe de déplacement : Un graphique montrant la relation entre le temps de trajet et le courant. Ceci détermine la rapidité avec laquelle le disjoncteur se déclenchera en réponse à une surintensité.

Conclusion

Les MCB et les MCCB sont des dispositifs de sécurité essentiels qui protègent les circuits électriques contre les dommages. La différence fondamentale réside dans leur conception, capacité de traitement actuelle et champ d'application. Bien qu'un MCB soit parfait pour un usage domestique quotidien, un MCCB offre la protection robuste et haute performance nécessaire aux systèmes industriels complexes.

À NUOMAK, nous nous engageons à vous fournir des solutions de protection de circuits de la plus haute qualité, adaptées à vos besoins.

FAQ

Puis-je remplacer un MCB par un MCCB ?

Non, vous ne devez pas remplacer un MCB standard par un MCCB sans une évaluation professionnelle. Un MCCB est conçu pour différents niveaux de tension et de courant et peut ne pas fournir le niveau de protection correct pour un circuit résidentiel.

Ai-je besoin à la fois de MCB et de MCCB ?

Dans de nombreux grands systèmes électriques, vous trouverez les deux. Un MCCB sert souvent de disjoncteur principal de distribution d'énergie, protégeant l'ensemble du système, tandis que les MCB sont utilisés en aval pour protéger les circuits de dérivation individuels.

Comment puis-je connaître l'ampérage correct pour mon application ?

L'ampérage doit être déterminé par un électricien agréé en fonction de la charge totale de votre circuit et de la taille du fil utilisé. L'utilisation d'un disjoncteur avec une valeur nominale incorrecte peut entraîner des risques d'incendie ou des dommages matériels.
