Disjoncteurs à boîtier moulé CC Mccb

Aujourd’hui, nous nous penchons en profondeur sur un composant crucial des systèmes électriques modernes : le Disjoncteur à boîtier moulé CC, ou CC MCCB. Que vous soyez un professionnel chevronné ou débutant, ce guide vous fournira une compréhension complète de ce que sont les MCCB DC, de leur fonctionnement et de la raison pour laquelle ils sont si essentiels pour protéger votre infrastructure électrique.

Qu'est-ce qu'un MCCB DC ?

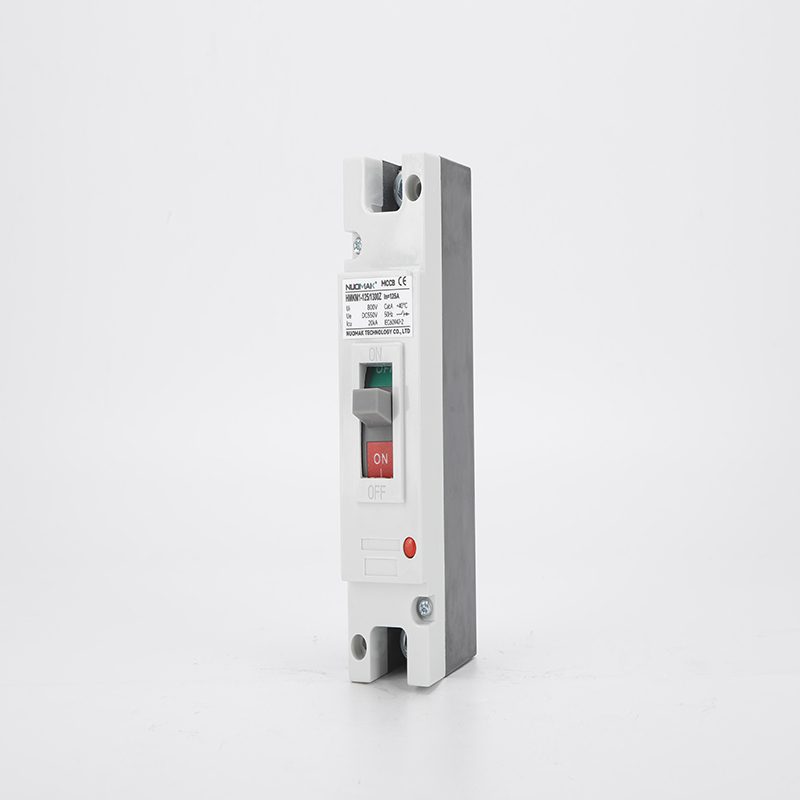

A CC MCCB est un type de disjoncteur spécialement conçu pour fonctionner dans courant continu (DC) circuits. Contrairement aux circuits à courant alternatif (AC), les circuits à courant continu maintiennent une tension et un courant constants dans une direction. Cela présente des défis uniques pour interrompre le flux d’électricité, ce pour quoi un MCCB est précisément conçu. Un MCCB CC est logé dans un boîtier moulé et isolé, offrant une solution compacte et robuste pour la protection des circuits.

Comment fonctionne un MCCB DC

Le travail fondamental d'un CC MCCB est de protéger un circuit électrique des dommages causés par les surintensités, qui peuvent résulter soit d'un surcharge ou un court-circuit. Voici une description simplifiée de son fonctionnement :

1. Détection de courant : Le MCCB surveille en permanence le courant circulant dans le circuit.
2. Mécanisme de déclenchement : Il contient un déclencheur magnétothermique.
   • Voyage Thermique : Ce composant utilise un bilame qui chauffe et se plie en réponse à une surintensité soutenue (surcharge). Si le courant dépasse un seuil défini pendant une durée spécifique, la bande se pliera suffisamment pour déclencher mécaniquement le mécanisme de déclenchement, ouvrant ainsi les contacts.
   • Déclenchement magnétique : Ce composant utilise un électroaimant pour répondre instantanément à une surtension soudaine et massive de courant (court-circuit). Le courant élevé crée un champ magnétique puissant qui tire instantanément un levier, déclenchant le disjoncteur et interrompant le circuit presque instantanément.
3. Extinction d'arc : L'interruption d'un courant continu est particulièrement difficile car contrairement au courant alternatif, il n'y a pas de passage à zéro naturel où le courant s'arrête brièvement. Lorsque les contacts s'ouvrent, un arc électrique persistant se forme. Les MCCB DC sont équipés de chambres de coupure d'arc spécialisées ou d'autres technologies d'extinction d'arc. Ces composants refroidissent, étirent et désionisent rapidement l'arc, l'éteignant efficacement et coupant le circuit en toute sécurité.

Principales caractéristiques et spécifications techniques

Lors de la sélection d'un MCCB DC, plusieurs caractéristiques et spécifications clés sont essentielles à prendre en compte :

• Courant nominal (In) : Le courant continu maximum que le disjoncteur peut gérer sans se déclencher.
• Tension nominale (Ue) : La tension de fonctionnement maximale pour laquelle le disjoncteur est conçu. Les MCCB CC sont disponibles dans différentes tensions nominales, telles que 250 V, 500 V, 800 V et même plus.
• Capacité de coupure (Icu/Ics) : Il s’agit de la spécification de sécurité la plus critique. Il s’agit du courant de court-circuit maximal que le disjoncteur peut interrompre en toute sécurité.
  • Icu (capacité de coupure ultime) : Le courant maximum que le disjoncteur peut interrompre une fois. Après cela, il se peut qu’il ne soit plus adapté à une utilisation ultérieure.
  • Ics (capacité de coupure de service) : Le courant maximum que le disjoncteur peut interrompre plusieurs fois tout en restant dans un état réutilisable. Généralement, Ics est un pourcentage d’Icu.

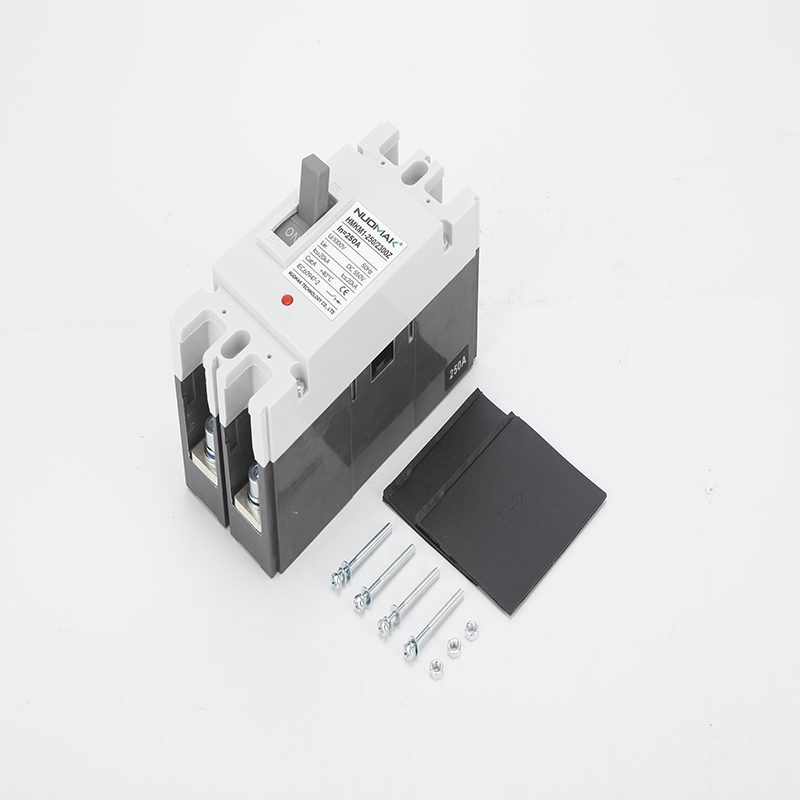

• Nombre de pôles : Indique combien de conducteurs le disjoncteur peut protéger. Les configurations courantes incluent 1 pôle, 2 pôles et 4 pôles.
• Courbe de déplacement : Définit la rapidité avec laquelle le disjoncteur se déclenchera en réponse à un défaut. Différentes courbes sont disponibles pour diverses applications.

DC MCCB vs DC MCB : quand utiliser chacun d’eux

Le choix entre un CC MCCB et un Disjoncteur miniature CC (MCB) dépend souvent des exigences spécifiques de l’application.

Fonctionnalité	CC MCCB	DC MCB
Note actuelle	Plus élevé (généralement de 63 A à plus de 1 600 A)	Inférieur (généralement jusqu'à 125 A)
Capacité de coupure	Élevé (pour les courants de court-circuit élevés)	Inférieur (pour les courants de court-circuit faibles à modérés)
Ajustabilité	Comporte souvent des paramètres de déclenchement réglables (thermiques et magnétiques)	Paramètres de voyage non réglables
Taille	Construction plus grande et plus robuste	Compact et petit facteur de forme
Coût	Plus haut	Inférieur
Utilisation typique	Protection du circuit principal, systèmes à grande échelle (fermes solaires, stockage d'énergie par batterie)	Protection des circuits de dérivation, systèmes de petite et moyenne taille (installations solaires domestiques, bornes de recharge pour véhicules électriques)

Utilisez un MCCB DC lorsque vous devez protéger des circuits à courant élevé présentant un potentiel important de défauts de court-circuit. Il s'agit de votre solution idéale pour la distribution d'énergie principale, les systèmes à grande échelle et les applications où le plus haut niveau de protection est requis.

Utilisez un MCB DC pour protéger des circuits de dérivation individuels ou des charges plus petites où le courant de défaut attendu est inférieur. Considérez-le comme un protecteur localisé pour les petites parties de votre système.

Applications : où vous trouverez les MCCB DC

L'utilisation des disjoncteurs CC a explosé avec la croissance des énergies renouvelables et d'autres technologies alimentées en courant continu. Vous les retrouverez dans :

• Systèmes d'énergie solaire : Protéger les panneaux solaires (groupes photovoltaïques) et les onduleurs contre les surintensités et les courts-circuits.
• Systèmes de stockage d’énergie par batterie (BESS) : Crucial pour protéger les parcs de batteries haute tension, qui peuvent générer d’immenses courants de défaut.
• Bornes de recharge pour véhicules électriques (VE) : Sauvegarde de l’infrastructure de recharge DC.
• Centres de données : Protection des systèmes de distribution d'énergie CC.
• Télécommunications : Dans les systèmes d’alimentation CC pour équipements de communication.

Pourquoi choisir le bon DC MCCB est important

La sélection du DC MCCB approprié pour votre application n'est pas seulement une question de fonctionnalité ; il s'agit de sécurité, fiabilité et rentabilité. Un disjoncteur sous-dimensionné peut ne pas protéger votre équipement, entraînant des dommages catastrophiques et des risques d'incendie. Un disjoncteur surdimensionné peut être coûteux et ne pas se déclencher à temps pour éviter d'endommager les petits conducteurs ou les charges.

À NUOMAK, nous comprenons le rôle essentiel que jouent ces composants dans vos projets électriques. Nous proposons une gamme complète de MCCB CC de haute qualité conçu pour répondre aux exigences rigoureuses des applications DC modernes. Nos produits sont conçus pour des performances, une durabilité et une sécurité supérieures, garantissant ainsi la protection de vos systèmes pour les années à venir.

Conclusion

Disjoncteurs à boîtier moulé CC sont des appareils indispensables pour les systèmes électriques DC modernes. Leur capacité à interrompre en toute sécurité les défauts CC haute tension et courant élevé en fait le gardien de votre précieux équipement et la pierre angulaire d’une conception électrique sûre. En comprenant les principales différences entre les MCCB et les MCB et en examinant attentivement les spécifications techniques, vous pouvez vous assurer que votre système est correctement protégé.

Prêt à trouver la bonne solution de protection pour votre prochain projet ? Découvrez toute la gamme de MCCB NUOMAK DC sur notre site Web et laissez nos experts vous aider à choisir la solution idéale pour vos besoins.
