DC Mccb contre Ac Mccb

Dans le monde de l’énergie électrique, la sécurité est primordiale. Lorsqu'il s'agit de protéger des circuits, un disjoncteur à boîtier moulé ou MCCB, est un élément essentiel. Mais tous les MCCB ne sont pas égaux. Selon le type de courant (courant alternatif (AC) ou courant continu (DC)), vous avez besoin d'un type spécifique de disjoncteur.

Pour les professionnels comme pour les passionnés, comprendre les différences fondamentales entre un AC MCCB et un CC MCCB est essentiel pour garantir la sécurité et l’efficacité de tout système électrique. Ce blog détaillera ce qui distingue ces deux types de disjoncteurs et vous aidera à choisir celui qui convient le mieux à votre application.

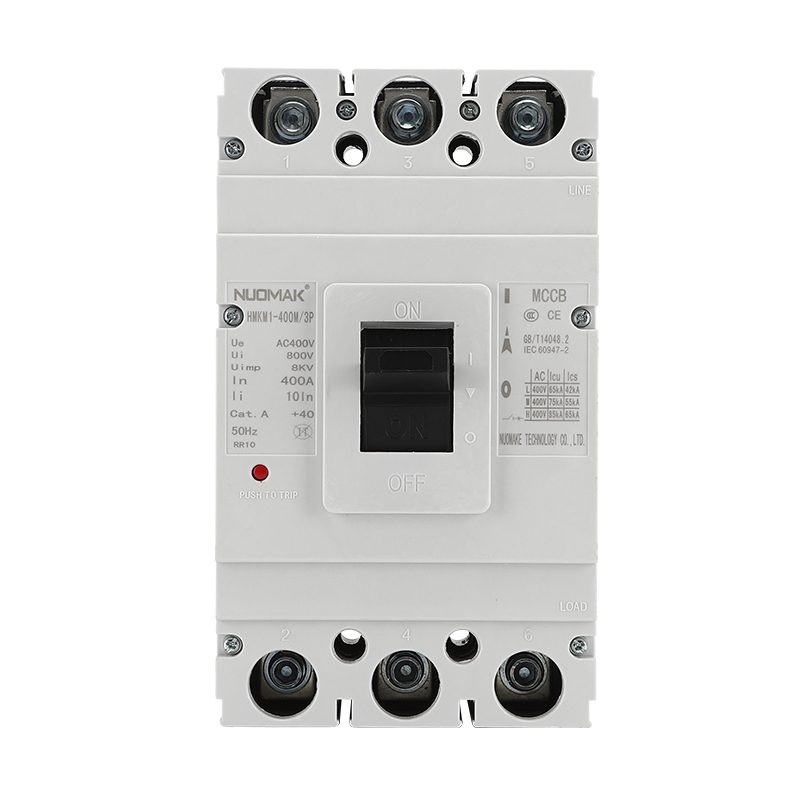

Qu'est-ce qu'un MCCB AC ?

Un Disjoncteur à boîtier moulé CA est conçu pour protéger les circuits électriques utilisant du courant alternatif. Le courant alternatif est la forme d'alimentation standard pour la plupart des applications résidentielles, commerciales et industrielles. Pensez à l’énergie fournie par le réseau électrique jusqu’à votre maison, votre bureau ou votre usine : c’est le courant alternatif.

Le courant alternatif se caractérise par son courant qui inverse régulièrement la direction, généralement à une fréquence de 50 ou 60 Hz. Cette caractéristique unique rend le mécanisme d’extinction d’arc des disjoncteurs CA plus simple et plus efficace. Un disjoncteur CA est un composant essentiel des tableaux de distribution, des systèmes de commande de moteur et d'autres équipements alimentés en CA, offrant une protection fiable contre les surcharges et les courts-circuits.

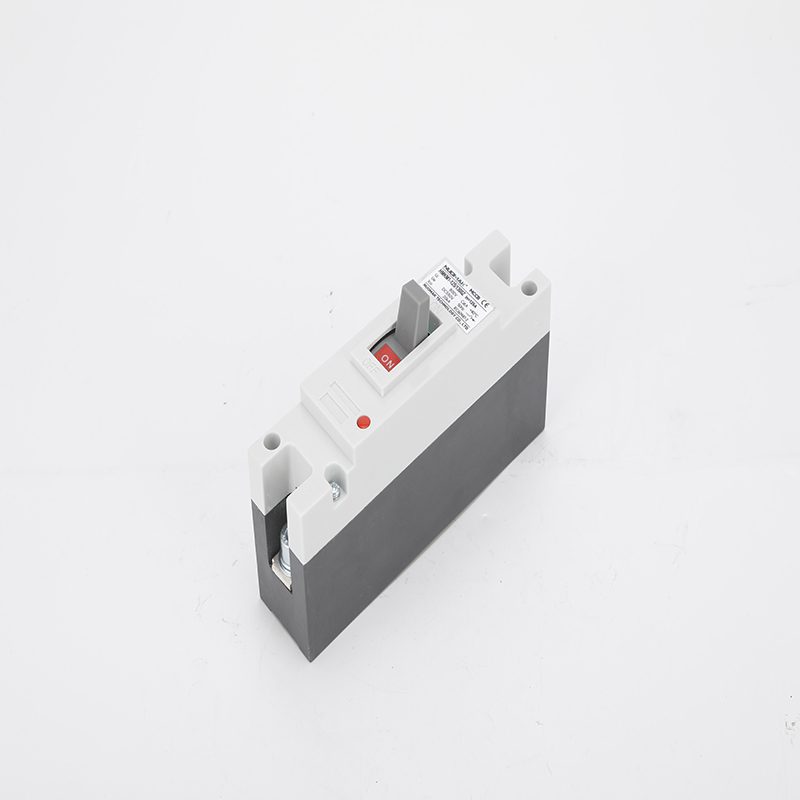

Qu'est-ce qu'un MCCB DC ?

A Disjoncteur boîtier moulé DC, en revanche, est spécifiquement conçu pour protéger les circuits fonctionnant au courant continu. Le courant continu circule dans une direction continue, sans inversion périodique du courant alternatif. L'énergie CC est couramment trouvée dans les systèmes d'énergie renouvelable, tels que les panneaux solaires et le stockage par batterie, ainsi que dans les stations de recharge des véhicules électriques (VE), les télécommunications et les processus industriels spécifiques.

Le courant continu étant constant, son interruption constitue un défi de taille. UN CC MCCB est construit avec une technologie spécialisée pour gérer et éteindre efficacement l'arc électrique soutenu qui se forme lorsque le circuit est coupé, c'est pourquoi il n'est pas interchangeable avec un disjoncteur CA.

DC MCCB et AC MCCB : principales différences

Alors que les deux types de disjoncteurs à boîtier moulé remplissent la même fonction principale – protéger les circuits contre les défauts – leurs environnements de fonctionnement distincts nécessitent des différences significatives en termes de conception et de fonction.

Mécanisme d'extinction d'arc

C'est la différence la plus critique entre les deux disjoncteurs. Quand un MCCB se déclenche, il crée un arc électrique à haute température.

• AC MCCB : Le “ passage à zéro ” naturel de la tension alternative (où le courant tombe brièvement à zéro à chaque demi-cycle) permet au disjoncteur d'éteindre plus facilement l'arc. Les contacts du disjoncteur peuvent se séparer au point de passage à zéro et l'arc se dissipera naturellement.
• MCCB CC : Puisque le courant continu ne dépasse jamais zéro, l’arc est continu et beaucoup plus difficile à éteindre. Disjoncteurs CC utiliser des chambres d'extinction d'arc avancées, incorporant souvent des bobines magnétiques “ d'éruption ”, qui utilisent un champ magnétique puissant pour étirer et refroidir rapidement l'arc, le forçant à sortir du chemin du disjoncteur et à entrer dans une série de plaques métalliques pour le dissiper. Cette conception plus complexe est essentielle pour une interruption sûre et efficace.

Scénarios d'application

Le choix du disjoncteur est dicté par la source d'alimentation de l'application.

• MCCB AC sont la norme pour la distribution électrique principale dans les maisons, les bâtiments commerciaux et les usines. Ils sont utilisés dans les systèmes d'éclairage, les moteurs, les unités CVC et autres équipements connectés au réseau.
• MCCB CC sont essentiels pour les systèmes qui dépendent de l’alimentation CC. Cela inclut les systèmes solaires photovoltaïques (PV), les systèmes de batterie de secours, les chargeurs de véhicules électriques et les centres de données. L'utilisation d'un disjoncteur CA dans un circuit CC est extrêmement dangereuse et n'offrira pas une protection adéquate.

Tension nominale et capacité de coupure

Les tensions nominales et les capacités de coupure diffèrent également en raison de la nature du courant.

• Tension nominale : Les disjoncteurs CA sont généralement conçus pour des tensions telles que 230 V, 400 V ou 690 V, qui sont la norme pour les systèmes CA. Les MCCB CC ont des tensions nominales CC spécifiques, telles que 48 V, 125 V, 250 V, voire plus pour les systèmes solaires et de batteries à grande échelle.
• Capacité d'interruption (Icu/Ics) : Il s'agit du courant de défaut maximum qu'un disjoncteur peut interrompre en toute sécurité. Alors que les disjoncteurs CA haute capacité sont courants sur les réseaux industriels, les systèmes CC peuvent également présenter des courants de défaut élevés, nécessitant MCCB CC avec des capacités d'interruption robustes.

Polarité

La nature unidirectionnelle du courant continu introduit un facteur de polarité.

• MCCB AC ne sont pas sensibles à la polarité et peuvent être installés sans se soucier du sens du flux de courant.
• MCCB CC sont sensibles à la polarité. Ils doivent être installés correctement avec les bornes positives (+) et négatives (-) désignées pour garantir que leur mécanisme d'extinction d'arc interne fonctionne comme prévu. Une installation incorrecte peut rendre le disjoncteur inefficace et présenter un risque important pour la sécurité.

Marquages

Vous pouvez identifier rapidement le type de disjoncteur grâce à ses marquages, qui se trouvent généralement sur l'étiquette du produit.

• MCCB AC sont marqués du symbole AC ($\sim$) et une tension spécifique (par exemple, AC 400 V).
• MCCB CC sont marqués du symbole DC ($---$) et une tension nominale CC (par exemple, CC 250 V). Ils portent aussi souvent les symboles de polarité ($+$ et $-$) pour une installation correcte.

Conclusion

Choisir le droit disjoncteur à boîtier moulé il ne s’agit pas seulement de correspondre à la note actuelle ; il s'agit de comprendre les différences fondamentales entre l'alimentation CA et CC et comment un disjoncteur mccb est conçu pour les gérer. Utiliser un Disjoncteur CA dans une application CC, ou vice versa, peut entraîner de graves dommages matériels, des incendies électriques et des blessures graves.
